Разборка и сборка передней двери

• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Двери, молдинги, стеклоподъёмники ➠ Каталог деталей
• Системы комфорта ➠ Раздел описания и работы
• Схема стеклоподъёмников общая сеть ➠ Электрические схемы Citroen C5 Aircross
• Схема центрального замка ➠ Электрические схемы Citroen C5 Aircross

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).

Инструкция : Обозначение операций с помощью символов .

1. Обязательная замена деталей

Обозначение	Количество
Герметичная панель	1
Заклепки	3

2. Инструменты

2.1. Приспособление

Приспособление	Номер	Обозначение
Рисунок : e5ag02mt	[1350-ZZ]	Инструмент для снятия обшивки

2.2. Используемые приспособления

Приспособление	Номер	Наименования

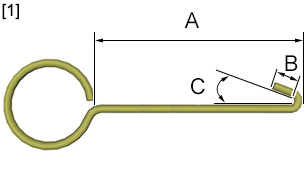

Рисунок : e5ab251t	[1]	КрючокМатериал : Мягкая сталь"A" = 150 мм"B" = 10 мм"C" = 70°

3. Разборка

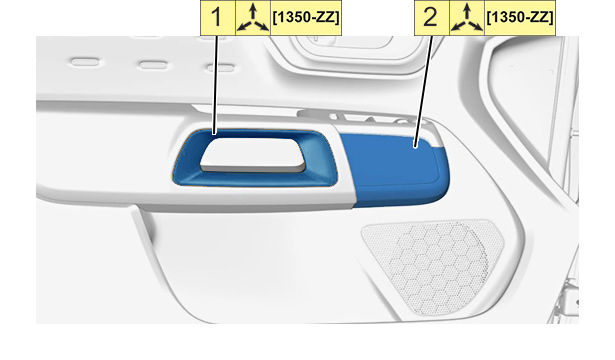

3.1. Панель отделки передней двери

Рисунок : c4cs1sfd

Рисунок : c4cs1shd

Рисунок : c4cs1sid

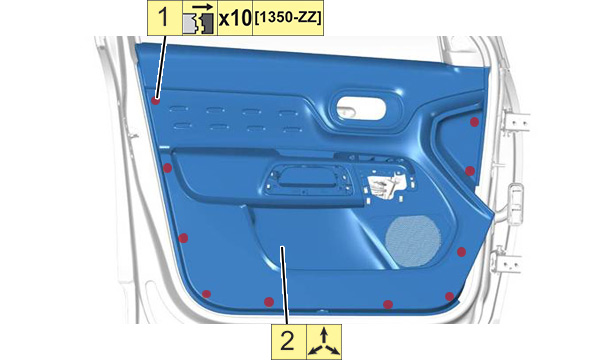

Рисунок : c4cs1sjd

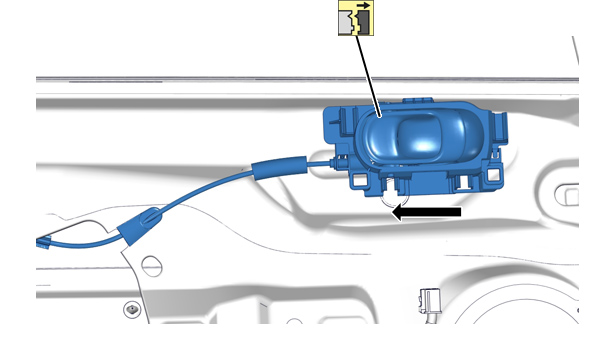

3.2. Внутреннее управление открытием двери

Рисунок : c4cs1bid

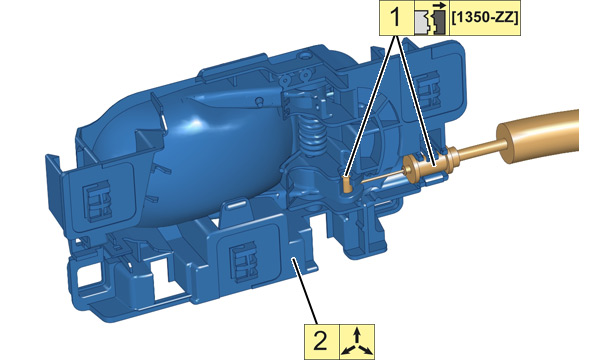

Рисунок : c4cs1bjd

3.3. Внутренний уплотнитель стекла

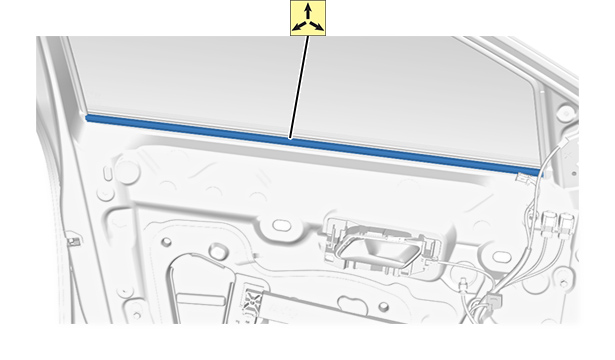

Рисунок : c4cs1n7d

3.4. Динамик

Снимите громкоговоритель из передней двери .

3.5. Наружного зеркала заднего вида

Снять наружное зеркало заднего вида .

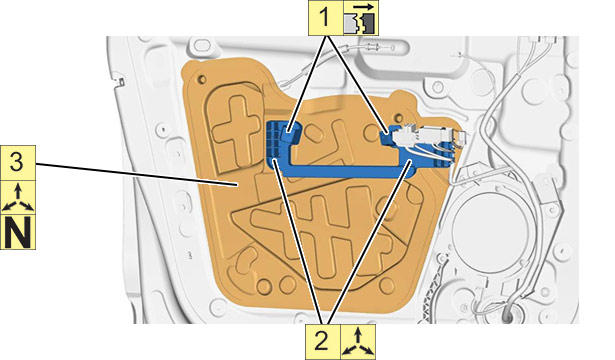

3.6. Герметичная панель

Рисунок : c4cs1skd

3.7. Механизм стеклоподъемника передней двери

Снимите механизм стеклоподъемника .

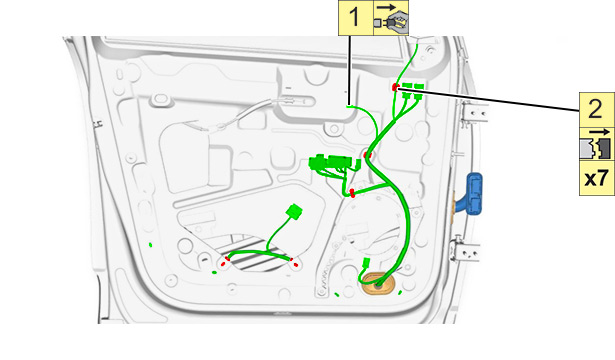

3.8. Стекло передней двери

Снять стекло передней двери .

Рисунок : c4cs1sld

Рисунок : c4cs1nad

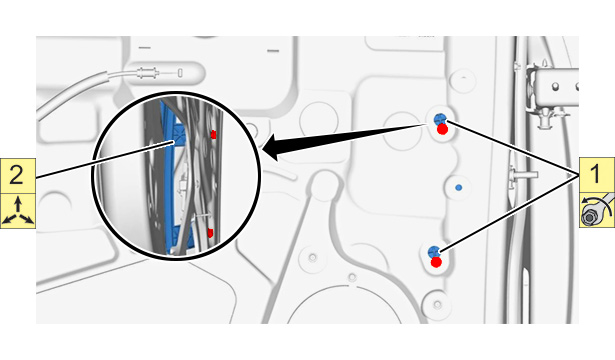

3.9. Направлющая

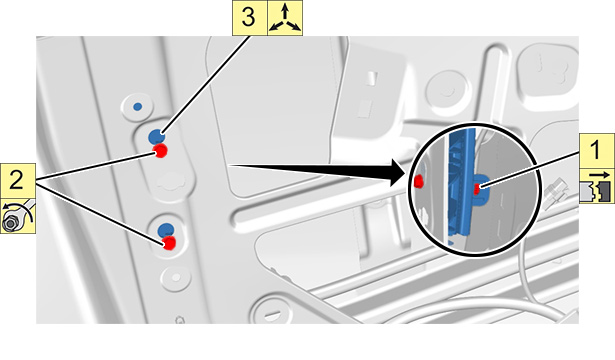

Рисунок : c4cs1nbd

Рисунок : c4cs1smd

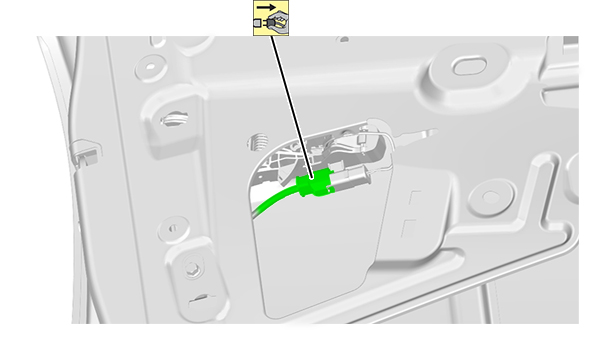

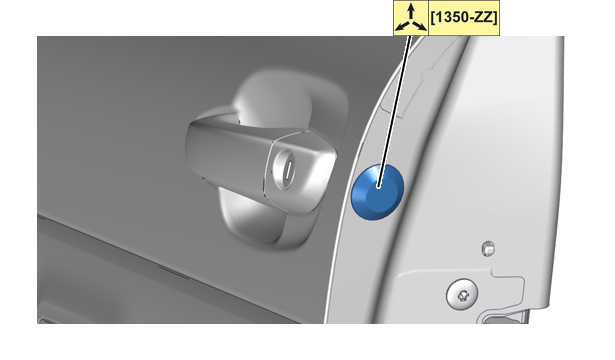

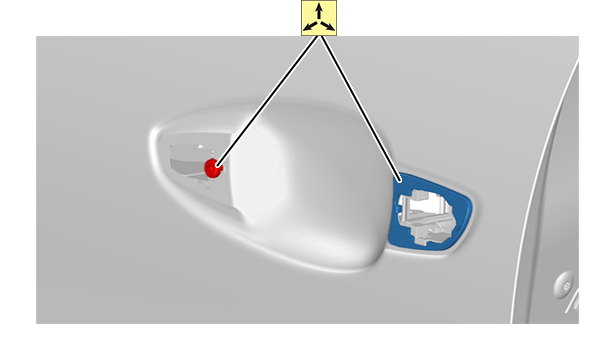

3.10. Наружная ручка передней двери

Рисунок : c4cs1ndd

Рисунок : c4cs1bkd

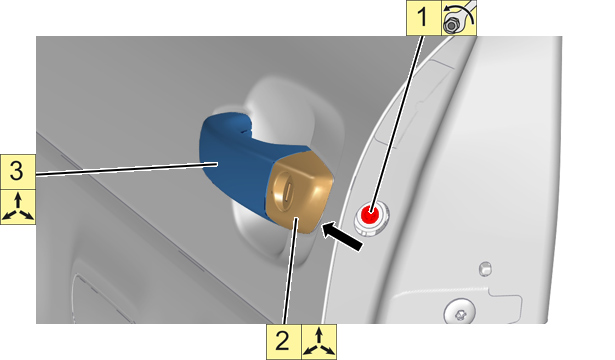

Рисунок : c4cs1bld

Рисунок : c4cs1ned

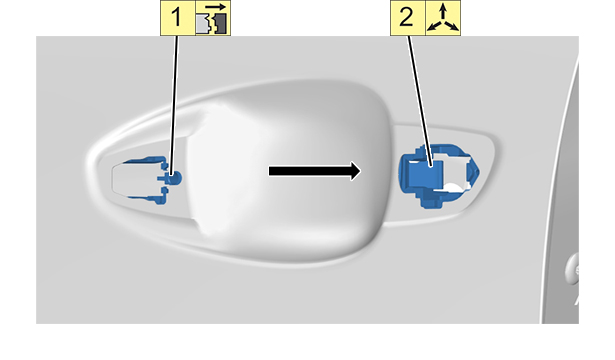

3.11. Приводной механизм наружной ручки двери

Рисунок : c4cs1nfd

ПРИМЕЧАНИЕ : Освободить приводной механизм наружной ручки через внутреннее отверстие двери.

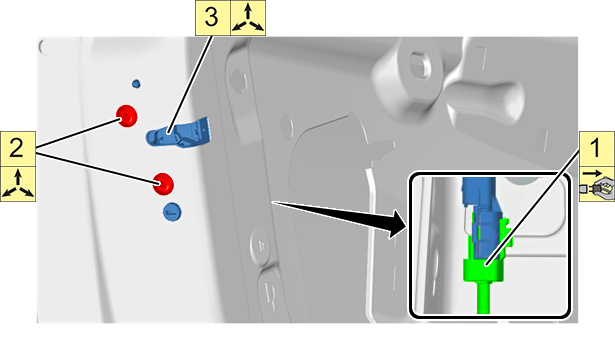

3.12. Замок передней двери

Рисунок : c4cs1ngd

ПРИМЕЧАНИЕ : Освободить замок через внутреннее отверстие двери.

3.13. Жгуты электрических проводов

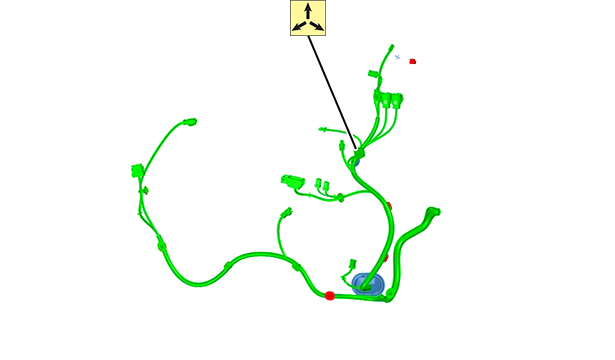

Рисунок : c4cs1nhd

3.14. Наружный уплотнитель стекла

ВНИМАНИЕ : (!) Не повредите уплотнение .

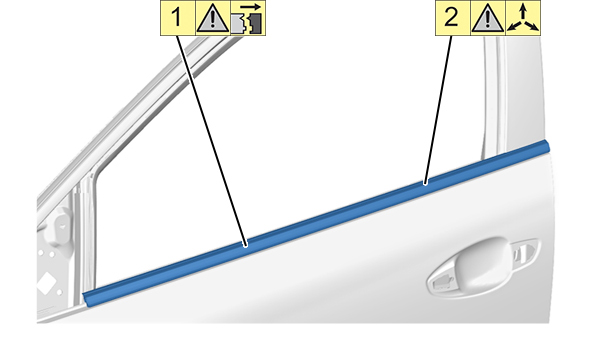

Рисунок : c4cs1nid

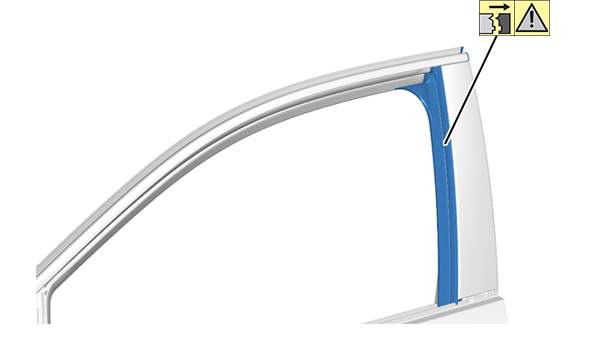

3.15. Накладку стойки передней двери

ВНИМАНИЕ : (!) Не повредите уплотнение .

Рисунок : c4cs1njd

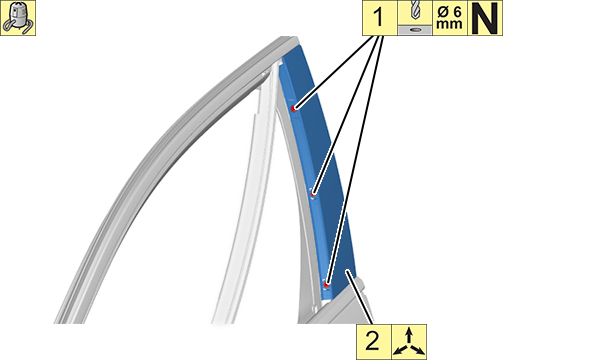

Рисунок : c4cs1nkd

3.16. Уплотнители рамки двери

ВНИМАНИЕ : (!) Не повредите уплотнение .

Рисунок : c4cs1nld

3.17. Защитная накладка передней двери

Снять защиту двери .

3.18. Передняя дверь

Снять переднюю дверь .

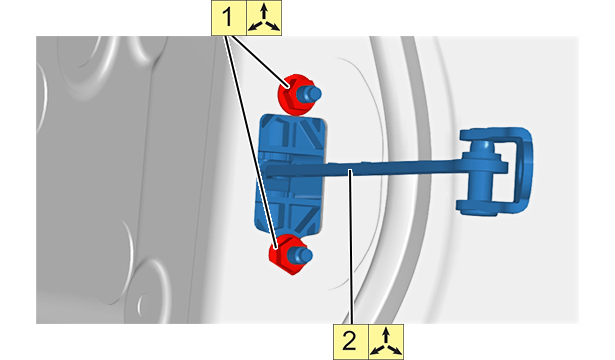

3.19. Тяги двери

Рисунок : c4cs1nmd

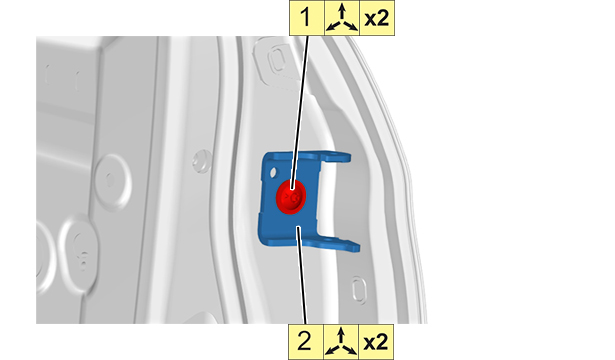

3.20. Шарниры дверей

Рисунок : c4cs1nnd

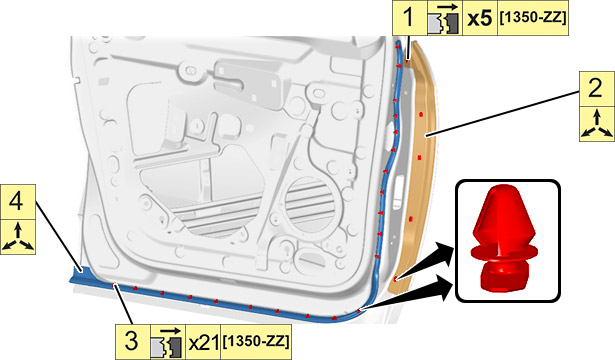

3.21. Прокладки

Рисунок : c4cs1nod

4. Сборка

ПРИМЕЧАНИЕ : Обязательно заменить дефектные фиксаторы и хомуты.

ВНИМАНИЕ : Установите новые уплотнения без складок и разрывов ; Необходима полная чистота опорной поверхности на панели двери ; Провести роликом по предварительно наклеенному листу ; Эти рекомендации необходимо выполнять для защиты от проникновения воды, пыли, шума.

Действовать в последовательности, обратной операциям по разборке.

5. Проверка

Проверить работу различного оборудования.
