ПРИМЕЧАНИЕ : (*) В зависимости от версии.
 | |
| Рисунок : d4ea3lxd |  |
(1) Замок двери.
"a" Коричневый 6 контактный разъем .
Замки передних дверей с простой блокировкой включают в себя :
- 1Контактор двери : Открытая дверь
- 1Контактор двери : Состояние блокировки
- 1Контактор двери : Воздействие на замок (Блокировка передней двери замком)
- 1Электродвигатель для блокировки
Замки передних дверей с функцией суперблокировки включают в себя (*) :
- 1Контактор двери : Открытая дверь
- 2Контакторы дверей : Блокиратор, приводимый в действие ключом (Блокировка передней двери замком)
- 1Электродвигатель для блокировки
- 1Электродвигатель для суперблокировки
Замки дверей без блокировки имеют 1 контактор открытой двери (аналогичный двери с суперблокировкой или без нее).
Замки задних дверей с электрической системой безопасности детей включают в себя (*) :
- 1Контактор двери : Открытая дверь
- 1Контактор двери : Система безопасности детей включена
- 1Электродвигатель для блокировки
- 1Электродвигатель для суперблокировки
Функции узла замка двери :
- Двигатели для простой блокировки позволяют отключить все механизмы открывания дверей автомобиля снаружи
- Двигатели для суперблокировки предназначены для отключения механизмов открывания дверей изнутри автомобиля (*)
- Информирование о том, что дверь открыта (Контактор открытой двери)
- Информирование о том, что дверь заперта (Контактор состояния запирания)
- Информирование о наличии текущего запроса на запирание или отпирание двери через замок двери водителя (Контакторы замков передних дверей)
- Информировать о включении функции блокировки от детей (*)
 | |

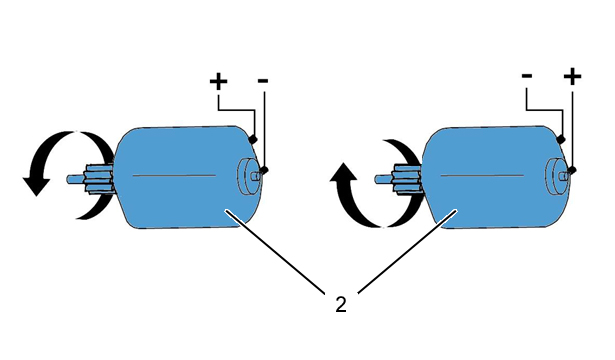

| Рисунок : d4ea6syd | |
(2) Электродвигатель для блокировки - Электродвигатель для суперблокировки.
Направление вращения двигателей простого запирания и суперблокировки обусловлено полярностью подключения их клемм.
| Панель управления : Двигатели | |||||
|---|---|---|---|---|---|
| Блокировка для обеспечения безопасности детей | Операция | Выход 4 | Выход 5 | Выход 6 (Передняя дверь) | Выход 6 (Задняя дверь) |
| Не активно | Разблокирование / Блокировка | + | - | - | - |
| Не активно | Блокировка / Разблокирование | - | + | + | + |
| Не активно | Разблокирование / Суперблокировка замков | + | - | + | + |
| Не активно | Блокировка / Суперблокировка замков | - | - | + | + |
| Не активно | Суперблокировка замков / Блокировка | + | + | - | - |
| Не активно | Суперблокировка замков / Разблокирование | - | + | - | - |
| Активен | Разблокирование / Блокировка | + | - | - | - |
| Активен | Блокировка / Разблокирование | - | + | + | + |
| Активен | Разблокирование / Суперблокировка замков | + | - | + | - |
| Активен | Блокировка / Суперблокировка замков | - | - | + | - |
| Активен | Суперблокировка замков / Блокировка | + | + | - | + |
| Активен | Суперблокировка замков / Разблокирование | - | + | - | + |
 | |

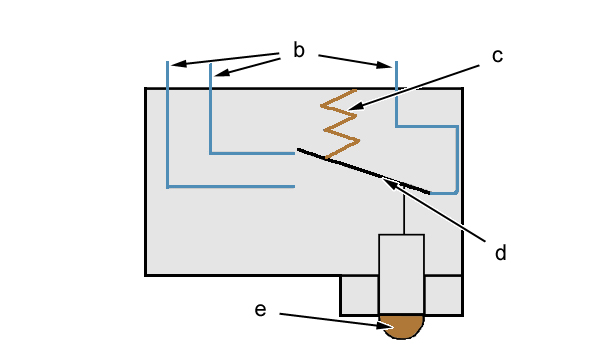

| Рисунок : d4ea3lzd | |
"b" Электрические выходы контактора.
"c" Возвратная пружина.
"d" Пластина электрического контакта.
"e" Контакт с механизмом замка.
Контакт "e", перемещаясь, приводит в действие пластину "d", которая определяет электрический выход контактора.
Информация о состоянии дверей передается в виде бинарного сигнала. Сигнал о состоянии выходов контакторов поступает на интеллектуальный коммутационный блок (BSI1) в следующем виде :
- 0 : Контактор замкнут (Короткое замыкание на "массу")
- 1 : Разомкнутый контактор (Обрыв цепи)
 | |

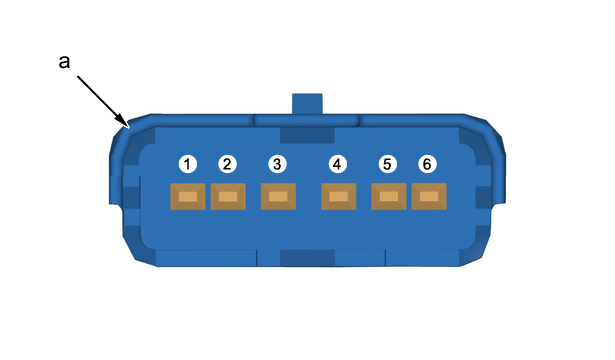

| Рисунок : d4ea3m2d | |
"a" Коричневый 6 контактный разъем .
| Номер контакта | Обозначение |
| 1 | "масса" |
| 2 | Сигнал состояния наружной блокировки |
| 3 | Сигнал контактора открытия двери |
| 4 | Включение запирания замков дверей |
| 5 | Включение отпирания замков дверей |
| 6 (*) | Сигнал воздействия на замок (Блокировка передней двери замком) |
| Номер контакта | Обозначение |
| 1 | "масса" |
| 2 (*) | Сигнал воздействия на замок (Блокировка передней двери замком) |
| 3 | Сигнал контактора открытия двери |
| 4 | Включение запирания замков дверей |
| 5 | Включение отпирания замков дверей |
| 6 | Включение суперблокировки внутренних замков |
| Номер контакта | Обозначение |
| 1 | "масса" |
| 2 (*) | Сигнал активации системы безопасности детей (С электрической системой обеспечения безопасности детей) |
| 3 | Сигнал контактора открытия двери |
| 4 | Включение запирания замков дверей |
| 5 | Включение отпирания замков дверей |
| 6 (*) | Включение суперблокировки внутренних замков (С электрической системой обеспечения безопасности детей) |
| Электрические характеристики | |
|---|---|
| Номинальная потребляемая сила тока | 4 А при 13,5 В |
| Пиковая сила тока | 5,5 А при 13,5 В |
ПРИМЕЧАНИЕ : Двигатель не должен оставаться во включенном состоянии более 10 секунд без перерыва.
