(1) Панель двери водителя, оснащенная 4 выключателями стеклоподъемников.
Плата двери водителя управляет следующими устройствами :
- Электрические передние и задние стеклоподъемники
- Наружные зеркала заднего вида с электроприводом
- Блокировка кнопок управления задними стеклоочистителями
- Складывание наружных зеркал с помощью электрического привода
3. Электрические характеристики
|

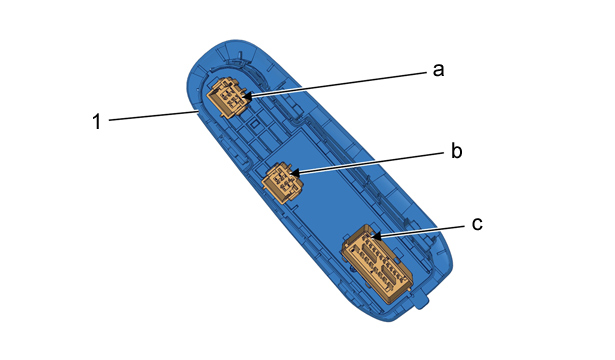

| Рисунок : d4ea7tod | |
(1) Панель двери водителя, оснащенная 4 выключателями стеклоподъемников.
"a" 6-контактный разъем черного цвета.
"b" Коричневый 6 контактный разъем .
"c" Желтый разъем 20 контакта .
3.1. 6-контактный разъем черного цвета
|

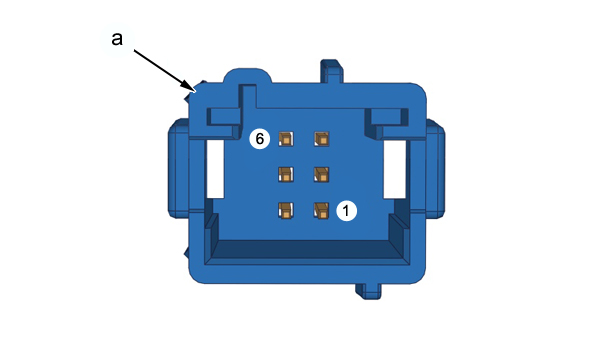

| Рисунок : d4ea42md | |
3.1.1. С блоком подсветки и запоминания положения
| "a" 6-контактный разъем черного цвета |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
Свободен |
| 2 |
Свободен |
| 3 |
Управление электроприводом левого наружного зеркала заднего вида (вверх / вниз) |
| 4 |
Управление электроприводом левого наружного зеркала заднего вида (влево / вправо) |
| 5 |
Свободен |
| 6 |
Общее управление наружного зеркала с левой стороны |
3.1.2. Без блока подсветки и запоминания положения
| "a" 6-контактный разъем черного цвета |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
Свободен |
| 2 |
Управление приводом складывания правого зеркала заднего вида |
| 3 |
Управление электроприводом левого наружного зеркала заднего вида (вверх / вниз) |
| 4 |
Управление электроприводом левого наружного зеркала заднего вида (влево / вправо) |
| 5 |
Управление приводом раскладывания правого зеркала заднего вида |
| 6 |
Общее управление наружного зеркала с левой стороны |
3.2. Коричневый 6 контактный разъем
|

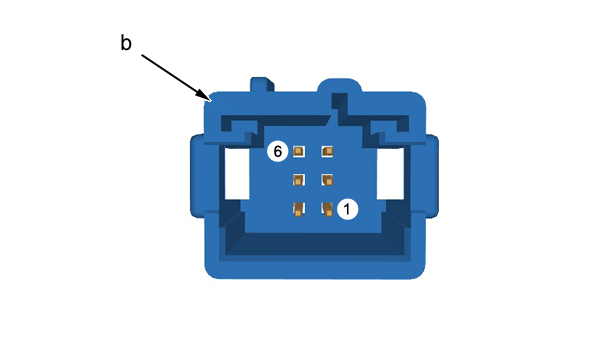

| Рисунок : d4ea42pd | |
3.2.1. С блоком подсветки и запоминания положения
| "b" Коричневый 6 контактный разъем |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
Сигнал "-" включения потенциометра положения левого наружного зеркала |
| 2 |
Сигнал "+" включения потенциометра положения левого наружного зеркала |
| 3 |
Свободен |
| 4 |
Информация о положении левого наружного зеркала с электроприводом (вверх/вниз) |
| 5 |
Информация о положении левого наружного зеркала с электроприводом (влево/вправо) |
| 6 |
Свободен |
3.2.2. Без блока подсветки и запоминания положения
| "b" Коричневый 6 контактный разъем |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
Свободен |
| 2 |
Свободен |
| 3 |
Свободен |
| 4 |
Свободен |
| 5 |
Свободен |
| 6 |
Свободен |
3.3. Желтый разъем 20 контакта
|

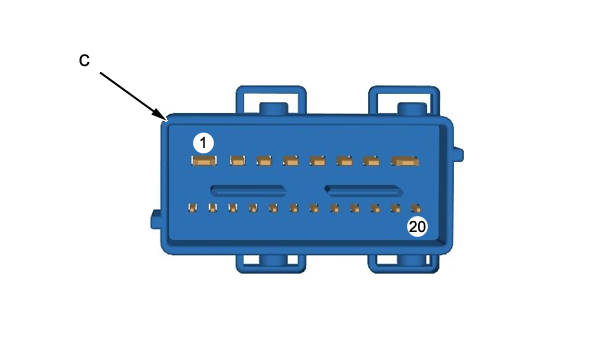

| Рисунок : d4ea42sd | |
3.3.1. С блоком подсветки и запоминания положения
| "c" Желтый разъем 20 контакта |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
"+" центрального переключателя мощности (*) |
| "+" сервисной аккумуляторной батареи (*) |
| 2 |
CAN Комфорт High (*) |
| CAN Habitacle High (*) |
| 3 |
Свободен |
| 4 |
Свободен |
| 5 |
Сеть LIN |
| 6 |
Включение привода закрытия наружного зеркала со стороны водителя |
| 7 |
Свободен |
| 8 |
"масса" |
| 9 |
CAN Комфорт Low (*) |
| CAN Habitacle Low (*) |
| 10 |
Свободен |
| 11 |
Свободен |
| 12 |
Свободен |
| 13 |
Свободен |
| 14 |
Свободен |
| 15 |
Управление опусканием переднего левого стеклоподъемника |
| 16 |
Свободен |
| 17 |
Включение привода раскрытия наружного зеркала со стороны водителя |
| 18 |
Информация о выключении задних стеклоподъемников |
| 19 |
Управление подъемом переднего левого стеклоподъемника |
| 20 |
Свободен |
3.3.2. Без блока подсветки и запоминания положения
| "c" Желтый разъем 20 контакта |
|---|
| Номер контакта |
Принадлежность каналов разъема |
| 1 |
"+" центрального переключателя мощности (*) |
| "+" сервисной аккумуляторной батареи (*) |
| 2 |
CAN Комфорт High (*) |
| CAN Habitacle High (*) |
| 3 |
Свободен |
| 4 |
Управление электроприводом правого наружного зеркала заднего вида (влево / вправо) |
| 5 |
Сеть LIN |
| 6 |
Включение привода закрытия наружного зеркала со стороны водителя |
| 7 |
Свободен |
| 8 |
"масса" |
| 9 |
CAN Комфорт Low (*) |
| CAN Habitacle Low (*) |
| 10 |
Общее управление наружного зеркала с правой стороны |
| 11 |
Свободен |
| 12 |
Управление электроприводом правого наружного зеркала заднего вида (вверх / вниз) |
| 13 |
Свободен |
| 14 |
Свободен |
| 15 |
Управление опусканием переднего левого стеклоподъемника |
| 16 |
Свободен |
| 17 |
Включение привода раскрытия наружного зеркала со стороны водителя |
| 18 |
Информация о выключении задних стеклоподъемников |
| 19 |
Управление подъемом переднего левого стеклоподъемника |
| 20 |
Свободен |
98319761ZD без памяти зеркал водительской двери
98319739ZD с подсветкой и запоминанием положения зеркал при опускании
со стороны пассажирской двери
9833644180 с подсветкой и запоминанием положения зеркал
Для работы памяти зеркал необходимо наличие потенциометров в сервомашинках регулировки зеркал
