Редукторный электропривод стеклоподъемников

• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Двери, молдинги, стеклоподъёмники ➠ Каталог деталей
• Системы комфорта ➠ Раздел описания и работы
• Схема подключения блоков регулеровки зеркал (без памяти) ➠ Электрические схемы Citroen C5 Aircross
• Схема стеклоподъёмников общая сеть ➠ Электрические схемы Citroen C5 Aircross
• Схема центрального замка ➠ Электрические схемы Citroen C5 Aircross

1. Описание

Рисунок : d4eabx4d

(1) Редукторный электропривод стеклоподъемников.

"a" Серый разъем на 6 контактов.

2. Назначение

Электродвигатели стеклоподъемников позволяют поднимать или опускать стекла в соответствии с запросами пассажиров (Ручное или автоматическое управление).

Защита от защемления является устройством безопасности, которое останавливает автоматический электрический подъем стекла в случае наличия препятствия.

3. Работа тепловой защиты

Редукторный двигатель оснащен электронным устройством тепловой защиты от нагрева с автоматическим обратным включением.

Различные режимы работы: :

• Нормальный режим
• Режимы термической защиты

ПРИМЕЧАНИЕ : Температура работы электропривода в нормальном режиме не выше 70°C.

Возможное число циклов опускания-подъема стекла до срабатывания тепловой защиты :

• 5 циклов для наружной температуры от -30 до -5 градусов по Цельсию
• 10 циклов для наружной температуры от -5 до 23 градусов по Цельсию
• 5 циклов для наружной температуры от 23 до 50 градусов по Цельсию
• 3 циклов для наружной температуры от 50 до 70 градусов по Цельсию
• 2 циклов для наружной температуры от 70 до 85 градусов по Цельсию

При достижении уровня тепловой защиты любое опускание стекла прекращается, кроме определения случая противозащемления. Разрешен только подъем стекла.

ПРИМЕЧАНИЕ : Цикл открытия - закрытия стекла будет разрешен не ранее, чем через 2 минуты после срабатывания тепловой защиты.

После продолжительности охлаждения не менее 20 минут электропривод стеклоподъемника переходит от режима тепловой защиты к нормальному режиму.

4. Действие системы защиты от защемления

Мотор-редуктор использует следующие параметры при осуществлении функции защиты от защемления :

• Напряжение питания
• Скорость вращения
• Потребляемую силу тока

Каждому напряжению питания соответствует определенная скорость вращения и потребляемая сила тока.

Если потребляемая сила тока увеличивается, а скорость вращения уменьшается, электропривод делает вывод о наличии препятствия и активирует систему защиты от защемления.

5. Электрические характеристики

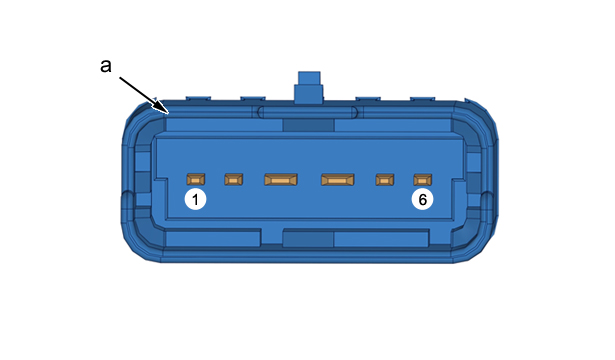

Рисунок : d4eabx5d

"a" Серый разъем на 6 контактов
Номер контакта	Принадлежность каналов разъема
1	Включение стеклоподъемников на подъем стекла
2	Свободен
3	Питание "+" выделенного реле
4	"масса"
5	LIN
6	Включение стеклоподъемников на опускание стекла

6. "обучение" - инициализация

При снятии/установке автомагнитолы необходимо провести ее электронную загрузку.
