Назначение и расположение элементов управления дверьми

• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Двери, молдинги, стеклоподъёмники ➠ Каталог деталей
• Системы комфорта ➠ Раздел описания и работы
• Схема стеклоподъёмников общая сеть ➠ Электрические схемы Citroen C5 Aircross
• Схема центрального замка ➠ Электрические схемы Citroen C5 Aircross

ПРИМЕЧАНИЕ : (*) В зависимости от версии.

ПРИМЕЧАНИЕ : (**) Автомобили с правым рулевым управлением .

1. Назначение

Назначение управления открывающимися элементами кузова :

• Блокировка/разблокирование замков передних и задних дверей
• Блокировка / разблокирование двери багажника
• Открытие двери багажного отделения
• Открывание капота
• Блокировка/разблокирование лючка заправочной горловины топливного бака
• Включение/выключение системы безопасности детей (**)
• Суперблокировка передних и задних дверей (**)
• Использование идентификатора "свободные руки"

2. Расположение

Рисунок : d4eag3bd

(1) Идентификатор режима "свободные руки".

(2) Внутренняя ручка передней правой двери.

(3) Узел замка передней правой двери.

(4) Наружная ручка открытия передней правой двери.

(5) Внутренняя ручка задней правой двери.

(6) Наружная ручка открытия задней правой двери.

(7) Замок в сборе задней правой двери.

(8) Наружная ручка открытия задней левой двери.

(9) Замок в сборе задней левой двери.

(10) Внутренняя ручка задней левой двери.

(11) Замок передней левой двери.

(12) Наружная ручка открытия передней левой двери.

(13) Замок в сборе передней левой двери.

(14) Внутренняя ручка передней левой двери.

(15) Подрулевой переключатель.

(16) Интеллектуальный коммутационный блок.

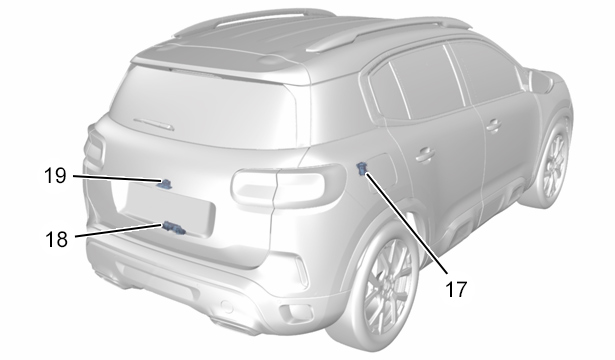

Рисунок : d4eadotd

(17) Замок лючка заливной горловины топливного бака.

(18) Замок двери багажного отделения в сборе.

(19) Наружная ручка двери багажного отделения .

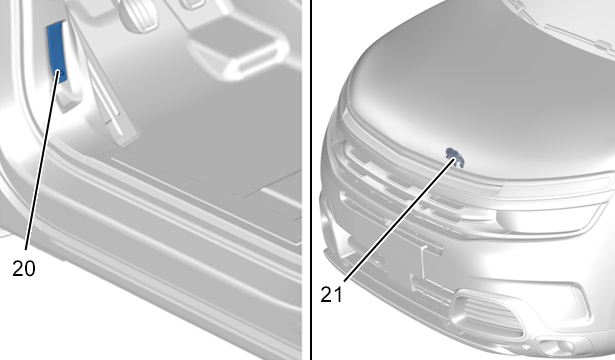

Рисунок : d4eadoud

(20) Привод открытия капота.

(21) Замок капота .

2.1. Автомобили с левым рулевым управлением

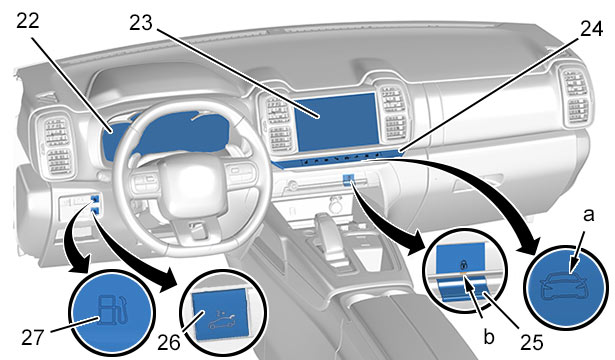

Рисунок : d4eaoh1d

(22) Панель приборов.

(23) Многофункциональный экран (сенсорный).

(24) Верхняя многофункциональная панель управления.

(25) Выключатель запирания/отпирания дверей и крышек.

(26) Контактор открытия двери багажника (*).

(27) Выключатель открытия лючка топливного бака.

"a" Включение доступа к меню параметрирования.

"b" Индикатор запирания дверей и крышек.

2.2. Автомобили с правым рулевым управлением (**)

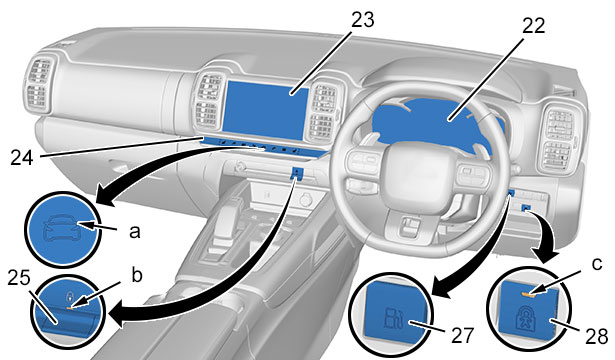

Рисунок : d4eaoh6d

(22) Панель приборов.

(23) Многофункциональный экран (сенсорный).

(24) Верхняя многофункциональная лицевая панель.

(25) Выключатель запирания/отпирания дверей и крышек.

(27) Выключатель открытия лючка топливного бака.

(28) Выключатель включения/выключения системы безопасности детей.

"a"Включение доступа к меню параметрирования.

"b" Индикатор запирания дверей и крышек.

"c" Индикатор выключателя включения блокировки от детей.
