Снятие и установка подрамника

Смотри так же:
1. Обязательная замена деталей
Обозначение Количество
Гайка (Карданный шарнир рулевой колонки / Стержень клапана) 1
Гайка (Рулевой наконечник) 2
Гайка (Шаровой шарнир рычага подвески) 2
Гайка (Стойки стабилизатора поперечной устойчивости) 2
Болт переднего подрамника 6
2. Оборудование
Оборудование : Приспособление для подъема .
Приспособление Номер Обозначение

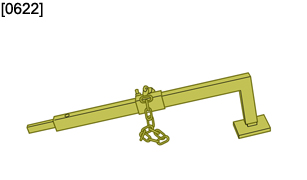

Рисунок : e5ag02vt
[0622] рычаг для рассоединения шаровых опор поворотного кулака

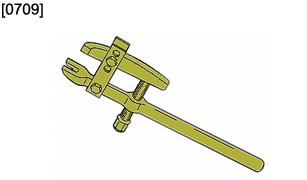

Рисунок : e5ag02wt
[0709] съемник шарнира
3. Снятие
3.1. Снятие
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снять :
  • Сервисную аккумуляторную батарею и ее опору
  • Передние колеса
  • Защитный щиток под двигателем

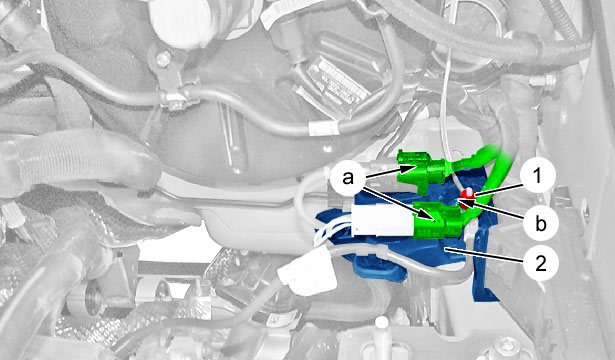

Рисунок : b3cg0j5d
Отсоединить разъемы (в "a").
Отвернуть гайку (1).
Отсоедините провода "массы" (в "b").
Снять опору (2).

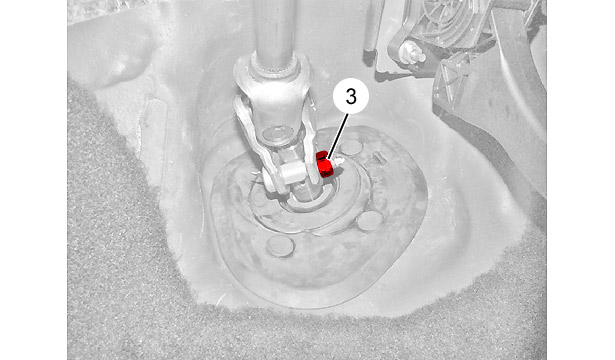

Рисунок : b3cg0f0d
Отвернуть гайку (3).
Отсоединить рулевую колонку от хвостовика клапана усилителя рулевого управления.
Рисунок : b3cg0f1d
ВНИМАНИЕ : Риск повреждения датчика высоты передней части кузова.
Снять датчик высоты передней части кузова (в зависимости от комплектации).
Снять (с каждой стороны) :
  • Гайку (4)
  • Гайку (5)
  • Нижнюю гайку стойки стабилизатора поперечной устойчивости
ВНИМАНИЕ : Следить за тем, чтобы не повредить защитный кожух шарнира нижнего рычага подвески.
Отсоедините (с каждой стороны) :
  • Шаровой палец ; С помощью приспособления [0709]
  • Шарнир нижнего рычага подвески ; С помощью приспособления [0622]
  • Тягу переднего стабилизатора поперечного крена
ВНИМАНИЕ : При отсоединении шарнира нижнего рычага подвески, Удерживать приводной вал в дифференциале (С левой стороны ).
3.2. Специальные операции : Удлинители переднего подрамника (В зависимости от комплектации)
Снять :
  • Передний бампер
  • Дефлектор под передним бампером

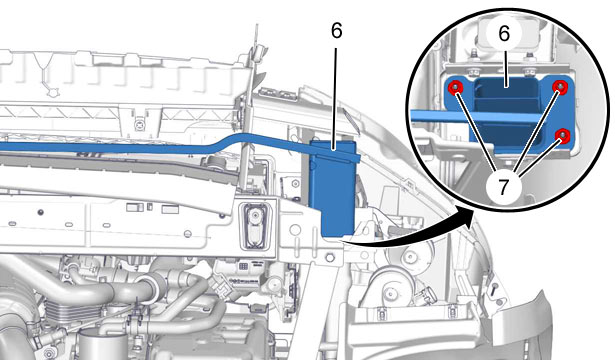

Рисунок : b3cg0j6d
Снять :
  • 3 гайки (7) (с каждой стороны)
  • Нижнюю поперечину (6)

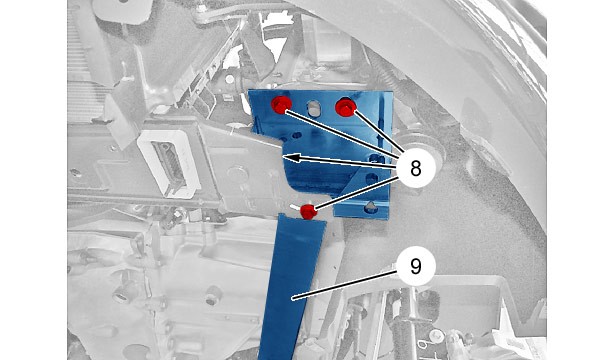

Рисунок : b3cg0f3d
Снять (с каждой стороны) :
  • 4 болтов (8)
  • Удлинитель (9) подмоторной рамы

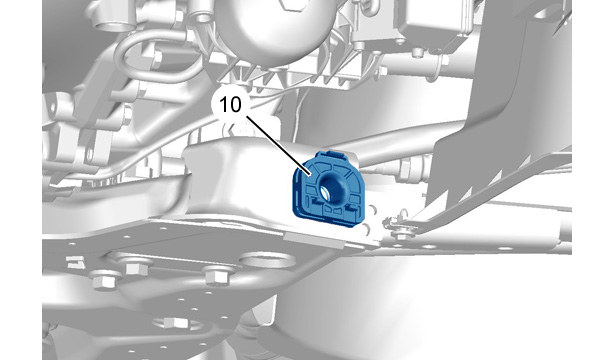

Рисунок : b3cg0fsd
Ослабить резиновую опору (10) удлинителя переднего подрамника на четверть оборота.
Снять резиновую опору (10) удлинителя переднего подрамника .
ВНИМАНИЕ : При заметной деформации переднего подрамника в зоне контакта с резиновой опорой (10), не следует его заменять, если резиновая опора (10) и удлинитель (9) переднего подрамника устанавливаются правильно ; Проверить схождение.
3.3. Снятие (продолжение)
Рисунок : b3cg0j7d
Снять :
  • Винт (12) тяги опоры
  • гаек (13) фланца выпускного коллектора
Установить подъемное приспособление, чтобы удерживать подмоторную раму.
Снять :
  • болтов (14)
  • Усилители (15)
  • Болт (11) (с каждой стороны)
ВНИМАНИЕ : Следующие операции необходимо выполнять вдвоем.
Отодвинуть подмоторную раму (16) на несколько сантиметров от кузова.

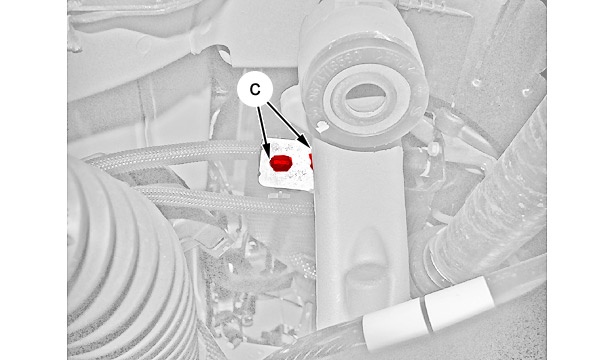

Рисунок : b3cg0j8d
Отсоединить топливные шланги ‎ (в "c").
Снять подмоторную раму (16).
4. Установка
ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки.
4.1. Установка
ВНИМАНИЕ : Следующие операции необходимо выполнять вдвоем.
Расположить подмоторную раму (16) в нескольких сантиметрах от кузова.
Подсоедините топливные шланги (в "c").
Установите :
  • Подмоторную раму (16)
  • Новый болт (11) (с каждой стороны)
  • гаек (13) фланца выпускного коллектора
  • Усилители (15)
  • Новые болты (14)
  • Винт (12) тяги опоры
Отодвинуть приспособление подъема.
4.2. Специальные операции : Удлинители переднего подрамника (В зависимости от комплектации)
ВНИМАНИЕ : Правая и левая резиновые опоры (10) удлинителя (9) переднего подрамника (16) отличаются друг от друга ; Маркировка (Левая сторона (G), правая сторона (D)).
ВНИМАНИЕ : При заметной деформации переднего подрамника в зоне контакта с резиновой опорой (10), не следует его заменять, если резиновая опора (10) и удлинитель (9) переднего подрамника устанавливаются правильно.
Установите(с каждой стороны) :
  • Резиновую опору (10) удлинителя (9) переднего подрамника (16)
  • Удлинитель (9) подмоторной рамы (16)
ВНИМАНИЕ : Проверить прижатие удлинителя (9) переднего подрамника (16) к резиновой опоре (10).
Установите :
  • 4 болтов (8) (с каждой стороны)
  • Нижнюю поперечину (6)
  • 3 болтов (7) (с каждой стороны)
  • Передний дефлектор под бампером
  • Передний бампер
4.3. Установка (продолжение)
ВНИМАНИЕ : Следить за тем, чтобы не повредить защитный кожух шарнира нижнего рычага подвески.
Присоедините (с каждой стороны) :
  • Тягу переднего стабилизатора поперечного крена
  • Шарнир нижнего рычага подвески ; С помощью приспособления [0622]
  • Шаровой палец
Установите(с каждой стороны) :
  • Нижнюю гайку стойки стабилизатора поперечной устойчивости
  • Гайку (5)
  • Гайку (4)
Присоединить рулевую колонку к хвостовику клапана усилителя рулевого управления.
Установить на место гайку (3).
Присоединить разъемы (в "a").
Установите :
  • Опору (2)
  • Болты массы (в "b")
  • Гайку (1)
  • Сервисную аккумуляторную батарею и ее опору
  • Защитный щиток под двигателем
  • Передние колеса
  • Автомобиль на его колеса
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
