ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).
| Приспособление | Номер | Обозначение | ||||
|
[1350-ZZ] | Инструмент для снятия обшивки | ||||
|

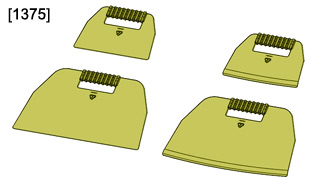

[1375] | Защитный блок | ||||
Презентация :
Снять :
- Решетку воздухозаборника перед ветровым стеклом
- Двойной датчик освещённости и дождя
- Универсальная видеокамера
 | |

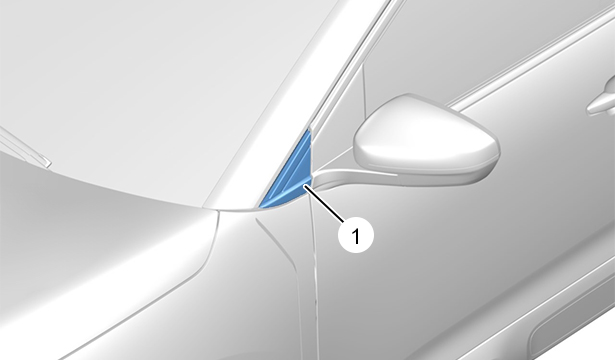

| Рисунок : c5cg2cud |  |
ПРИМЕЧАНИЕ : Операции выполняются симметрично.
Снять декоративную накладку (1).
 | |

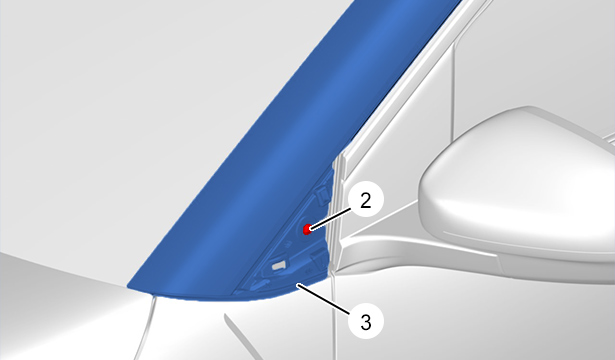

| Рисунок : c5cg2cvd | |
ПРИМЕЧАНИЕ : Операции выполняются симметрично.
Снять болт (2).
Отсоедините декоративные элементы (3).
 | |

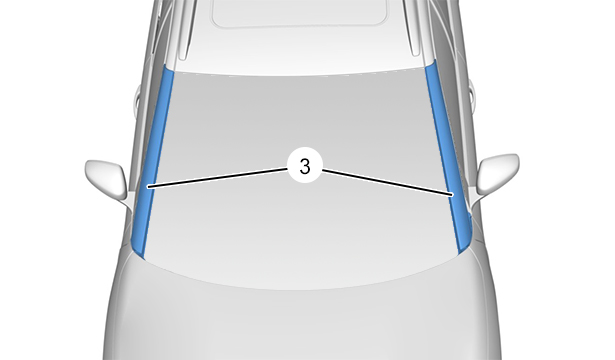

| Рисунок : c5cg2cwd | |
Снять декоративные элементы (3).
 | |
| Рисунок : c5cg2cxd | |
ПРИМЕЧАНИЕ : При повторном использовании ветрового стекла ; Наклейте клейкие ленты (4) и разрежьте их (в "a").
 | |

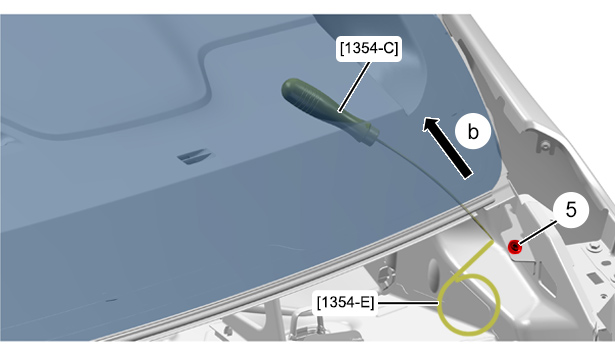

| Рисунок : c5cg2czd | |
Проткнуть шилом [1354-C] валик клеящей мастики, изнутри наружу.
Вставьте режущую струну [1354-E] в шило [1354-C] и пропустите ее внутрь.
Проведите режущую струну сечением [1354-E] под уплотнителем ветрового стекла в соответствии с " b " по всей периферии ; С помощью мыльного раствора.
Оставить достаточную длину, чтобы можно было закрепить проволоку в фиксаторе (5).
Закрепить режущую струну [1354-E] на креплении (5).
 | |

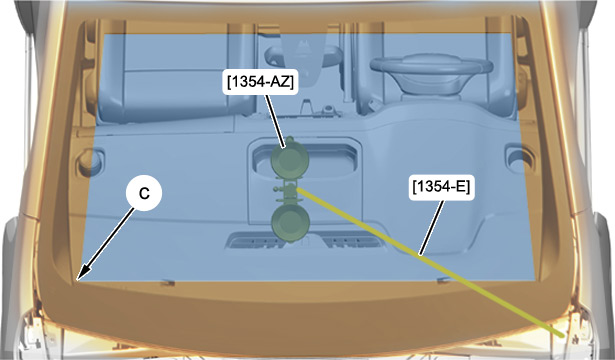

| Рисунок : c5cg26rd | |
ВНИМАНИЕ : Использовать защиту [1375] для предохранения панели управления и солнцезащитных щитков (Зона "c").
Установите на место приспособление с катушкой [1354-AZ], как указано на рис. .
Отрезать режущую струну [1354-E], оставив достаточную длину для закрепления на приспособлении с катушкой [1354-AZ].
Закрепите конец режущей проволоки сечением [1354-E] в намоточной катушке [1354-AZ].
ПРИМЕЧАНИЕ : При натяжении режущей струны [1354-E] убедиться в правильном расположении режущей струны [1354-E] под кромкой уплотнителя ветрового стекла.
ПРИМЕЧАНИЕ : При появлении малейшего сопротивления перемещению режущей струны [1354-E] ослабить струну и помочь ей пройти через препятствие (подкладка, утолщение слоя уплотнителя, стык панелей).
Закончить вырезание.
 | |

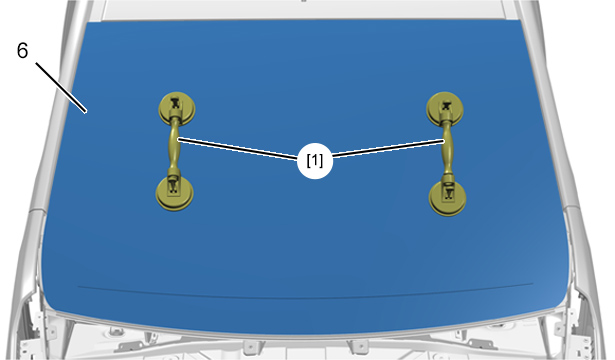

| Рисунок : c5cg2d0d | |
ПРИМЕЧАНИЕ : Для выполнения следующей операции требуются два работника.
Снимите ветровое стекло (6) ; С помощью двух ручек [1] с присосками.
Первый случай : Повторное использование ветрового стекла .
Оснастить электрический резак [FEIN-400E] лезвием №146.
Срежьте со стекла остатки слоя герметика.
Удалите пыль чистой тряпкой.
ПРИМЕЧАНИЕ : Наносите грунтовку только на места, зачищенные до металла.
 | |

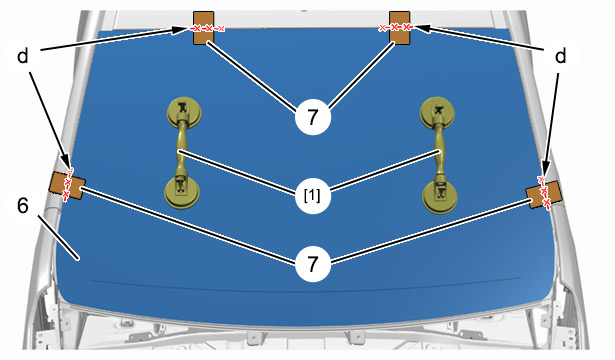

| Рисунок : c5cg2d1d | |
Второй случай : Установка нового ветрового стекла.
Оснастить электрический резак [FEIN-400E] лезвием №146.
Срезать валики клея с ветрового стекла (6) и с желобка проема.
В случае замены выполнить предварительную установку ветрового стекла (6).
ПРИМЕЧАНИЕ : В случае замены ветрового стекла (6) отцентрируйте его и позиционируйте клейкие ленты (7), как показано выше, затем разрежьте их (в "d").
Снимите ветровое стекло (6) ; С помощью двух ручек [1] с присосками.
Восстановить антикоррозийное покрытие.
Нанесите предварительный клеящий состав для стекла .
Дайте подсохнуть в течение 10 минут.
 | |

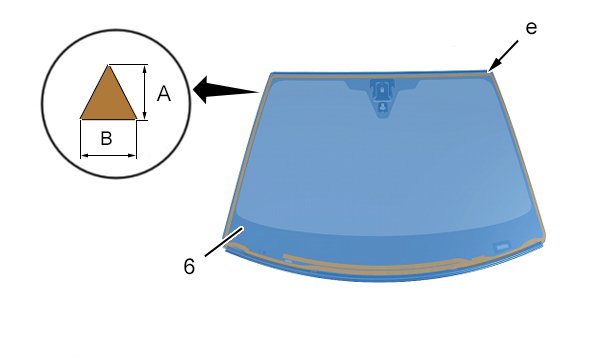

| Рисунок : c5cg2d2d | |
"A" = 8 мм.
"B" = 13 мм.
Установите на пистолет смеситель мастики.
Возьмите сопло, имеющееся в комплекте для приклеивания.
Срезать наконечник сопла на диаметре 13 мм и на высоте 8 мм.
Первый случай : Повторное использование ветрового стекла (6) :
- Наносить грунтовку нет необходимости
- Сотрите все загрязнения с уплотнителя, на который нанесен состав ; С помощью сжатого воздуха
Второй случай : Эта методика приеняется в случае нового ветрового стекла (6) :
- Обезжирить контур ветрового стекла (6) с помощью материала из комплекта для наклейки
- Ветровое стекло (6) поставляется предварительно обработанным грунтом
ПРИМЕЧАНИЕ : Необходимо снова нанести грунтовку на поверхность, покрытую заводской грунтовкой (в "e").
Дать высохнуть в течение 10 минут.
ВНИМАНИЕ : Время между нанесением мастики на ветровое стекло (6) и установкой стекла на автомобиль не должно превышать 8 мин (Для быстросхватывающихся мастик).
ВНИМАНИЕ : Нанесите валик клея по центральной линии загрунтованной полосы.
Валик клея ни в коем случае не должен выходить наружу :
- В стойку проема
- Изнутри автомобиля
ПРИМЕЧАНИЕ : Повторное использование ветрового стекла (6) : Установить ветровое стекло (6) по меткам липкой ленты (4).
ПРИМЕЧАНИЕ : Новое ветровое стекло (6) : Установить ветровое стекло (6) по меткам липкой ленты (7).
Проверить зазоры и прилегание ветрового стекла (6).
Приложите постоянное давление ; С помощью ручек с присосками [2].
Перед любыми дальнейшими действиями подождите 30 минут для полимеризации клея.
Проверьте герметичность ветрового стекла .
Установка производится в порядке, обратном операциям по снятию.
Проверить работу различного оборудования.
Очистить ветровое стекло (6) и его края.
