Снятие и установка бачка жидкости стеклоомывателя

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).
Обозначения : Обозначение операций с помощью символов .
1. Расположение

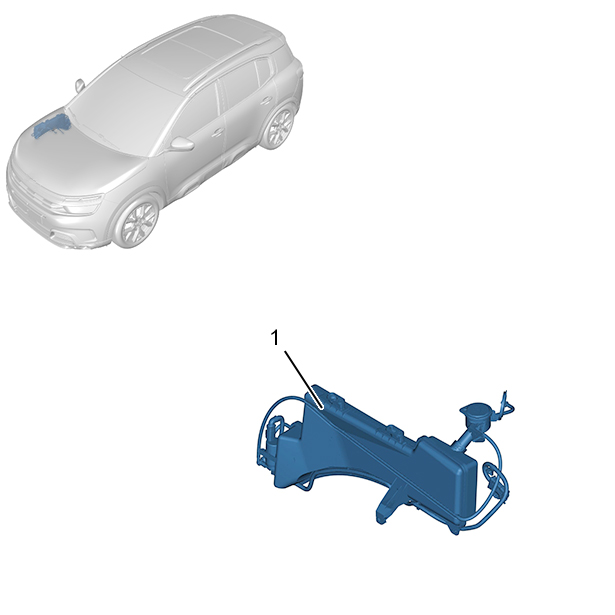

Рисунок : c5dgzcpp
Метка Обозначение Количество
(1) Бачок жидкости стеклоомывателя 1
2. Оборудование
Приспособление Номер Обозначение
Рисунок : e5ag02mt
 [1350-ZZ] Инструмент для снятия обшивки
3. Предварительные операции
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
Снять :
4. Снятие

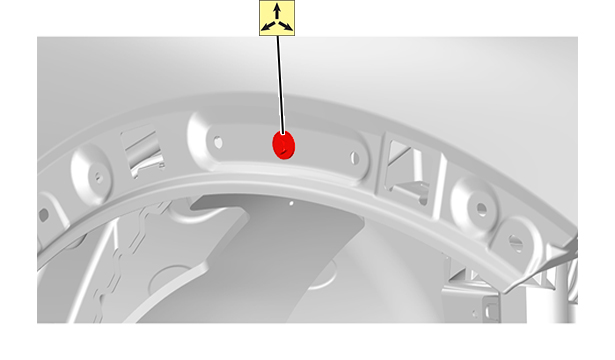

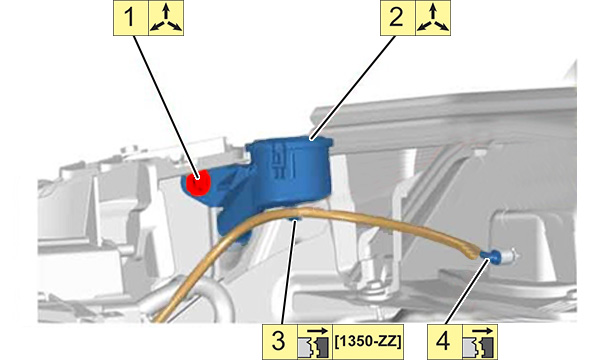

Рисунок : c5dgyu2d

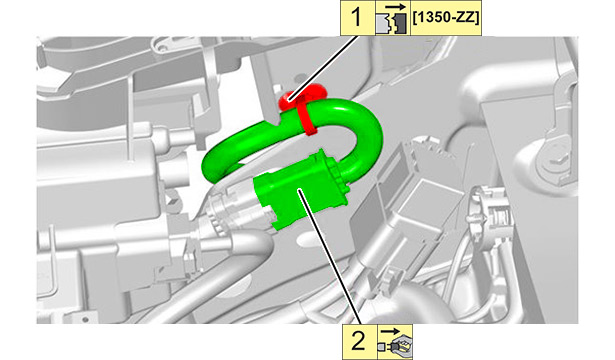

Рисунок : c5dgyu9d
Рисунок : c5dgyu3d

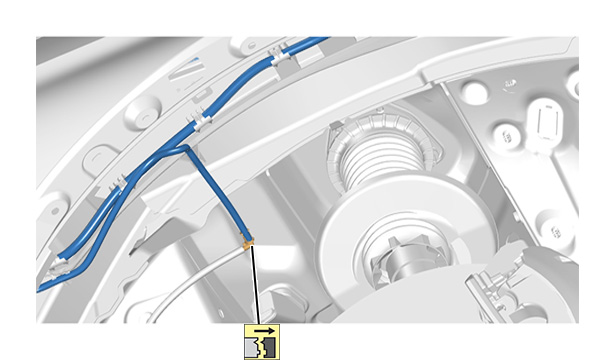

Рисунок : c5dgyu4d
ПРИМЕЧАНИЕ : Снять бачок стеклоомывателя (В соответствии со стрелками ).
Рисунок : c5dgyu5d
4.1. Жгут электрических проводов

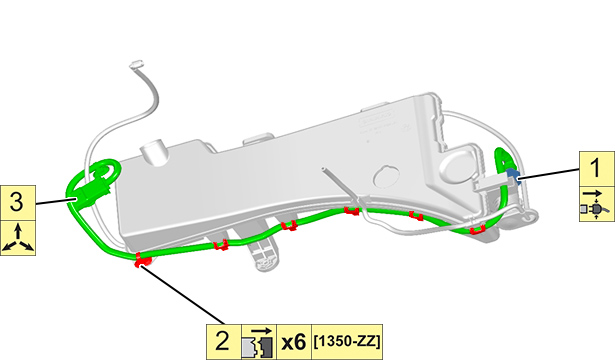

Рисунок : c5dgyu6d
4.2. Трубки стеклоомывателя
ПРИМЕЧАНИЕ : Предусмотреть чистую емкость для сбора жидкости стеклоомывателя из бачка .

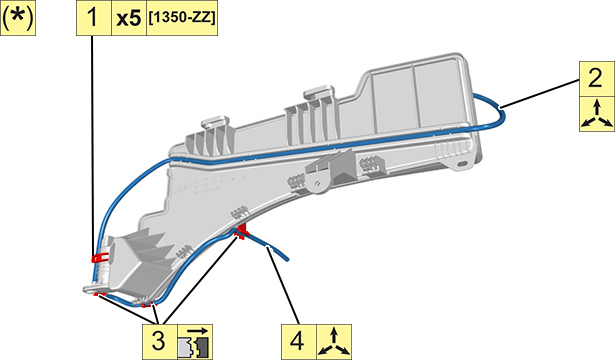

Рисунок : c5dgyu7d
4.3. Насос омывателя стекол

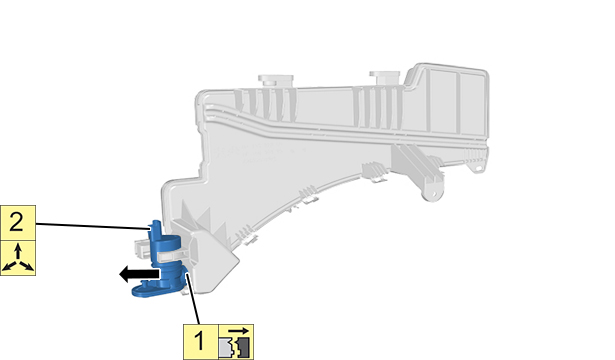

Рисунок : c5dgz45d
5. Установка
Установка производится в порядке, обратном операциям по снятию.
6. Дополнительные операции
Установите :
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею.
7. Проверка
Проверить работу различного оборудования.
