Снятие и установка передних подкрылков

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
Обозначения : Обозначение операций с помощью символов .
1. Расположение
Рисунок : c5jg3cyp
Метка Обозначение Количество
(1) Передний подкрылок 1
(2) Фиксатор 1( с каждой стороны)
(3) Болт 5( с каждой стороны)
(4) Болт 6( с каждой стороны)
(5) Болт 5( с каждой стороны)
2. Оборудование
Приспособление Артикул Наименование
Рисунок : e5ab03ht

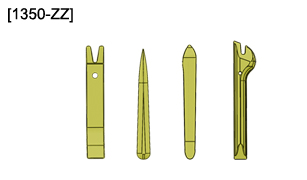

 [1350-ZZ] Инструмент для снятия обшивки
3. Предварительные операции
Поднять и зафиксировать в поднятом положении автомобиль.
Снять переднее колесо.
4. Снятие

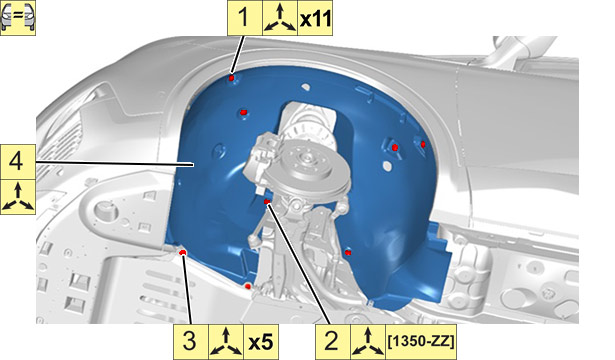

Рисунок : c5jg2qjd
5. Установка
ВНИМАНИЕ : Обязательно заменять неисправные крепления.
Установка производится в порядке, обратном операциям по снятию.
Проверить работу различного оборудования.
6. Дополнительные операции
Установить переднее колесо.
Опустить автомобиль.
