Разборка сборка переднего бампера

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
Обозначения : Обозначение операций с помощью символов .
1. Обязательная замена деталей
Обозначение Количество
Заклепки 4
Втулки 4
2. Оборудование
Приспособление Артикул Обозначение
Рисунок : e5ag02mt
 [1350-ZZ] Инструмент для снятия обшивки

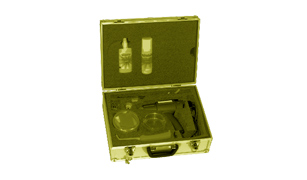

Рисунок : e5ab03st
 - Комплект для ремонта пластмассовых элементов (См. каталог оборудования)
3. Предварительные операции
Снять :
4. Разборка
4.1. Жгуты электрических проводов

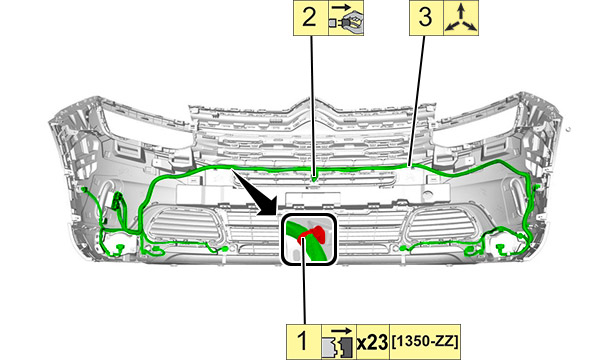

Рисунок : c5js14qd
4.2. Нижняя решетка

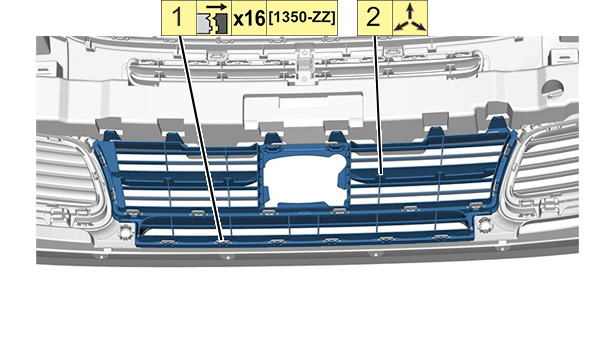

Рисунок : c5js14rd

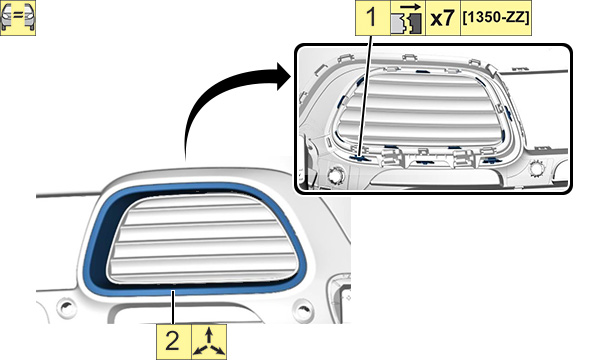

Рисунок : c5js14sd

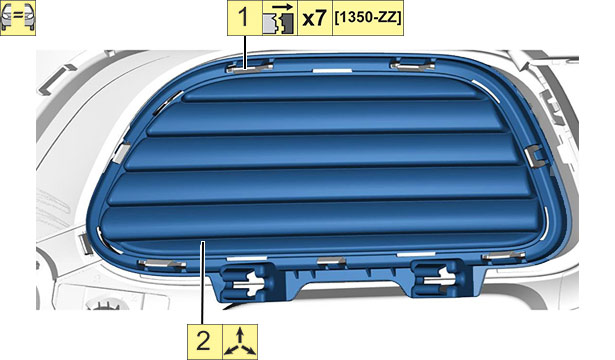

Рисунок : c5js14td

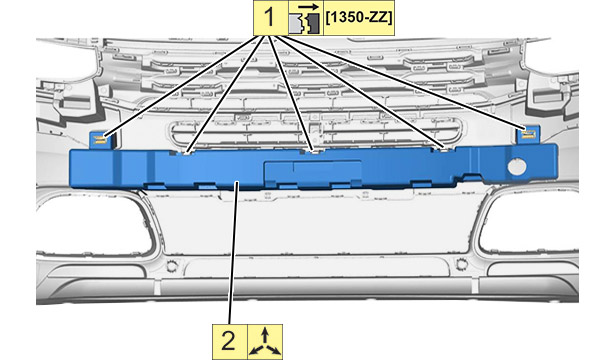

4.3. Амортизатор бампера
Рисунок : c5js14ud

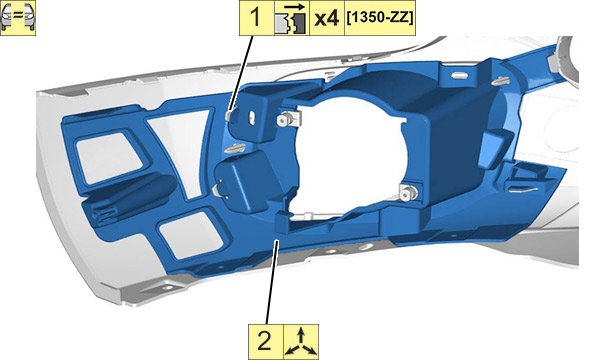

4.4. Нижний спойлер

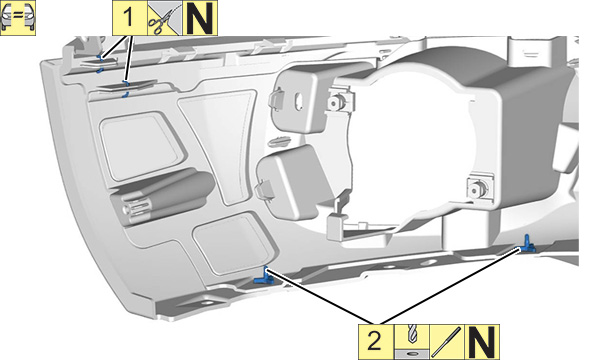

Рисунок : c5js14vd

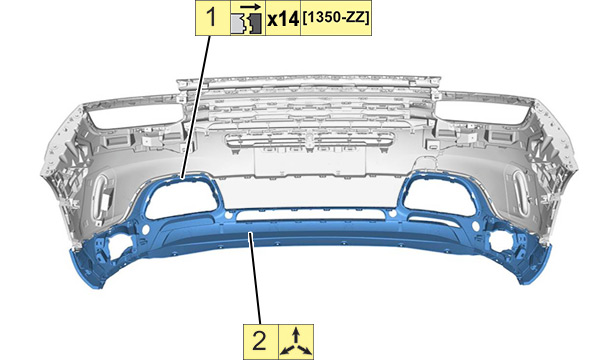

Рисунок : c5js14wd
Рисунок : c5js14xd
4.5. Боковая накладка
ПРИМЕЧАНИЕ : Аккуратно срезать фиксаторы .

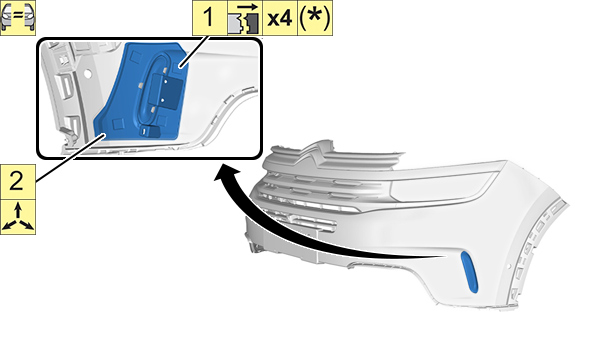

Рисунок : c5js160d
4.6. Камера

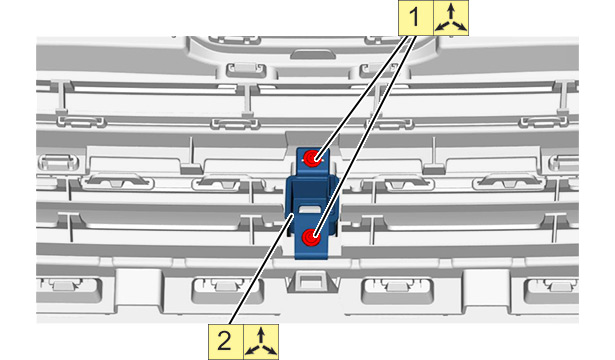

Рисунок : c5js14zd

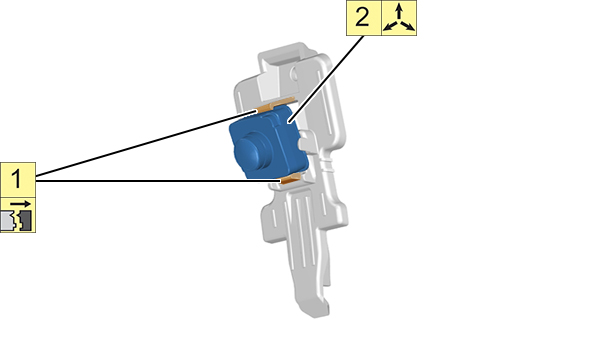

Рисунок : c5js123d

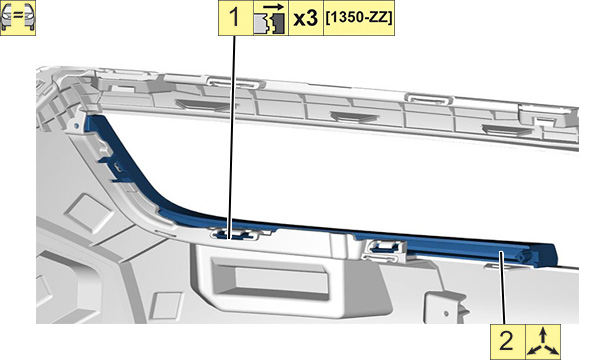

4.7. Облицовка радиатора
Рисунок : c5js150d

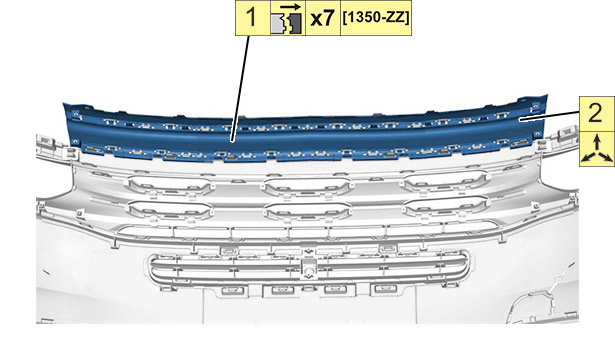

Рисунок : c5js151d

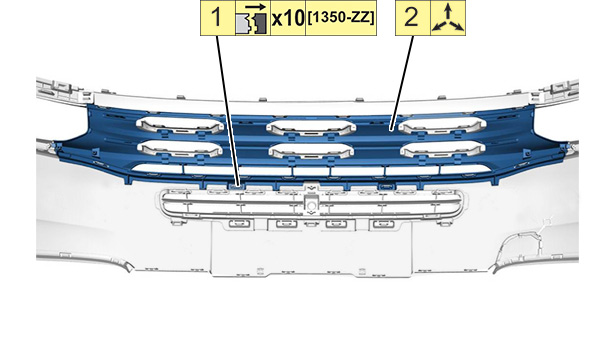

Рисунок : c5js152d
Рисунок : c5js153d

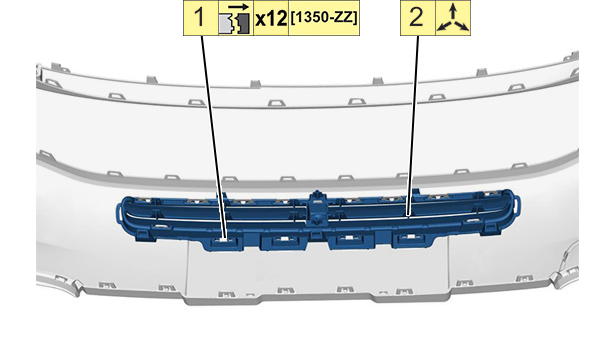

Рисунок : c5js154d
4.8. Хромированная накладка для радиаторной решетки

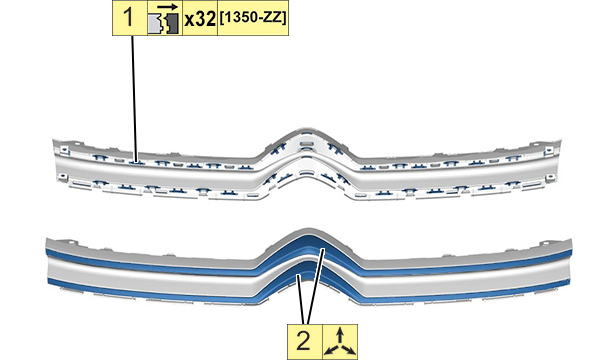

Рисунок : c5js155d

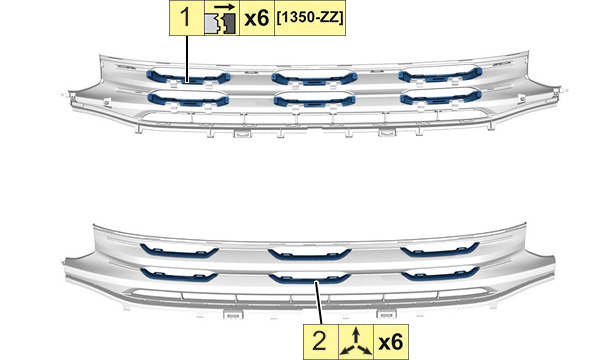

Рисунок : c5js156d

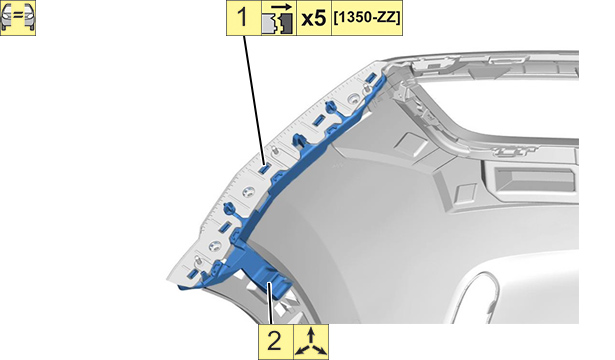

4.9. Усилители переднего бампера
Рисунок : c5js157d
4.10. Смотровой люк

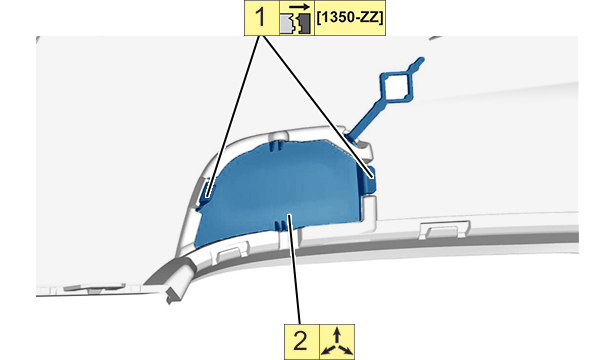

Рисунок : c5js158d
5. Сборка
Действовать в последовательности, обратной операциям по разборке.
Высадите головки заровненных точек крепления : С помощью комплекта для ремонта пластмассовых элементов (См. каталог оборудования).
6. Дополнительные операции
Установите :
Проверить работу различного оборудования.
