Снятие и установка центральной консоли

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
Обозначения : Обозначение операций с помощью символов .
1. Расположение

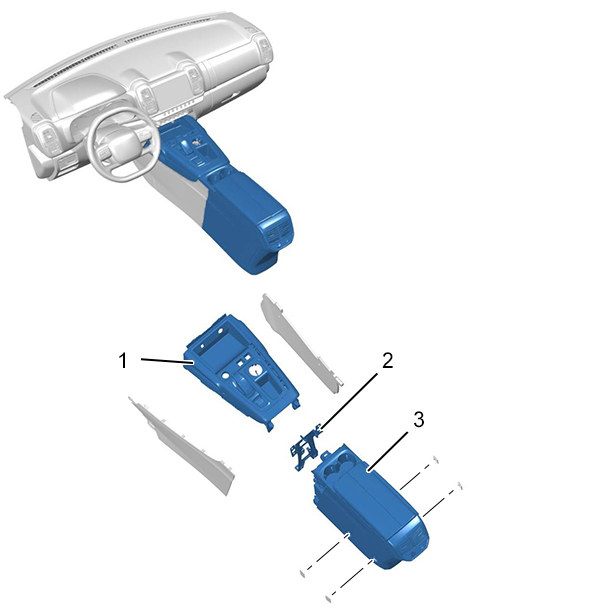

Рисунок : c5fg3fmp
Метка Обозначение Количество
(1) Фасад центральной консоли 1
(2) Опора центральной консоли 1
(3) Вещевое отделение центральной консоли 1
2. Оборудование
Приспособление Артикул Обозначение
Рисунок : e5ag02mt
 [1350-ZZ] Инструмент для снятия обшивки
3. Предварительные операции
Снять беспроводное зарядное устройство .
4. Снятие
4.1. Вещевое отделение центральной консоли

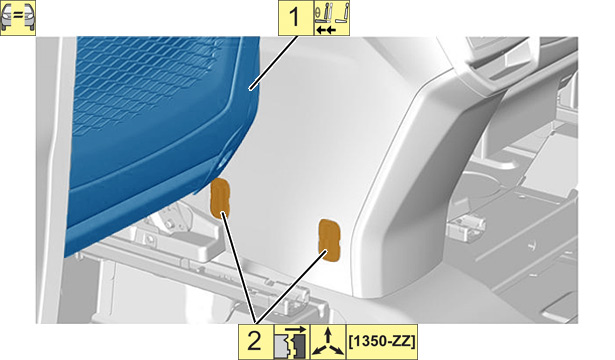

Рисунок : c5fg32td

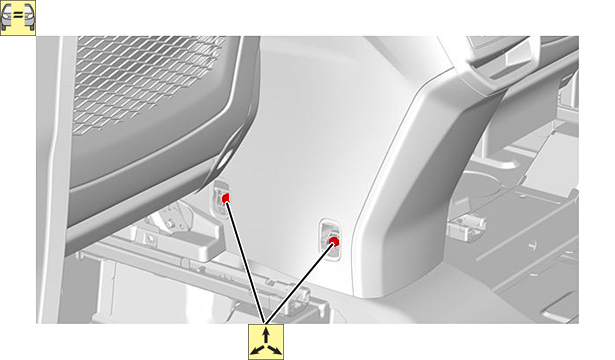

Рисунок : c5fg32ud

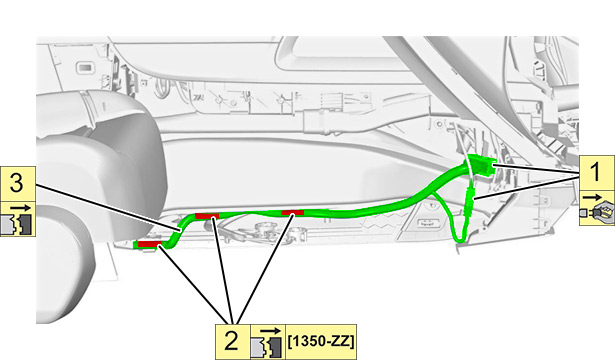

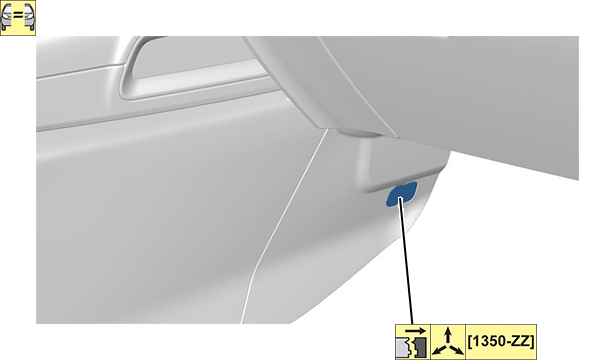

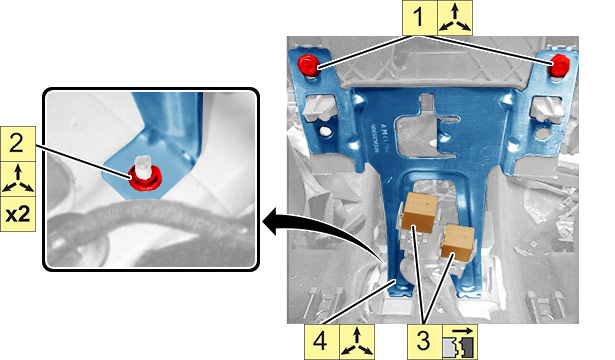

Рисунок : c5fg3fnd

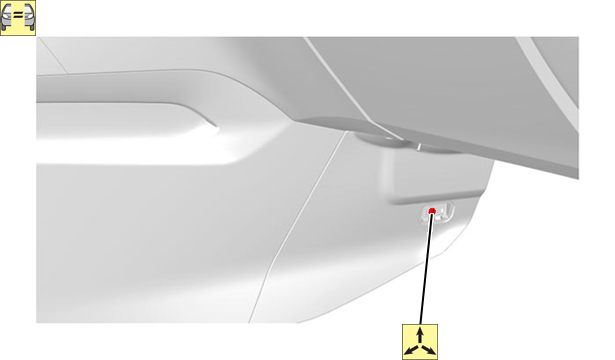

Рисунок : c5fg32wd
Рисунок : c5fg3fod
Рисунок : c5fg3fpd
Рисунок : c5fg3fqd

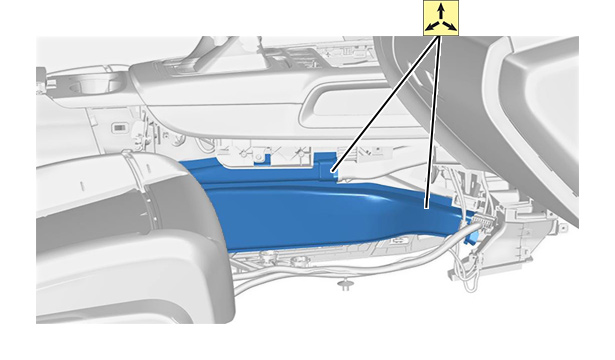

Рисунок : c5fg3frd

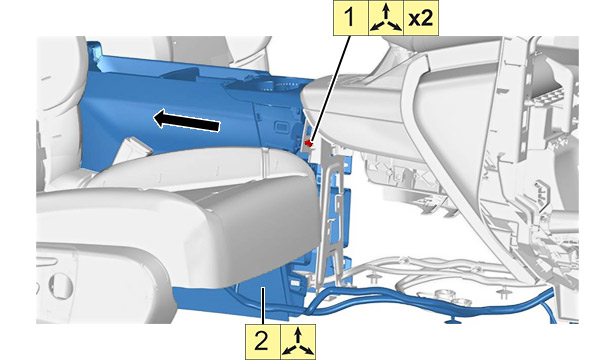

Рисунок : c5fg3fsd
4.2. Опора центральной консоли
Рисунок : c5fg3ftd
4.3. Фасад центральной консоли

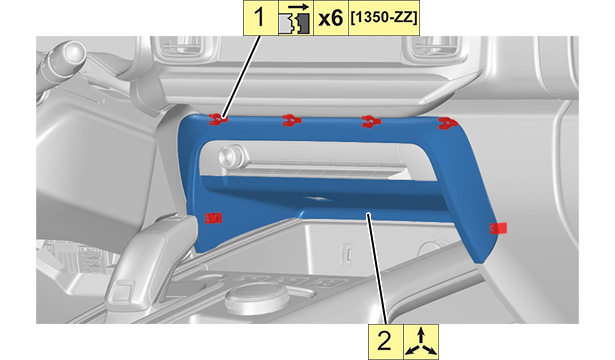

Рисунок : c5fg4wtd

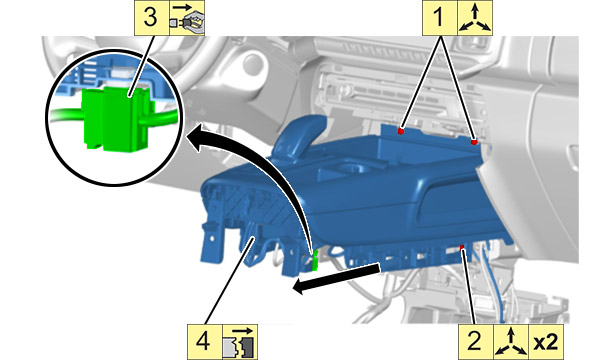

Рисунок : c5fg3fud

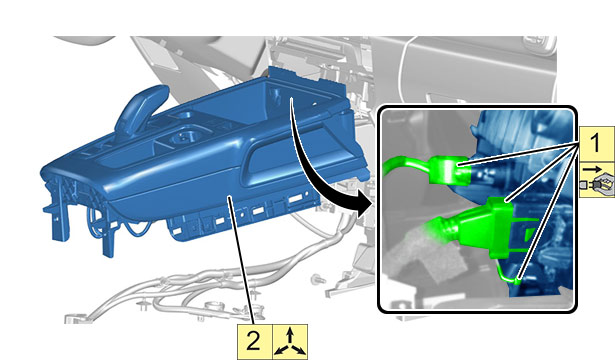

Рисунок : c5fg3fvd
Рисунок : c5fg3fwd

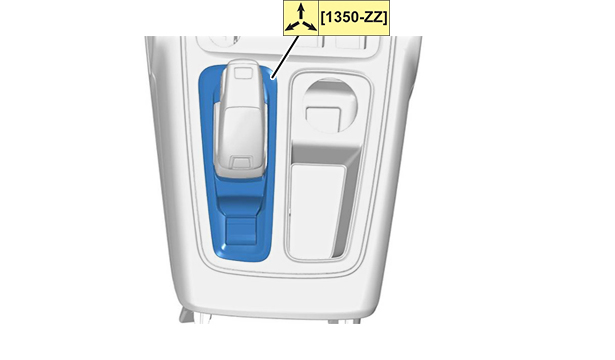

Рисунок : c5fg3fxd
Рисунок : c5fg3fyd

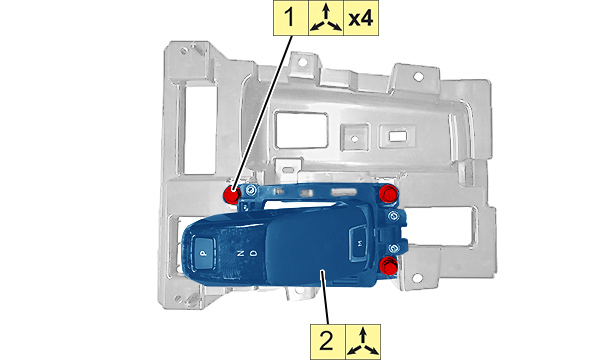

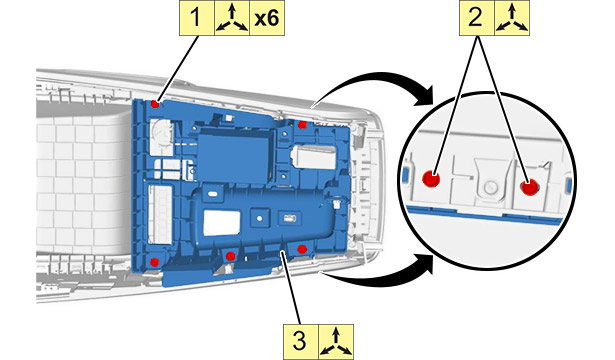

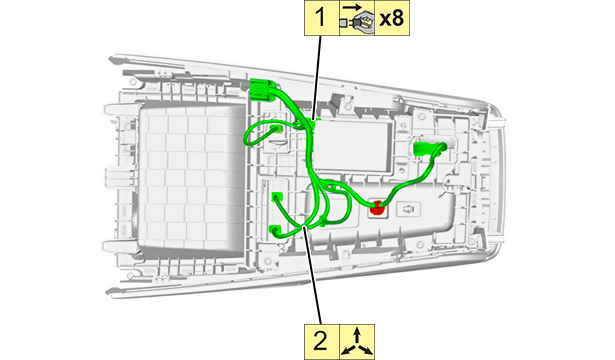

Рисунок : c5fg3g0d

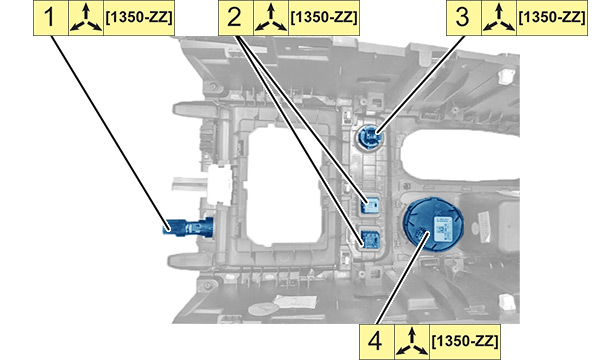

Рисунок : c5fg3g1d
5. Установка
Установка производится в порядке, обратном операциям по снятию.
6. Дополнительные операции
Установить беспроводное зарядное устройство .
Проверить работу различного оборудования.
