Снятие и установка выключатели панели управления

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).
Обозначения : Обозначение операций с помощью символов .
1. Расположение

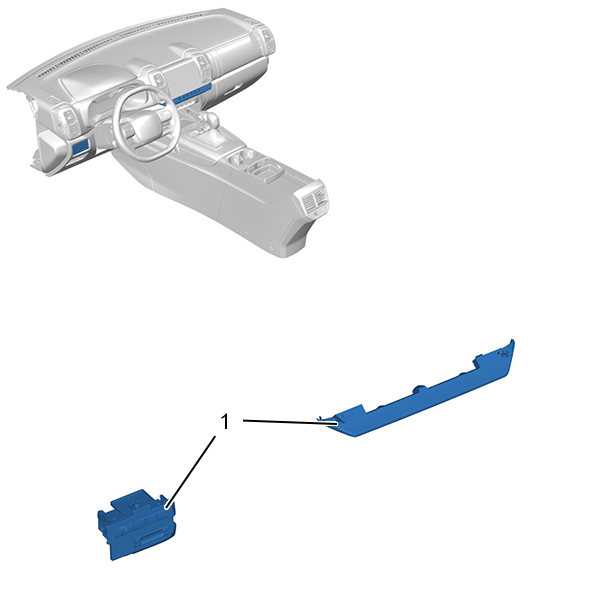

Рисунок : c5fg3blp
Метка Обозначение Количество
(1) Перключатели приборной панели 2
2. Оборудование
Приспособление Номер Обозначение
Рисунок : e5ag02mt
 [1350-ZZ] Приспособление для снятия обшивки
3. Предварительная операция
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею .
4. Снятие

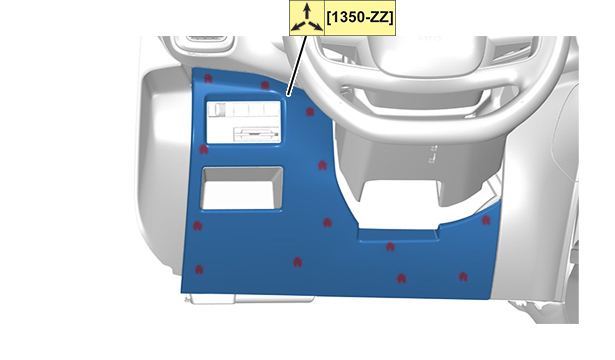

Рисунок : c5fg3bmd
Рисунок : c5fg3bnd

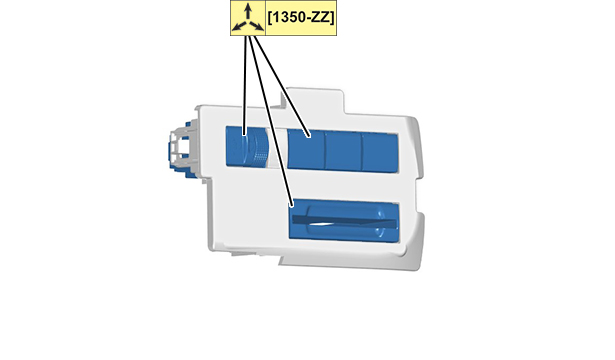

Рисунок : c5fg3bod
Снять центральные вентиляционные решетки панели управления .

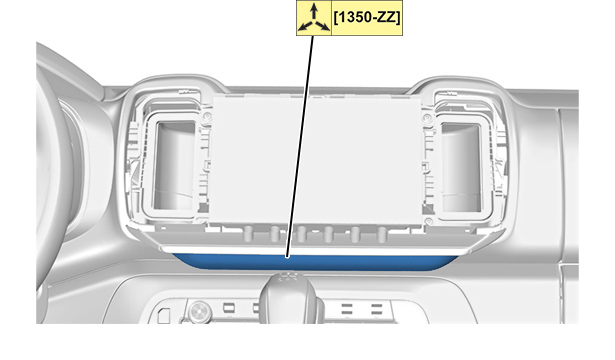

Рисунок : c5fg3bpd

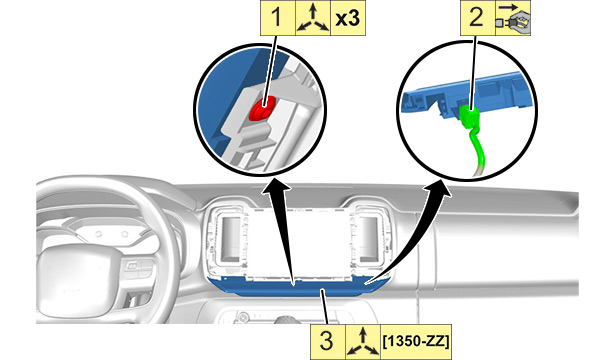

Рисунок : c5fg3bqd
5. Установка
Установка производится в порядке, обратном операциям по снятию.
6. Дополнительные операции
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею .
Проверить работу различного оборудования.
