Снятие и установка вещевого ящика пассажира "бардачка"

Смотри так же:
ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .
ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).
Обозначения : Обозначение операций с помощью символов .
1. Расположение

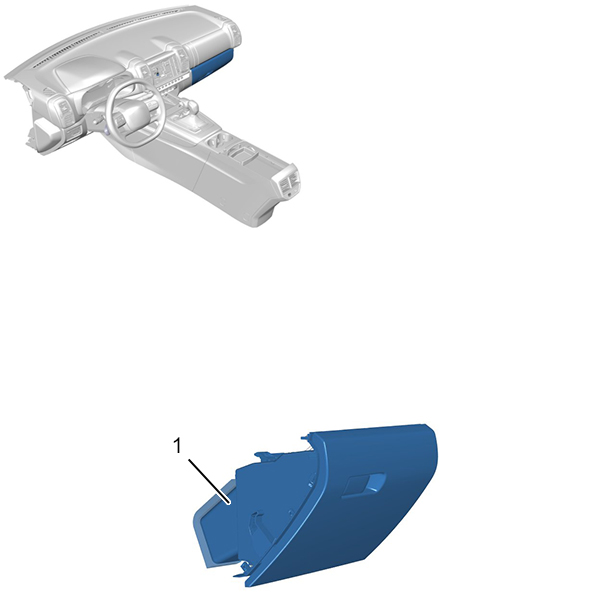

Рисунок : c5fg3dnp
Метка Обозначение Количество
(1) Вещевое отделение пассажира 1
2. Инструменты
Приспособление Номер Обозначение
Рисунок : e5ag02mt
 [1350-ZZ] Инструмент для снятия обшивки
3. Предварительная операция
ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .
Отсоединить сервисную аккумуляторную батарею.
4. Снятие

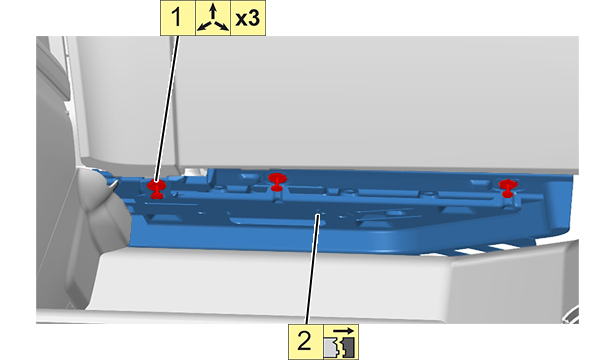

Рисунок : c5fg4rrd

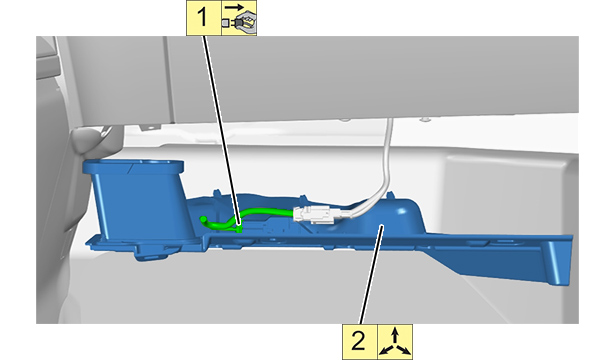

Рисунок : c5fg4rtd

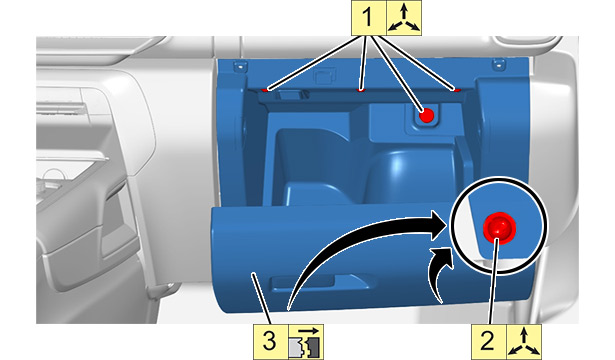

Рисунок : c5fg4rvd
Рисунок : c5fg4rxd
5. Установка
Установка производится в порядке, обратном операциям по снятию.
6. Дополнительная операция
ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .
Присоединить сервисную аккумуляторную батарею.
7. Проверка
Проверить работу различного оборудования.
