ОБЯЗАТЕЛЬНО : Все специалисты, работающие с электромобилем или подзаряжаемым гибридным автомобилем, должны пройти специальное обучение по электромобилям и иметь разрешение на работу с такими автомобилями (соблюдать правила, действующие в данной стране).
|

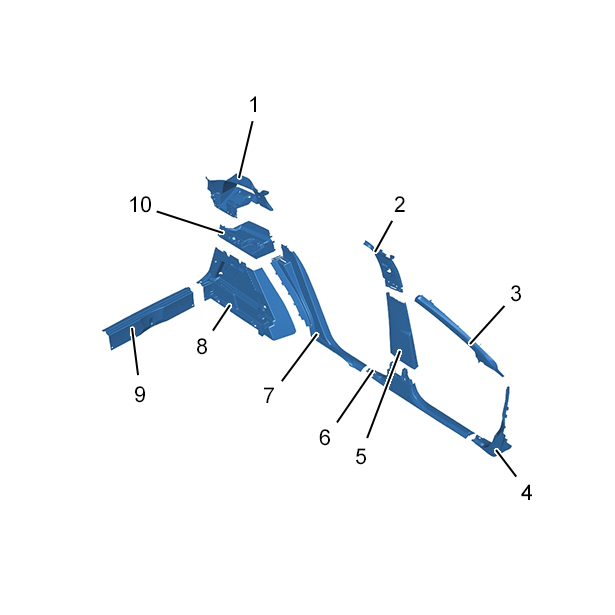

| Рисунок : c5gg2trp |  |
| Метка |
Обозначение |
Количество |
| (1) |
Верхняя панель отделки задней стойки |
1 |
| (2) |
Отделка верхней части центральной стойки |
1 |
| (3) |
Облицовка стойки проема |
1 |
| (4) |
Облицовка передней стойки |
1 |
| (5) |
Отделка нижней части центральной стойки |
1 |
| (6) |
Облицовка порога передней двери |
1 |
| (7) |
Облицовка порога задней двери |
1 |
| (8) |
Облицовка заднего крыла |
1 |
| (9) |
Облицовка порога багажника |
1 |
| (10) |
Облицовка опоры задней полки |
1 |
| Приспособление |
Номер |
Обозначение |

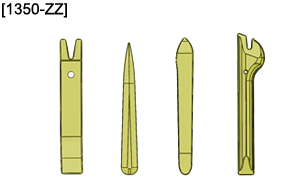

| | Рисунок : e5ag02mt | |
|
[1350-ZZ] |
Инструмент для снятия обшивки |

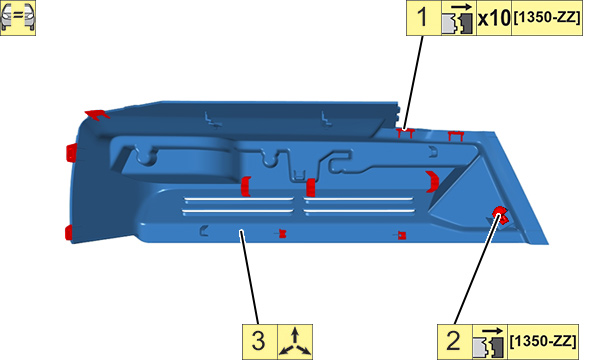

3.1. Облицовка опоры задней полки
Снимите заднюю полку .
|
| Рисунок : c5gg2tsd | |
3.2. Верхняя панель отделки задней стойки
|
| Рисунок : c5gg2tud | |

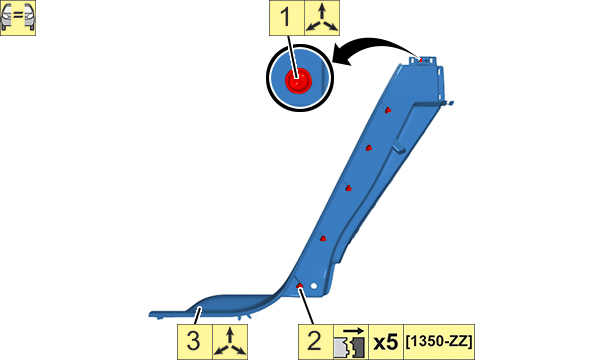

3.3. Облицовка порога задней двери
|
| Рисунок : c5gg2twd | |

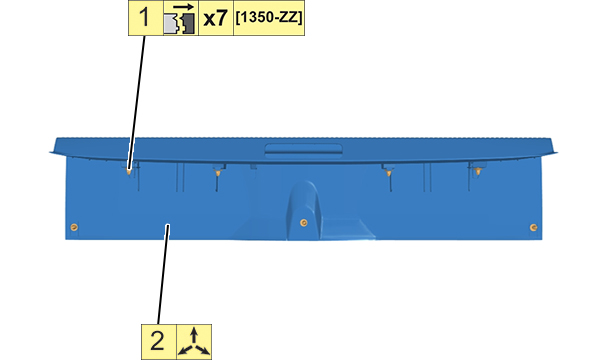

3.4. Облицовка порога багажника
|
| Рисунок : c5gg2tyd | |

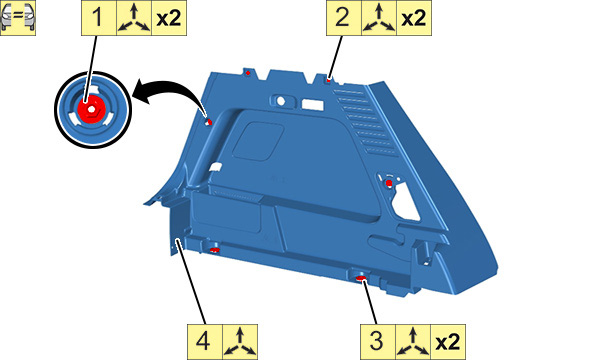

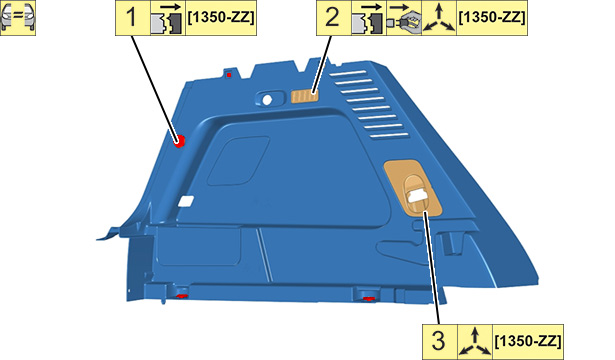

3.5. Облицовка заднего крыла
|
| Рисунок : c5gg2u1d | |
|
| Рисунок : c5gg2u3d | |

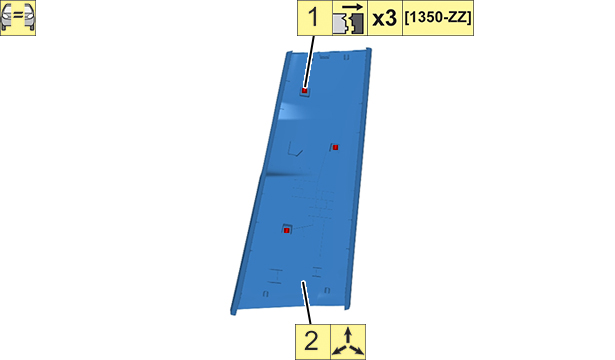

3.6. Отделка нижней части центральной стойки
|
| Рисунок : c5gg2u5d | |

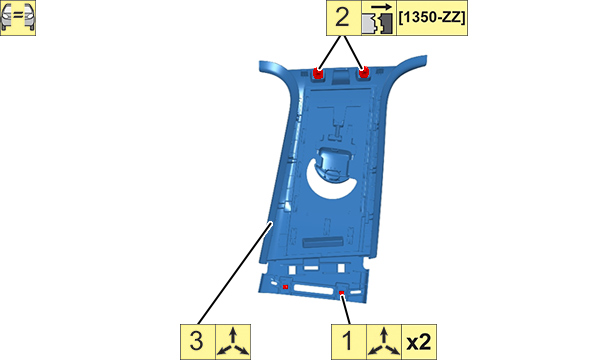

3.7. Отделка верхней части центральной стойки
|
| Рисунок : c5gg2u7d | |

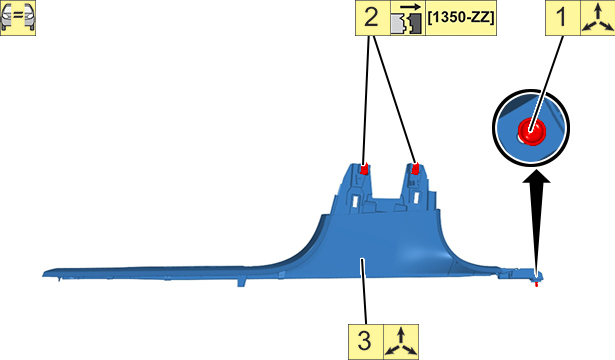

3.8. Облицовка порога передней двери
|
| Рисунок : c5gg2u9d | |

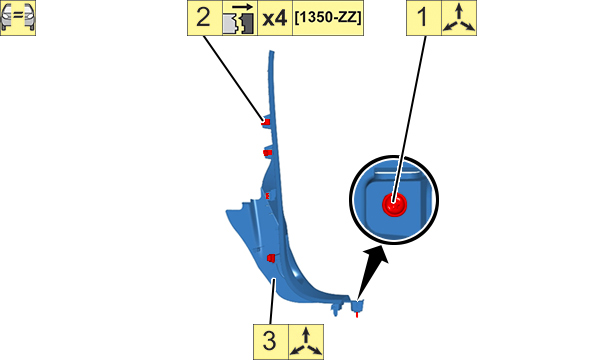

3.9. Облицовка передней стойки
|
| Рисунок : c5gg2ubd | |

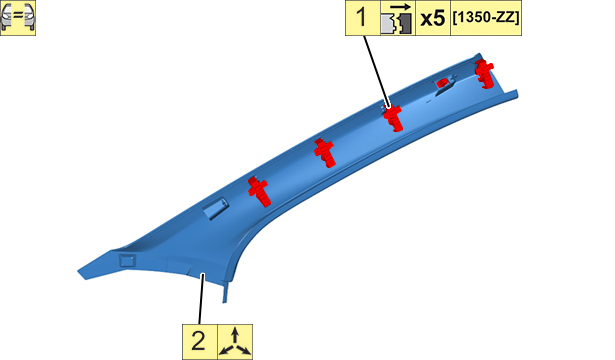

3.10. Облицовка стойки проема
|
| Рисунок : c5gg2udd | |
Установка производится в порядке, обратном операциям по снятию.
.
