9811518380 : 98 115 183 80
 | |
| Рисунок : d4eacr5d |  |
(1) Компьютер комфорта сиденья водителя .
"a" 28-контактный разъем черного цвета.
Назначение компьютера комфорта сиденья водителя :
- Обеспечить положение сиденья в соответствии с данными от каждого из датчиков движения
- Получить запрос на управление положением сиденья
- Получать запросы клавиатуры запоминания
- Управлять приводами сиденья в зависимости от команд, отправляемых пользователем с помощью пульта управления
- В случае вызова из памяти положения сиденья управлять приводами сиденья, пока оно не займет соответствующее положение
- Принимать сигнал датчика температуры, встроенного в нагревательный элемент сиденья водителя (*)
- Регулировать температуру нагревательного элементаа в зависимости от заданной температуры (*)
 | |

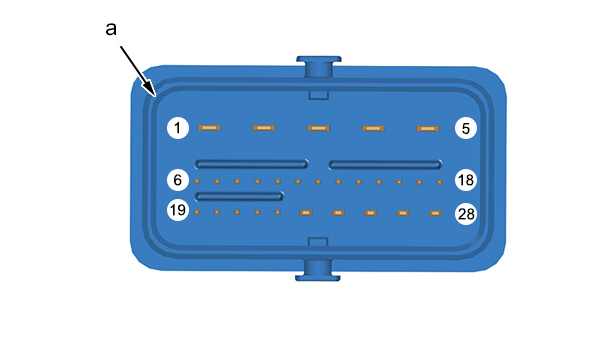

| Рисунок : d4eacr6d | |
| "a" 28-контактный разъем черного цвета | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| A1 | Питание “+ центрального силового переключателя” компьютера комфорта сиденья водителя |
| Питание “+ выделенного реле” компьютера комфорта сиденья водителя | |
| A2 | "масса" |
| A3 | Обратный сигнал "массы" компьютера комфорта сиденья водителя |
| A4 | Общий для подушки сиденья и салазок |
| A5 | Общий для подъема основания сиденья/спинки |
| A6 | LIN |
| A7 | Управление регулировки по длине и по высоте поддержки включением сопротивления на массу
30 Оm - движение сиденья назад 80 Оm - движение сиденья вперёд 180 Оm - движение поддержки вниз 480 Оm - движение поддержки вверх |
| A8 | Управление регулировкой спинки и подъема сиденья
30 Оm - движение спинки сиденья назад 80 Оm - движение спинки сиденья вперёд 180 Оm - движение наклон сиденья вниз 480 Оm - движение наклон сиденья вверх |
| A9 | Управление от кнопок памяти от клавиатуры памяти
0 Оm - Кнопка "M" 120 Оm - Кнопка "2" 280 Оm - Кнопка "1" |
| A10 | Свободен |
| A11 | Свободен |
| A12 | Свободен |
| A13 | Свободен |
| A14 | Управление подсветкой клавиатуры запоминания |
| A15 | Свободен |
| A16 | Свободен |
| A17 | Свободен |
| A18 | Информация от датчика положения края подушки сиденья водителя по высоте |
| Информация от датчика наклона низа спинки сиденья водителя | |
| A19 (*) | Шим моторов вентиляции сидений? |
| A20 | Свободен |
| A21 (*) | Питание моторов вентиляции сидений |
| A22 | Информация от датчика продольного положения сиденья водителя |
| Информация от датчика положения сиденья водителя по высоте (*) | |
| A23 (*) | Сигнал "+" информации о температуре обогревательного элемента сиденья водителя |
| A24 | Включение привода регулировки сиденья по высоте |
| A25 | Включение привода регулировки продольного положения сиденья |
| A26 | Включение привода регулировки наклона низа спинки сиденья |
| A27 | Включение привода подъема сиденья водителя |
| A28 (*) | Питание электрообогревателя сиденья водителя. |
