Разборка и сборка переднего сиденья

• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Пердние и задние сиденья ➠ Каталог деталей
• Схема массажа сидений ➠ Электрические схемы Citroen C5 Aircross
• Схема подогрева сидений ➠ Электрические схемы Citroen C5 Aircross
• Схема электрорегулировки сидений (без памяти) ➠ Электрические схемы Citroen C5 Aircross
• Электропакет сидений ➠ Описание и работа

ОБЯЗАТЕЛЬНО : Соблюдайте требования обеспечения безопасности .

Обозначения : Обозначение операций с помощью символов .

1. Обязательная замена деталей

Обозначение	Количество
Болт крепления верхнего замка ремня безопасности	1 (N)
(N) Всегда подлежит замене

2. Инструменты

Приспособление	Номер	Обозначение
Рисунок : e5ag02mt	[1350-ZZ]	Инструмент для снятия обшивки

3. Предварительные операции

ВНИМАНИЕ : Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи .

Отсоединить сервисную аккумуляторную батарею .

Снимите переднее сиденье .

4. Разборка

4.1. Обивка сидения

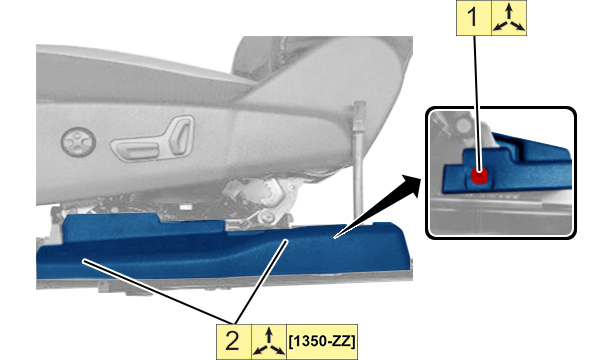

Рисунок : c5gs2d2d

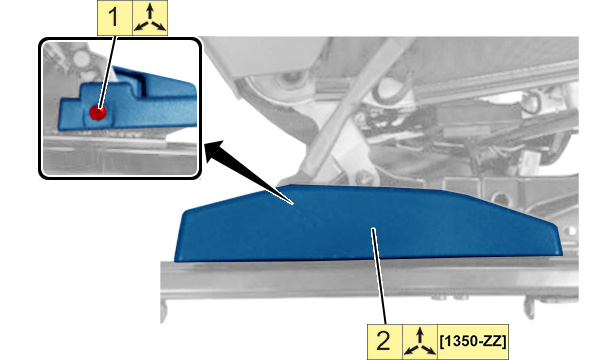

Рисунок : c5gs2d3d

4.2. Замки ремней безопасности

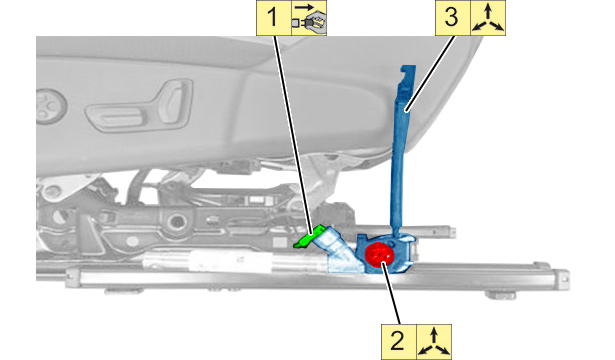

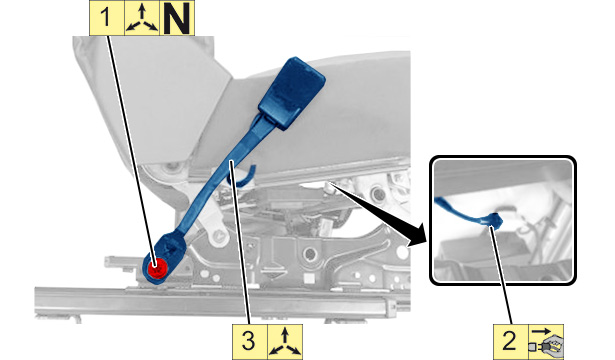

Рисунок : c5gs2d4d

Рисунок : c5gs2d5d

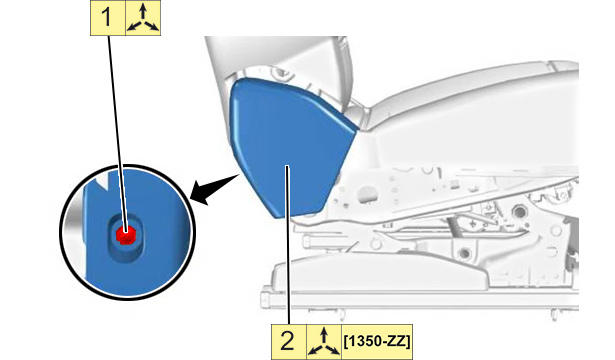

4.3. Декоративные элементы

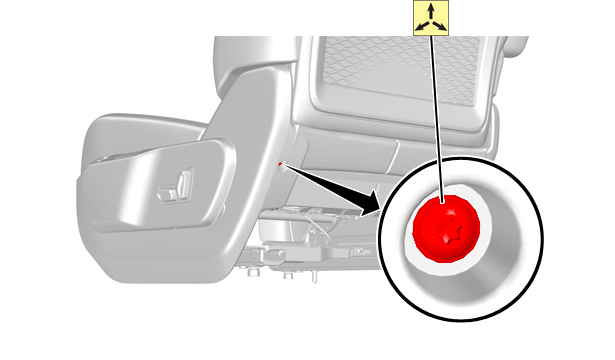

Рисунок : c5gs22pd

Рисунок : c5gs22qd

Рисунок : c5gs2d6d

Рисунок : c5gs2d7d

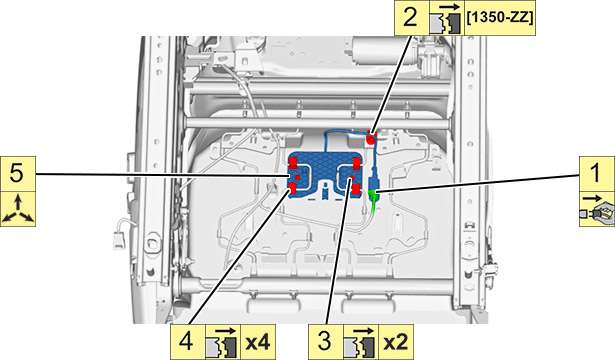

4.4. Датчик давления

Рисунок : c5gs2dod

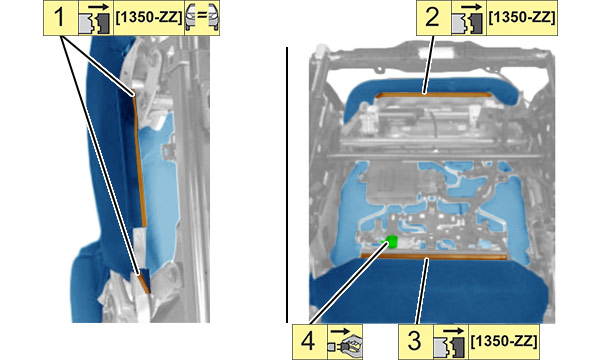

4.5. Подушка сиденья

Рисунок : c5gs2d8d

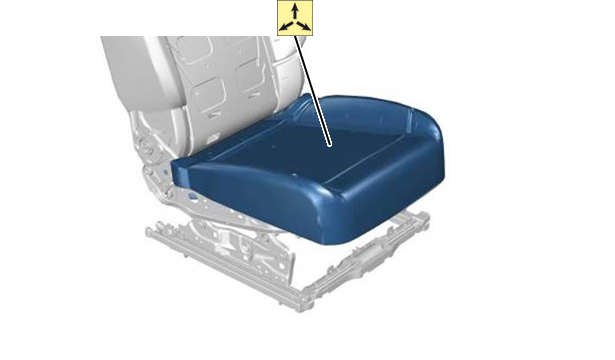

Рисунок : c5gs2d9d

4.6. Корпус спинки

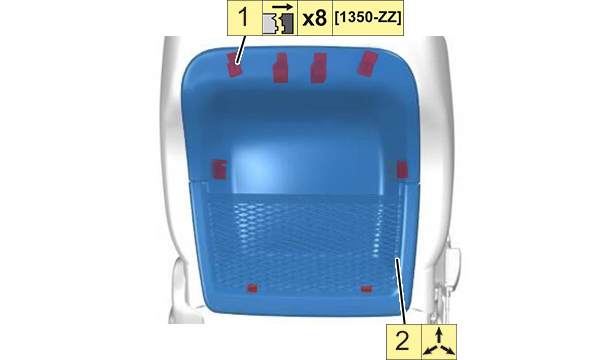

Рисунок : c5gs2dad

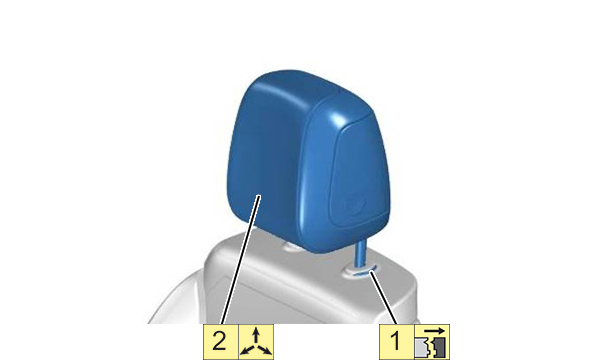

4.7. Подголовник - Направляющие подголовника

Рисунок : c5gs2dbd

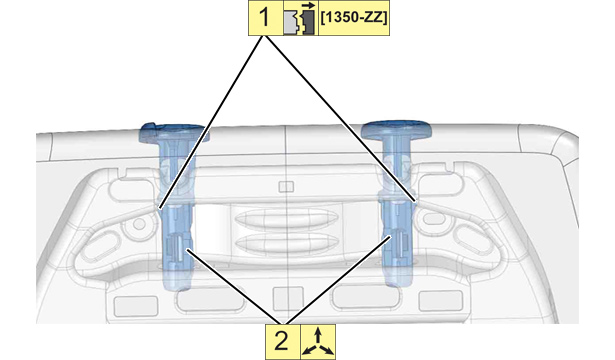

Рисунок : c5gs212d

4.8. Боковая подушка безопасности

Снять боковую подушку безопасности .

4.9. Воздушный насос

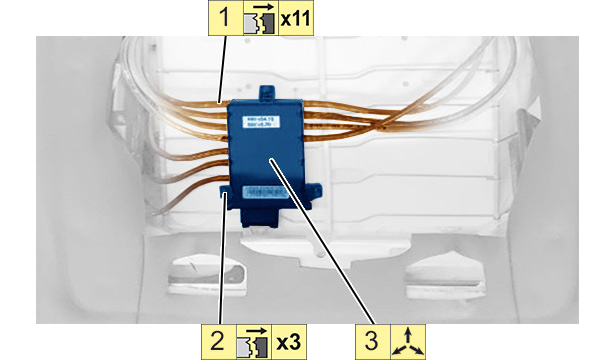

Рисунок : c5gs2dcd

4.10. Обивка спинки сиденья

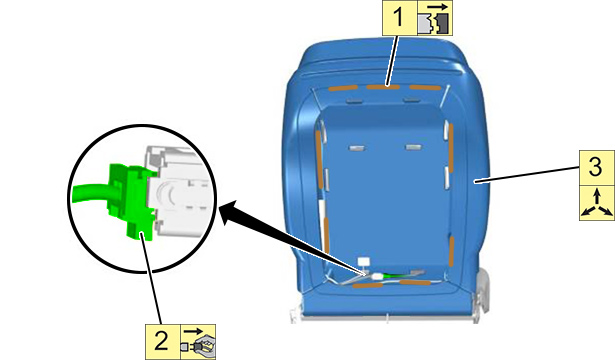

Рисунок : c5gs2ddd

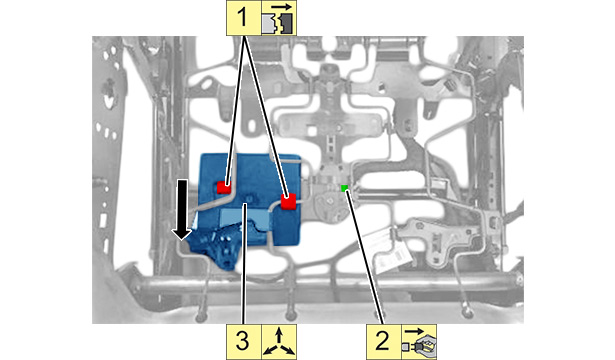

4.11. Модуль управления

Рисунок : c5gs2ded

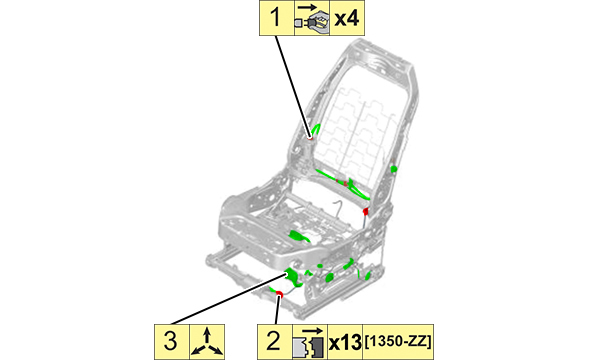

4.12. Жгут электрических проводов

Рисунок : c5gs2dfd

4.13. Арматурная сетка сиденья

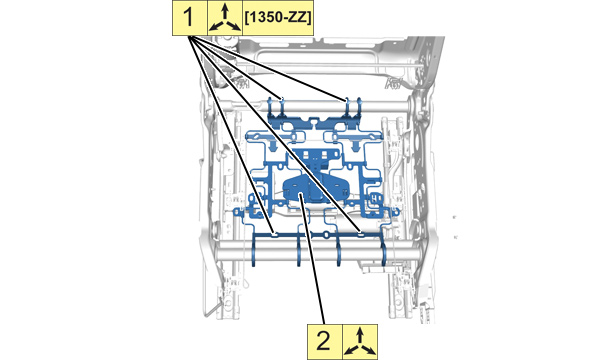

Рисунок : c5gs22xd

4.14. Арматурная сетка спинки сиденья

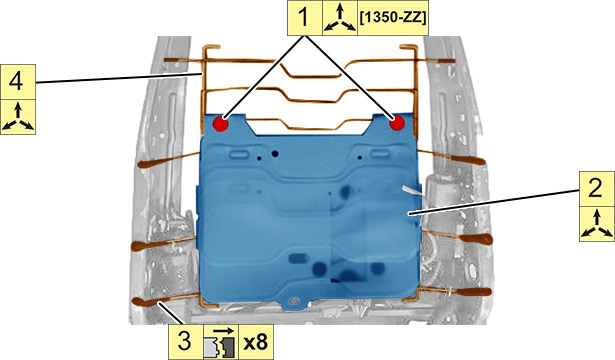

Рисунок : c5gs2dhd

4.15. Каркас сиденья

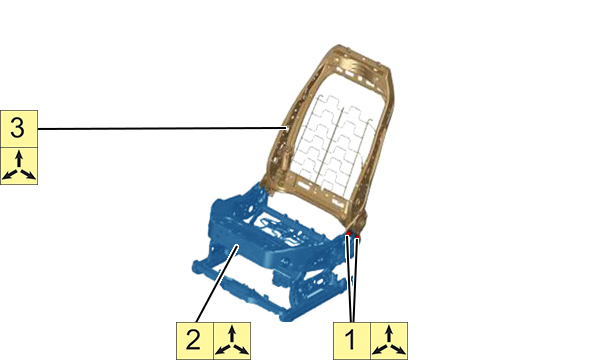

Рисунок : c5gs2did

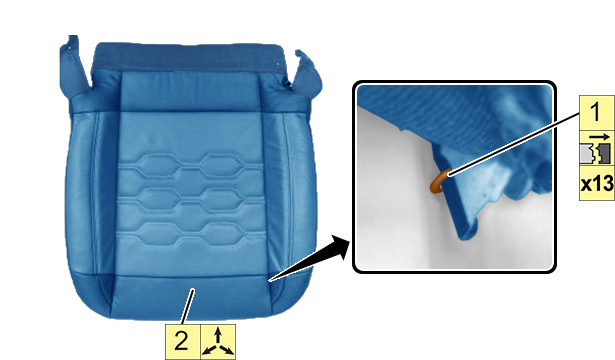

4.16. Обивка сиденья - Обивка спинки

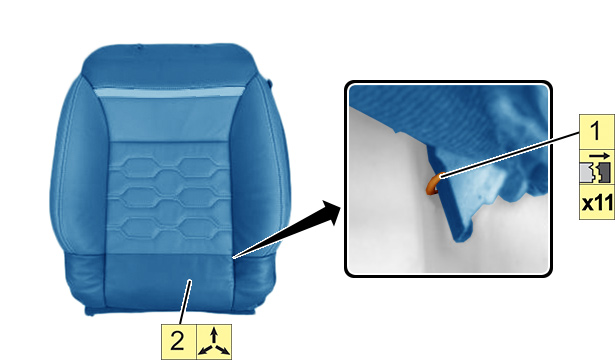

Рисунок : c5gs2djd

Рисунок : c5gs2dkd

4.17. Управление функцией массажа

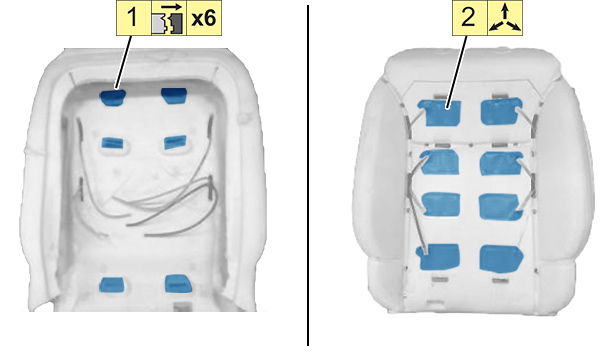

Рисунок : c5gs2dld

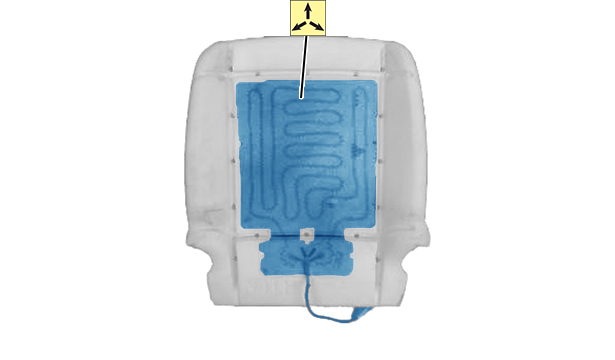

4.18. Элемент обогрева

Рисунок : c5gs2dmd

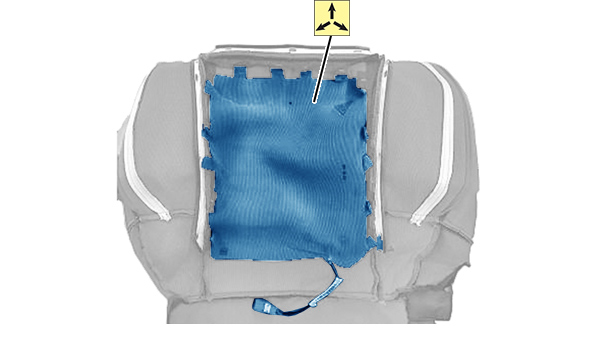

Рисунок : c5gs2dnd

5. Сборка

ВНИМАНИЕ : Соблюдайте требуемые моменты затяжки .

ПРИМЕЧАНИЕ : Обязательно заменять неисправные крепления.

ПРИМЕЧАНИЕ : Правильно проложить жгут проводов сиденья и закрепить разъемы, не используемые в зависимости от опций сиденья.

Действовать в последовательности, обратной операциям по разборке.

6. Дополнительные операции

Установите переднее сиденье .

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею .

Проверить работу различного оборудования.
