Разборка и сборка заднего сиденья

• Анатомия Citroen C5 Aircross ➠ Электрические схемы, каталог деталей, мануалы по диагностике и ремонту
• Пердние и задние сиденья ➠ Каталог деталей
• Схема массажа сидений ➠ Электрические схемы Citroen C5 Aircross
• Схема подогрева сидений ➠ Электрические схемы Citroen C5 Aircross
• Схема электрорегулировки сидений (без памяти) ➠ Электрические схемы Citroen C5 Aircross
• Электропакет сидений ➠ Описание и работа

ОБЯЗАТЕЛЬНО : Соблюдайте чистоту и правила безопасного выполнения работ .

Обозначения : Обозначение операций с помощью символов .

1. Оборудование

Приспособление	Номер	Обозначение

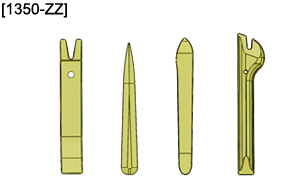

Рисунок : e5ag02mt	[1350-ZZ]	Инструмент для снятия обшивки

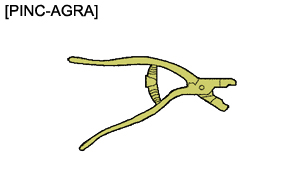

Рисунок : e5ab15mt	[PINC-AGRA]	щипцы для скрепления

2. Запасная часть

Приспособление	Номер	Обозначение

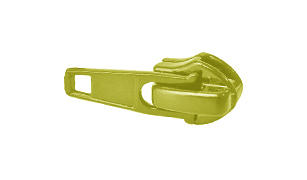

Рисунок : c5gs1hmt	[8893.A3]	Курсоры

3. Предварительные операции

Отсоединить сервисную аккумуляторную батарею .

Снимите заднее сиденье .

4. Разборка

4.1. Боковые панели отделки

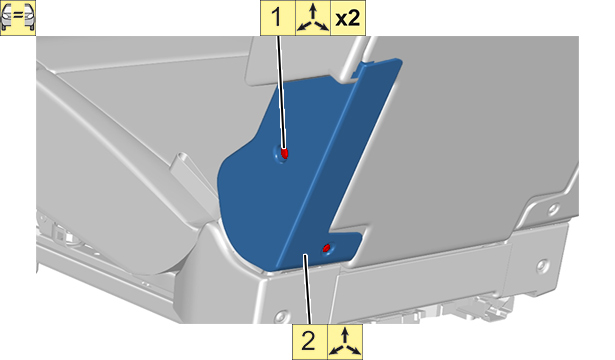

Рисунок : c5gs2jad

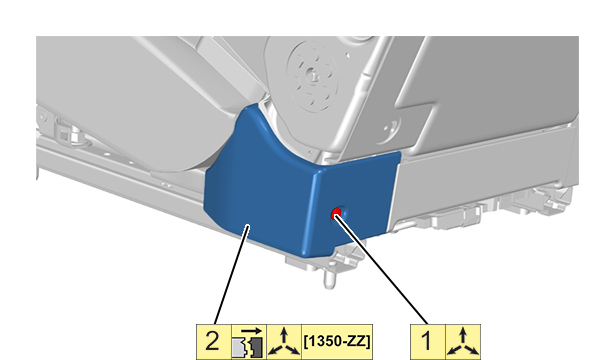

Рисунок : c5gs2jcd

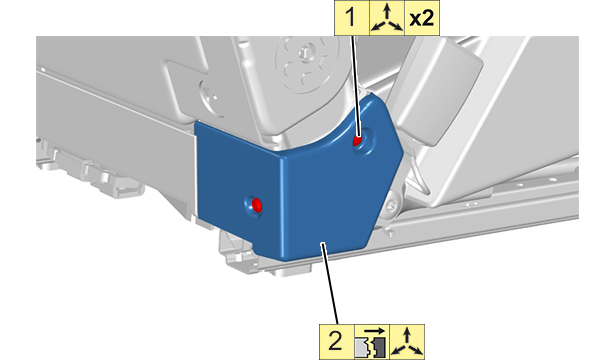

Рисунок : c5gs2jed

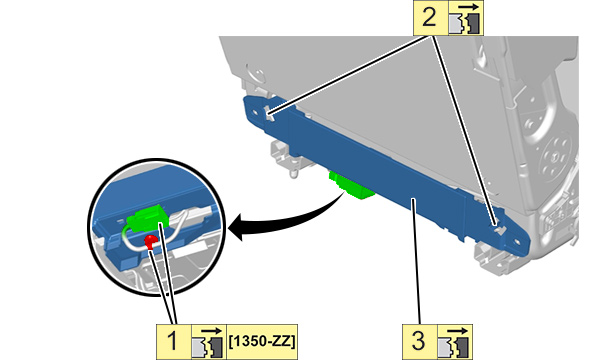

Рисунок : c5gs2jgd

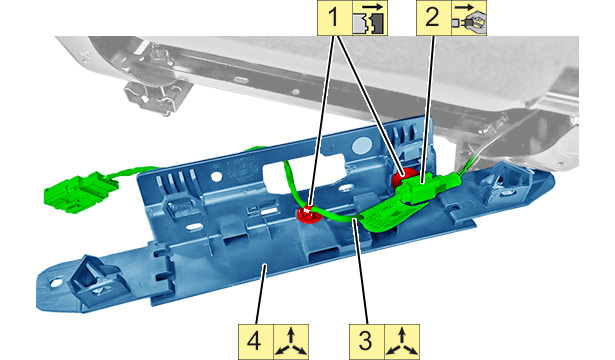

Рисунок : c5gs2jid

4.2. Подушка сиденья

Рисунок : c5gs2jkd

4.3. Подголовник / Направляющие подголовника

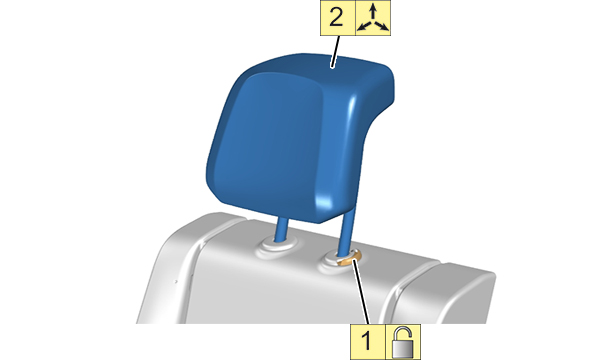

Рисунок : c5gs2jmd

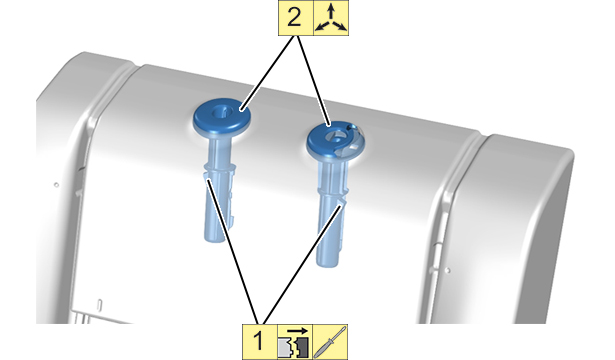

Рисунок : c5gs2jqd

4.4. Подушка спинки сиденья

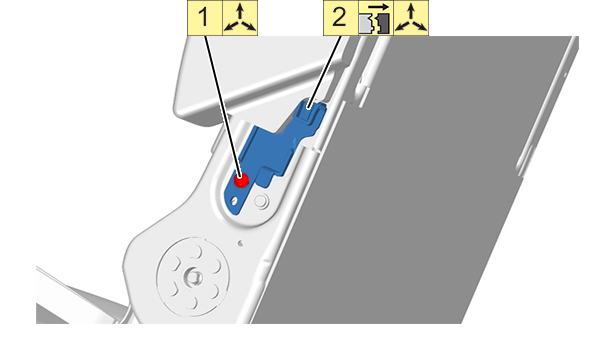

Рисунок : c5gs2jsd

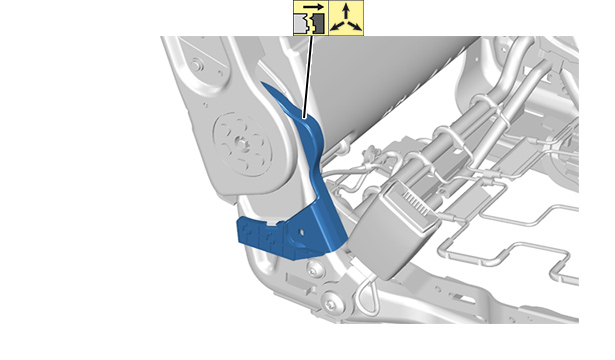

Рисунок : c5gs2jud

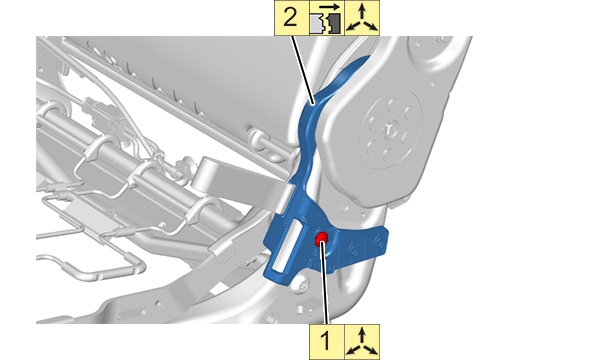

Рисунок : c5gs2jwd

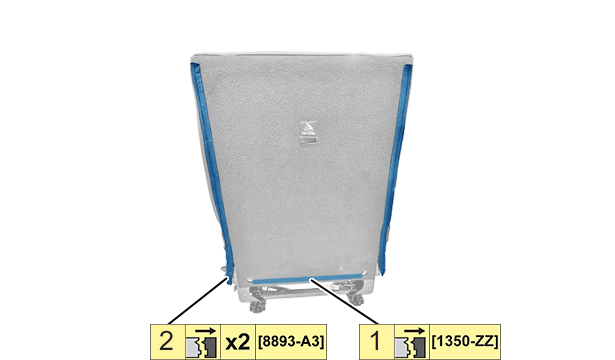

Рисунок : c5gs2jyd

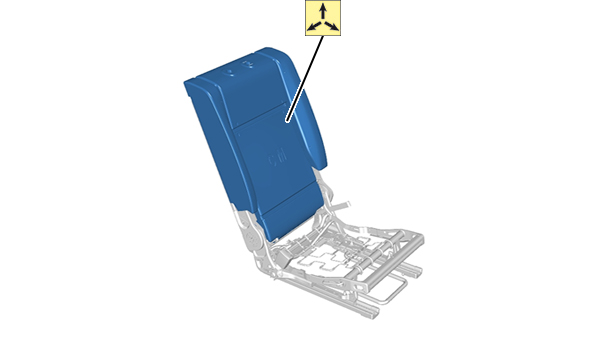

Рисунок : c5gs2k0d

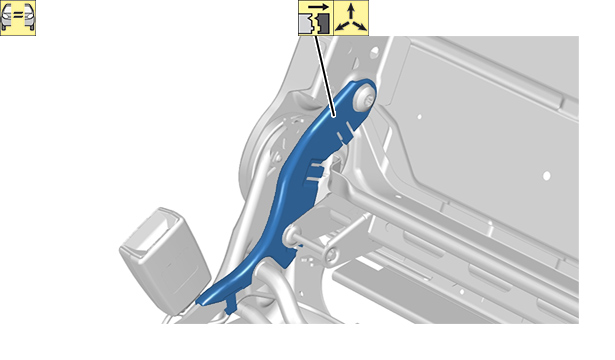

Рисунок : c5gs2k2d

4.5. Замок ремня безопасности

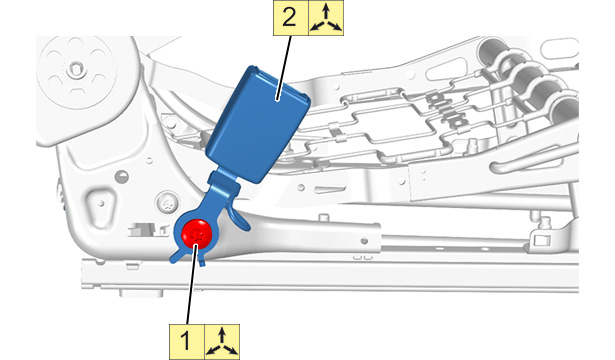

Рисунок : c5gs2k4d

4.6. Арматурная сетка сиденья

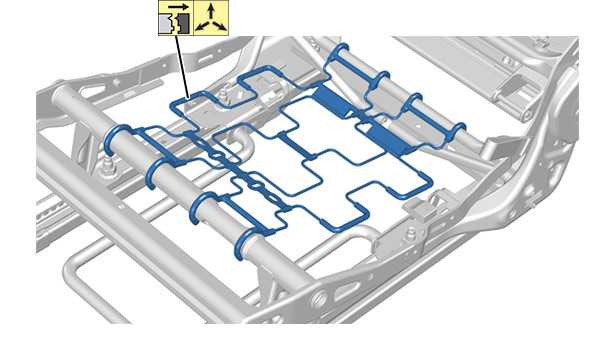

Рисунок : c5gs2k6d

4.7. Обивка сиденья

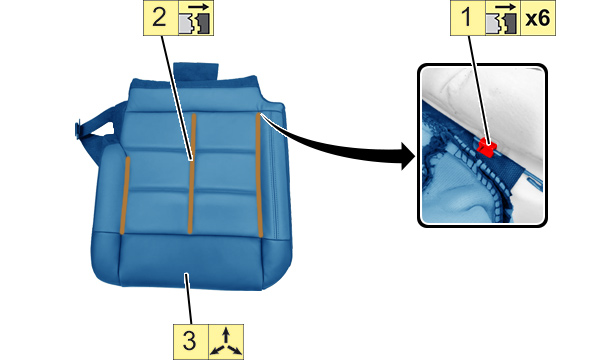

Рисунок : c5gs2k8d

4.8. Обивка спинки

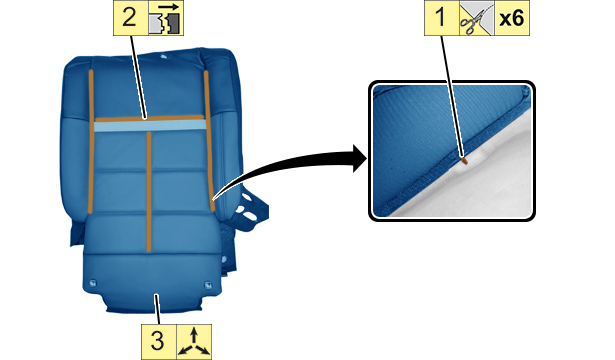

Рисунок : c5gs2kad

5. Сборка

ВНИМАНИЕ : Соблюдайте правильные моменты затяжки .

ВНИМАНИЕ : Обязательно заменять неисправные крепления.

Действовать в последовательности, обратной операциям по разборке.

Установить новые фиксаторы ; С помощью приспособления [PINC-AGRA].

6. Дополнительные операции

Установите заднее сиденье .

ВНИМАНИЕ : Выполнить необходимые операции после подключения сервисной аккумуляторной батареи .

Присоединить сервисную аккумуляторную батарею.

Проверить работу различного оборудования.
