(1) Привод сиденья.
"a" 5-контактный разъем черного цвета.
Для выполнения этих различных перемещений сиденье с электроуправлением имеет следующие электроприводы :
- Электродвигатель привода салазок сиденья
- Электродвигатель привода механизма подъема сиденья
- Электродвигатель привода регулировки положения подушки сиденья
- Электропривод низа спинки сиденья
Электроприводы осуществляют движение (-я) сиденья в соответствии с командами, поступающими от пользователя.
Датчики положения сиденья передают информацию о положении сиденья водителя с электроприводом в компьютер комфорта сиденья водителя (*).
Электроприводы сиденья водителя (со встроенным датчиком положения) управляются компьютером комфорта сиденья водителя (*).
Электроприводы сиденья водителя (без встроенного датчика положения) управляются выключателем на подушке сиденья по 4 направлениям (*).
Электроприводы сиденья пассажира включаются выключателями, обеспечивающими 4 перемещения сиденья (*).
Электроприводы включаются независимо друг от друга и работают в двух направлениях.
Приводы активируются в следующих случаях :
- Изменение положения сиденья пользователем
- Вызов из памяти заданного положения (*)
 | |
| Рисунок : d4ea7cad | |

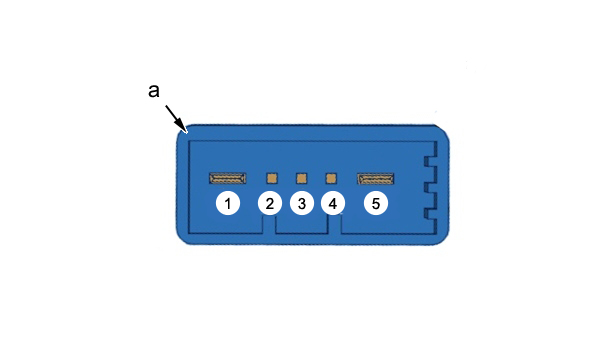

| "a" Электрический 5-контактный разъем (Привод сиденья со встроенным датчиком положения) | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Общий для подушки сиденья и салазок |
| 2 | "масса" |
| 3 | Свободен |
| 4 | Информация от датчика продольного положения сиденья водителя |
| 5 | Включение электропривода сдвига сиденья водителя |
| "a" Электрический 5-контактный разъем (Электропривод сиденья без встроенного датчика положения) (*) | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Включение смещения назад сиденья пассажира |
| Включение продольного перемещения сиденья водителя вперед | |
| 2 | Свободен |
| 3 | Свободен |
| 4 | Свободен |
| 5 | Включение смещения вперед сиденья пассажира |
| Включение продольного перемещения сиденья водителя назад | |
| "a" Электрический 5-контактный разъем (Привод сиденья со встроенным датчиком положения) | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Включение привода подъема сиденья водителя |
| 2 | "масса" |
| 3 | Свободен |
| 4 | Информация от датчика положения края подушки сиденья водителя по высоте |
| 5 | Общий для подъема основания сиденья/спинки |
| "a" Электрический 5-контактный разъем (Электропривод сиденья без встроенного датчика положения) (*) | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Включение опускания переднего края подушки сиденья |
| 2 | Свободен |
| 3 | Свободен |
| 4 | Свободен |
| 5 | Включение подъема переднего края подушки сиденья |
| "a" Электрический 5-контактный разъем (Привод сиденья со встроенным датчиком положения) | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Включение привода регулировки сиденья водителя по высоте |
| 2 | "масса" |
| 3 | Свободен |
| 4 | Информация от датчика положения сиденья водителя по высоте |
| 5 | Общий для подушки сиденья и салазок |
| "a" Электрический 5-контактный разъем (Электропривод сиденья без встроенного датчика положения) (*) | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Включение подъема сиденья |
| 2 | Свободен |
| 3 | Свободен |
| 4 | Свободен |
| 5 | Включение опускания сиденья |
| "a" Электрический 5-контактный разъем (Привод сиденья со встроенным датчиком положения) | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Общий для подъема основания сиденья/спинки |
| 2 | "масса" |
| 3 | Свободен |
| 4 | Информация от датчика положения низа спинки сиденья водителя |
| 5 | Вкючение привода регулировки наклона низа спинки сиденья водителя |
| "a" Электрический 5-контактный разъем (Электропривод сиденья без встроенного датчика положения) (*) | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Включение перемещения назад низа спинки сиденья пассажира |
| Включение перемещения низа спинки сиденья водителя вперед | |
| 2 | Свободен |
| 3 | Свободен |
| 4 | Свободен |
| 5 | Включение перемещения вперед низа спинки сиденья пассажира |
| Включение перемещения низа спинки сиденья водителя назад | |
Осцилограмма с датчика электромеханизма 1149464X 04
Точки подключения осцилографа
Не установлено.
