ПРИМЕЧАНИЕ : (*) В случае использовании блока комфорта кресла водителя 9811518380 данный модуль использется только с пассажирской стороны пассажира.

1. Описание

Рисунок : d4eabbtd

(1) Компьютер регулировки обогрева и вентиляции сиденья.

"a" 16-контактный разъем черного цвета.

2. Назначение

Назначение компьютера регулировки обогрева и вентиляции сиденья :

• Получать сигналы от выключателей многофункциональной лицевой панели и от датчиков температуры, встроенных в нагревательные элементы сидений
• Регулировать температуру нагревательного элементаа в зависимости от заданной температуры (Многофункциональная панель управления)
• Управлять вентиляторами сиденья в зависимости от команды (*)

3. Расположение

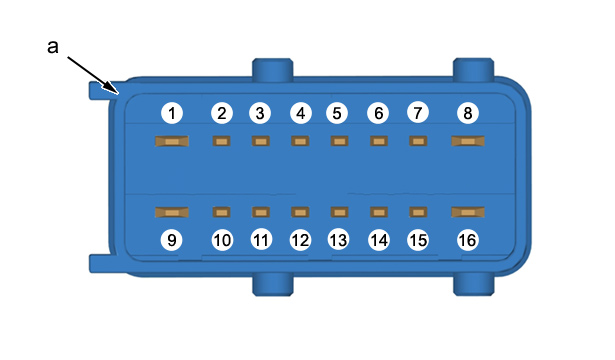

Рисунок : d4eabbud

3.1. Компьютер управления нагревательными элементами и вентилятором переднего сиденья

"a" 16-контактный разъем черного цвета
Номер контакта	Принадлежность каналов разъема
1	Питание модуля сиденья с обогревом (*)
	Питание “+ от центрального переключателя мощности” нагревательных элементов сиденья (*)
2	Свободен
3	Свободен
4 (*)	Управление обогревом сиденья
5	"масса" (Сиденье пассажира) (*)
	Свободен (Сиденье водителя) (*)
6	LIN
7 (*)	Включение вентиляции сиденья
8 (*)	Питание вентиляции сиденья
9	Питание обогрева сиденья
10	Сигнал "+" информации о температуре элемента обогрева
11	Свободен
12	Свободен
13	Свободен
14	Свободен
15	Сигнал "-" информации о температуре элемента обогрева
16	"масса"

3.2. Компьютер регулировки нагревательных элементов и вентиляции заднего сиденья (*)

"a" 16-контактный разъем черного цвета
Номер контакта	Принадлежность каналов разъема
1	Питание "+" сервисной аккумуляторной батареи" компьютера регулировки нагревательных элементов и вентиляции сиденья (*)
	Питание “+ от центрального переключателя мощности” нагревательных элементов сиденья (*)
2	Свободен
3	Свободен
4	Управление обогревом сиденья
5	Свободен
6	Свободен
7	Свободен
8	Свободен
9	Питание обогрева сиденья
10	Сигнал "+" информации о температуре элемента обогрева
11	Управление выключателем обогрева сиденья
12	Свободен
13	Свободен
14	Информация от реостата регулировки температуры элементов обогрева сиденья
15	Сигнал "-" информации о температуре элемента обогрева
16	"масса"

4. "обучение" - инициализация

Не установлено.
