• Электропакет сидений ➠ Описание и работа

1. Описание

Рисунок : d4eag3ud

(1) Элемент обогрева спинки переднего сиденья.

(2) Элемент обогрева подушки переднего сиденья.

2. Назначение

Элементы обогрева сидений, встроенные в спинку и подушку, обеспечивают подогрев сиденья в соответствии с 3 положениями регулятора.

3. Работа

3.1. Элемент обогрева

Нагревательные элементы управляются следующими компьютерами в соответствии с командой пользователя :

• Компьютер комфорта сиденья водителя (Элемент обогрева сиденья водителя с электроприводами)
• Компьютер регулировки обогрева и вентиляции сиденья водителя (Элемент обогрева сиденья водителя с ручной регулировкой)
• Компьютер регулировки элементов обогрева и вентиляции сиденья пассажира (Элементы обогрева сиденья пассажира)

3.2. Датчик температуры

Сопротивление датчика изменяется в зависимости от температуры сиденья.

Компьютеры ниже получают информацию от датчика температуры и управляют следующими элементами обогрева в зависимости от этой информации :

• Компьютер комфорта сиденья водителя (Элемент обогрева сиденья водителя с электроприводами)
• Компьютер регулировки обогрева и вентиляции сиденья водителя (Элемент обогрева сиденья водителя с ручной регулировкой)
• Компьютер регулировки элементов обогрева и вентиляции сиденья пассажира (Элементы обогрева сиденья пассажира)

4. Электрические характеристики

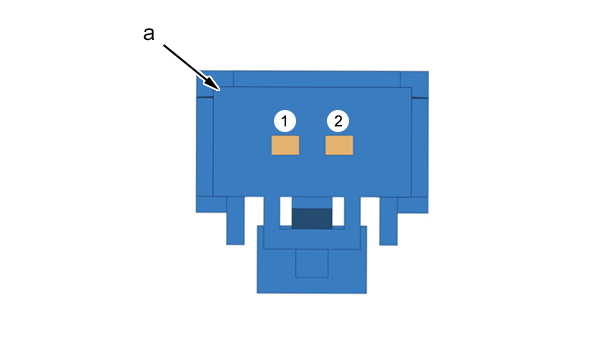

Рисунок : d4eag3wd

"a" Зеленый 2 контактный разъем (Обогревающий мат спинки сиденья).

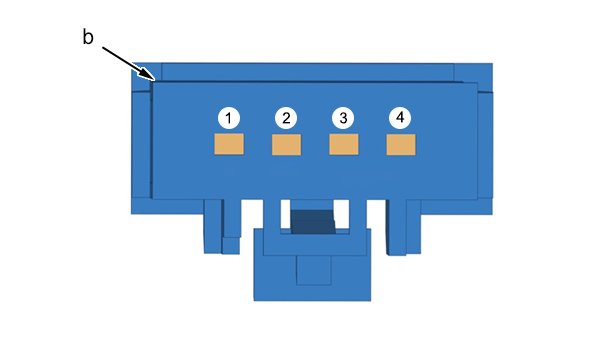

Рисунок : d4eag3xd

"b" Зеленый 4 контактный разъем (Нагревательный элемент подушки сиденья).

4.1. Элементы обогрева, управляемые компьютером регулировки элементов обогрева и вентиляции сиденья пассажира

4.1.1. Подогреваемый мат спинки сиденья пассажира

"a" Зеленый 2 контактный разъем
Назначение каналов	Принадлежность каналов разъема
1	Соединение нагревательных элементов подушки и спинки сиденья пассажира
2	"масса"

4.1.2. Нагревательный элемент подушки сиденья переднего пассажира

4-контактный разъем зеленого цвета связан непосредственно не с встроенным датчиком температуры, а с разъемом нагревательного мата.

"b" Зеленый 4 контактный разъем
Назначение каналов	Принадлежность каналов разъема
1	Соединение нагревательных элементов подушки и спинки сиденья пассажира
2	Сигнал "+" информации о температуре элемента обогрева
3	Сигнал "-" информации о температуре элемента обогрева
4	Питание нагревательного элемента подушки сиденья пассажира

4.2. Элементы обогрева, управляемые компьютером комфорта сиденья водителя

4.2.1. Подогреваемый мат спинки сиденья водителя

"a" Зеленый 2 контактный разъем
Назначение каналов	Принадлежность каналов разъема
1	Соединение элементов обогрева подушки и спинки сиденья водителя
2	"масса"

4.2.2. Нагревательный элемент подушки сиденья водителя

4-контактный разъем зеленого цвета связан непосредственно не с встроенным датчиком температуры, а с разъемом нагревательного мата.

"b" Зеленый 4 контактный разъем
Назначение каналов	Принадлежность каналов разъема
1	Соединение элементов обогрева подушки и спинки сиденья водителя
2	Обратный сигнал "массы" компьютера комфорта сиденья водителя
3	Сигнал "+" информации о температуре элемента обогрева
4	Питание нагревательного элемента подушки сиденья водителя

5. "обучение" - инициализация

Не установлено.
