Особенности проекта
Управление из приложения на Andoid и IOS
Приложение MQTT Start Engine под Android и приложение Анатомия автозапуска PWA под IOS написанное под конкретную задачу управлениея автозапуском через интернет-соединение.
Использование интернет соединения
Контроллер использует SIM-карту для выхода в интернет и каждую минуту в режиме 24/7 передает данные на вывбранный MQTT брокер для поддержания постоянного соединения. Потребление интернет трафика составляет 15-20 Мб в месяц.
Сервера для соединения
Контроллер не привязан к какому то определенному серверу (далее брокеру), а использует сторонние работающие по протоколу MQTT, на сегодя это могут быть:
- clusterfly.ru - полностью бесплатный
- dealgate.ru - бесплатный, умеет работать с Алисой
- wqtt.ru - бесплатно 30 дней, далее 299 RUR/год, работает с Аалисой
- другие MQTT брокеры поддерживающие авторизацию по логину и паролю, включая домашние
Интеграция в системы умного дома
Привязка аккаунта умного дома Яндекс к брокеру позволит;
- Отображать графики температуры и напряжения
- Управлять расписанием запуска из облака
- Получать температуру голосом из Яндекс-колонки
- Голосовой командой запускать двигатель
Первичная конфигурация по Wi-Fi
Подайте питание на устройство, подключитесь к Wi-Fi сети Webasto_XXXXXXX импользуя пароль по умолчанию martinhol221.
Если страница конфигурации не откроется самостоятельно, отключите мобилный интернет оставив подключение только по WI-Fi, в браузере Chrome перейдите на стартовую страницу http://192.168.4.1 , руководствуйтесь ссылками на странице контроллера произведите дальнейшую настройку.
- Параметры подключения к брокеру
- Номер телефона хозяина
- Условия для включения и работы стартера
- При необходимости меняется порядок включения реле для каждого из 10 преднастроенных сценариев
- Натсройка термостата/автопрогрева
- Натсройка реакции на собитие на входных каналах
Управление по звонку является резврным каналом упарвления
- Установите номер телефона хозяина в формате +7XXXXXXXXXX при звонке с которого устройство будет принимать вызов контроллер .
- Смените дополнительный пин-код для упрявления DТMF командами (по умолчанию 1234)
- +7XXXXXXXXXX,#0*1234 - Остановит двигатель
- +7XXXXXXXXXX,#1*1234 - Запустит двигатель
- +7XXXXXXXXXX,#2*1234 - Включит отопитель
- +7XXXXXXXXXX,#3*1234 - Отключит отопитель
- +7XXXXXXXXXX,#555 - отправит SMS отсчёт на номер хозяина
- +7XXXXXXXXXX,#888 - активирует Wi-Fi на 10 минут
- +7XXXXXXXXXX,#777 - перезагрузит GSM модем на плате
- +7XXXXXXXXXX,#999 - перезагрузит весь контроллер, и модем
|
Звонок на номер телефона SIM-карты установленной в контроллере ; |
|

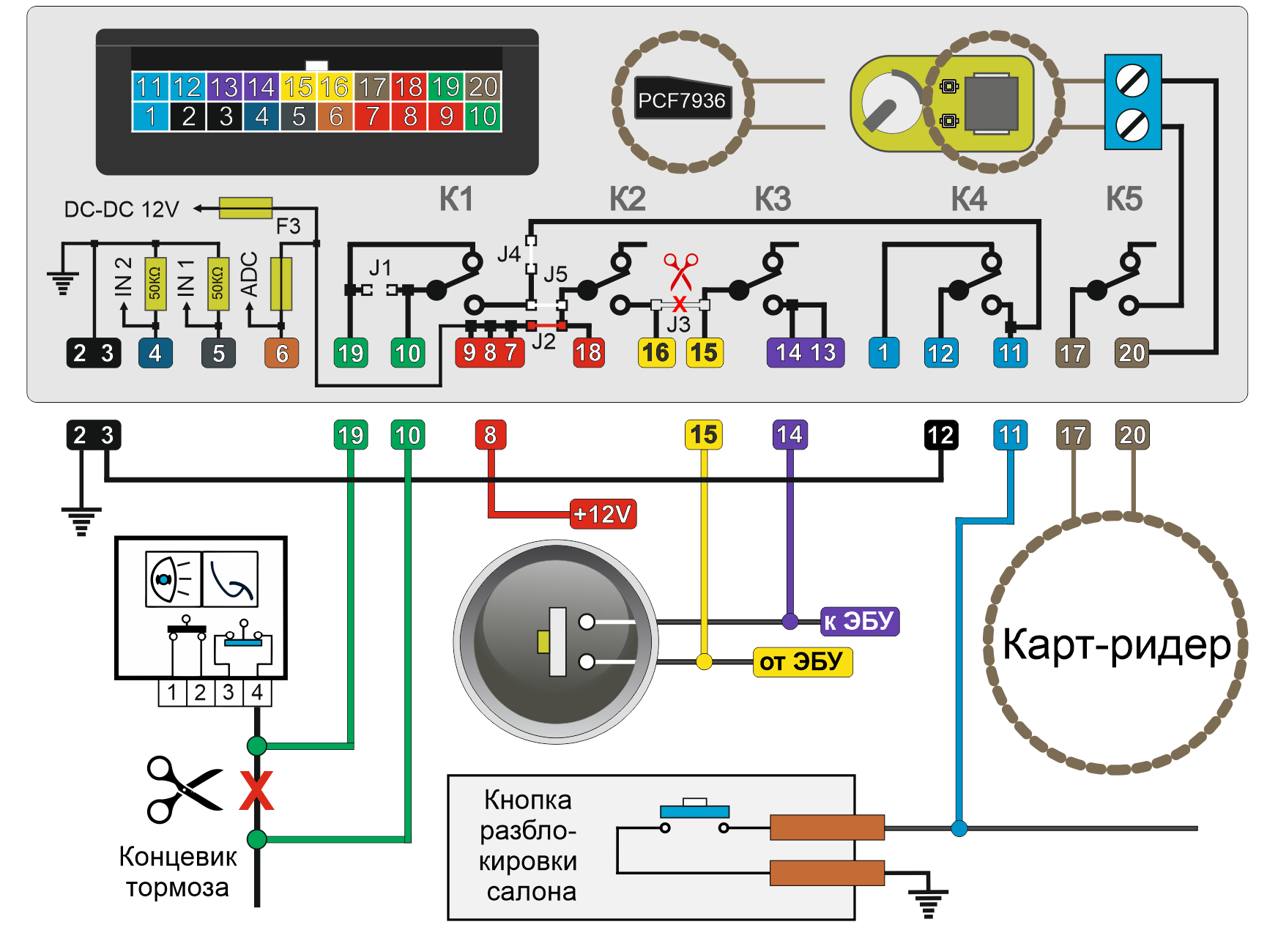

Реле K1 - Иммитирует выжим педали тормоза разрывоам провода на концевик педали тормоза
Реле K2 - не используется
Реле K3 - имитирует нажатие на кнопку запуска
Реле K4 - имитирует нажатие на кнопку блокировки салона
Реле K5 - имитирует наличие ключа вблизи антенны на рулевой колонке через замыкание контура обходчика иммобилайзера.
Расположение перемычек на плате
Сценарий №0 (сработает по таймеру)
Сценарий №1 СТАРТ ДВИГАТЕЛЯ (дублирование нажалия кнопки из приложения)
Сценарий №2 Включить отопитель
Сценарий №3 Отключить отопитель
Сценарий №4 (закрыть/открыть)
Сценарий №5 (закрыть/открыть)
Сценарий №6
Сценарий №7
Сценарий №8
Сценарий №9
Для быстрой настройки сценариев через страницу импорта кофгурации контроллера http://192.168.4.1/export замените только эти строки конфигурации (важно не потерять и не добавить лишние знаки)
