| Рисунок : d4ea898d |  |
(1) Инжектор карбамида.
"a" 2-контактный разъем черного цвета.
"b" Выход раствора мочевины.
"c" Вход раствора мочевины.
Форсунка для системы выпуска, раствор мочевины находится в подогреваемом трубопроводе чтобы обеспечить снижение выбросов NOx.
Форсунка мочевины питается от компьютера управления двигателем, который регулирует количество подаваемого раствора мочевины в зависимости от нагрузки двигателя.
Форсунка присадки впрыскивает водный раствор мочевины CO (NH2). Оксид азота, вступая в системе выпуска в реакцию с раствором мочевины, образует воду H2O и азот N2 и окись углерода CO2.
 | |

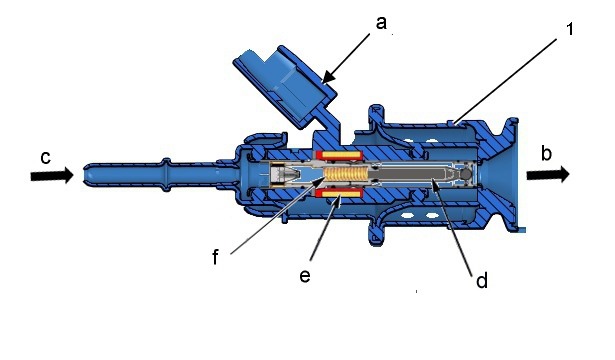

| Рисунок : d4ea897d | |
(1) Инжектор карбамида.
"a" 2-контактный разъем черного цвета.
"b" Выход раствора мочевины.
"c" Вход раствора мочевины.
"d" Игла форсунки.
"e" Катушка.
"f" Возвратная пружина.
Работа форсунки присадки при каждом электрическом импульсе :
- Игла форсунки "d" поднимается со своего седла
- Раствор мочевины под давлением распыляется в виде частиц средним диаметром от 40 до 100 микрон перед седлом клапана
| Обозначение | Значение |
| Номинальное напряжение | 12 В |
| Сопротивление | 12 Ом |
| Давление в системе питания | 4...9 бар |
| Статический расход при 5 бар | 67,2 г/мин |
| Динамический расход при 5 бар | 5,4 ± 4 % мг/цикл |
 | |

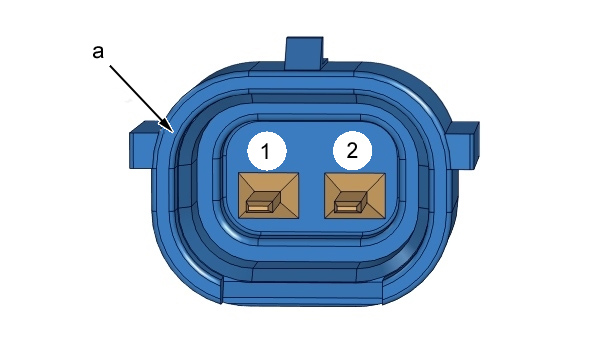

| Рисунок : d2aa02pd | |
| "a" 2-контактный разъем черного цвета | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Питание форсунки карбамида |
| 2 | Управление форсункой впрыска карбамида |
В случае замены элемента требуется проведение инициализации.
