УСЛОВИЯ ВОЗНИКНОВЕНИЯ
При движении, при включенном насосе подачи карбамида и подаче давления в контур подачи карбамидаРАБОТА ПРИ ПОСЛЕПРОДАЖНОМ ОБСЛУЖИВАНИИ
Проверка форсунки карбамида .
Чтение кодов ошибок.
Замена форсунки впрыска карбамида (при необходимости).
Инициализация кодов ошибок системы deNOx.
1 Инжектор карбамида (реф. 98 139 301 80) (при необходимости).
1 Металлический хомут (реф. 98 237 435 80) (при необходимости).
ОБЯЗАТЕЛЬНО : Соблюдать порядок использования диагностического прибора . Выполняемая диагностика отображается на центральных серверах в том и только в том случае, если она выполняется в режиме интернет-соединения, если техник допущен к применению методов направленной диагностики, и если диагностика выполняется с помощью меню "ПОИСК НЕИСПРАВНОСТИ" в закладке "Диагностика" или "Эксперт" . В конце Общего теста дождаться запуска приложения диагностики (главная страница с выбором методов по разделам) . Выйти из сеанса диагностики, возвратившись на главную страницу . Подтвердите сообщение "Желаете ли вы выйти из текущего сеанса?"
Выполните считывание кодов неисправности :
- При наличии одного или нескольких кодов ошибок P20F6, P208E : Выполнить проверку 1 + Дополнительная операция
- При отсутствии кодов неисправностей P20F6, P208E : Выполнить проверку 1
ПРИМЕЧАНИЕ : Код или коды неисправности могут сопровождаться другими кодами неисправности
 | |
| Рисунок : b1cw00ed | |
Проверьте наличие следов утечки и наличие кристаллизации на форсунке карбамида (1) (В "a" ).
При наличии следов утечки и кристаллизации : Возможны 2 причины :
- Отсутствие герметичности между форсункой карбамида (1) и корпусом сажевого фильтра
- Отсутствие герметичности внутренней прокладки форсунки карбамида (1)
Почистите форсунку карбамида (1), используя деминерализованную воду для удаления отложений кристаллов раствора карбамида.
Выполните тест исполнительного механизма форсунки карбамида (1).
Запустить двигатель.
Определите место утечки :
- При утечке из форсунки карбамида (1) : Выполнить проверку 2
- При отсутствии герметичности между форсункой карбамида (1) и корпусом сажевого фильтра : Форсунка карбамида (1) не является причиной утечки ; Не применять этот документ ; Примените соответствующую Ноту TSB
Дополнительные детали, подлежащие обязательной замене : 1 Хомут (Инжектор карбамида ).
Кроме того, для осуществления этой работы необходимо выполнить следующие операции :
- Соблюдайте чистоту и правила безопасного выполнения работ
- Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи
Выполнить тест расхода форсунки карбамида ; С помощью диагностического прибора.
 | |

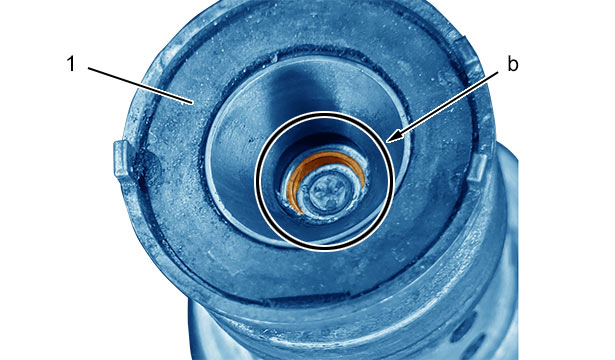

| Рисунок : b1cw00cd | |
Проверьте форсунку карбамида (1) (В "b" ) :
- Если уплотнитель поврежден : Выполнить работу
- Если отсутствует утечка на форсунке карбамида (1) и результаты теста расхода форсунки карбамида соответствуют норме : Форсунка карбамида (1) не является причиной утечки ; Не применять этот документ ; Примените соответствующую Ноту TSB
ПРИМЕЧАНИЕ : В случае повторного использования форсунки карбамида :Замените уплотнитель
Дополнительные детали, подлежащие обязательной замене : 1 Хомут (Инжектор карбамида ).
Кроме того, для осуществления этой работы необходимо выполнить следующие операции :
- Соблюдайте чистоту и правила безопасного выполнения работ
- Выполните необходимые операции перед отсоединение сервисной аккумуляторной батареи
- Соблюдайте требуемые моменты затяжки
- Выполнить необходимые операции после подключения сервисной аккумуляторной батареи
ПРИМЕЧАНИЕ : Перед подключением подогреваемого трубопровода карбамида к форсунке карбамида (1) : Произведите тест исполнительного элемента насоса карбамида для удаления воздуха из контура карбамида
ПРИМЕЧАНИЕ : Уплотнительная прокладка поставляется наклеенной на новую форсунку карбамида
ПРИМЕЧАНИЕ : Примите меры предосторожности во избежание разбрызгивания раствора карбамида в ходе теста исполнительного элемента насоса карбамида
Инициализировать коды ошибок системы deNOx.
Удалить коды ошибок из памяти компьютера управления двигателем.
C5 AIRCROSS (C84)
Оплачиваемое время : 1,20H.
Код операции : 9R11RP00.
СЕРИЙНОЕ РЕШЕНИЕ
C5 AIRCROSS (C84) И ДВИГАТЕЛЬ ТИП DV И СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ДВИГАТЕЛЯ EURO 6.3
Начиная с номера OPR 16459 : Изменение в серийном производстве форсунки карбамида.
ПРИМЕЧАНИЕ : По ИНЦИДЕНТУ, СВЯЗАННОМУ С БЕЗОПАСНОСТЬЮ, и только в этом случае, направить отчет по безопасности (DID S) для получения необходимых инструкций, в том числе и в случае применимости настоящего документа . По инцидентам, не связанным с безопасностью, в случае ПОВТОРНОГО ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ после применения настоящего документа, необходимо оформлять отчет DID (*) (см. ниже)
(*) Dealer Issue Detection неисправности (DID I), если сервисный центр смог устранить проблему без участия службы технической поддержки.
(*) Dealer Issue Detection технической помощи (DID A), если сервисный центр обратился за технической поддержкой для устранения проблемы.
