Управляемый генератор CL15

Смотри так же:
1. Описание
Рисунок : d4ea1jld
(1) Управляемый генератор.
"a" "положительная" клемма.
"b" 1 -контактный разъем.
2. РОЛЬ
Управляемый генератор позволяет трансформировать механическую энергию (вращение двигателя) в электрическую в форме переменного тока, преобразованного в постоянный.
Управление управляемым генератором позволяет регулировать выходное напряжение в зависимости от состояния заряда сервисной аккумуляторной батареи и действий водителя, чтобы уменьшить потребление тока, а значит, расход топлива.
3. Функционирование

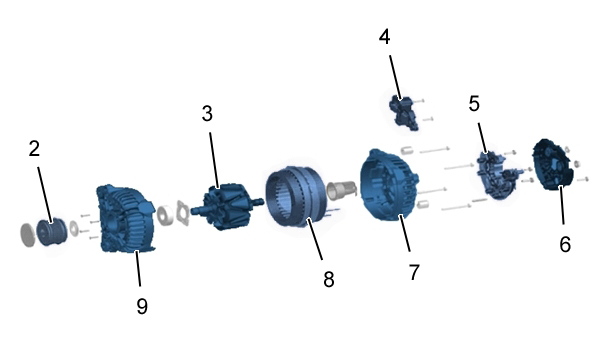

Рисунок : d4ea1jpd
(2) Шкив управляемого генератора.
(3) ротор.
(4) Управляемый генератор.
(5) Диодный мостик.
(6) Защитная крышка.
(7) Корпус управляемого генератора (Задняя часть).
(8) Статор.
(9) Корпус управляемого генератора (Передняя часть).
Шкив управляемого генератора приводится ремнем привода оборудования и вращает ротор генератора, служащий якорем.
Ротор представляет собой электромагнит, постоянно питаемый током возбуждения.
Обмотка, расположенная на сердеченике электромагнита, через который проходит ток возбуждения, позволяет создать индуктивный магнитный поток.
Статор, который играет роль неподвижного якоря, состоит из обмотки, на которую действует магнитное поле, создавая переменный ток.
Выпрямление получаемого переменного тока осуществляется с помощью силового диодного моста.
Регулирование получаемого электрического тока осуществляется путем воздействия на цепь возбуждения с помощью регулятора, управляемого компьютером управления двигателем.
4. Электрические характеристики

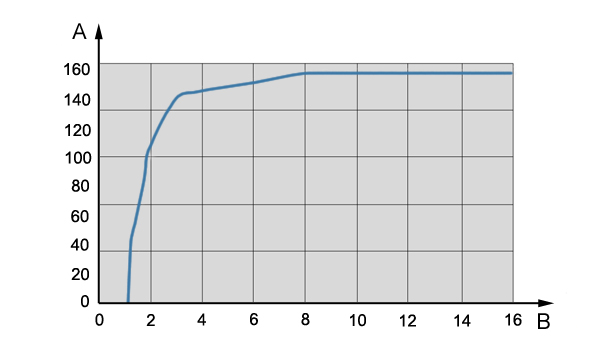

Рисунок : d4eab3td
"A" Сила тока (В амперах).
"B" Режим управляемого генератора ( x1000В мин-1).
Сила тока выхода
Сила тока (В амперах) Режим управляемого генератора (В мин-1)
89 1800
105 2000
139 3000
145 4000
151 6000
157 8000
157 15000
Назначение Напряжение (Вольт)
Максимальное поставляемое напряжение 14.5
Минимальное поставляемое напряжение 14.1

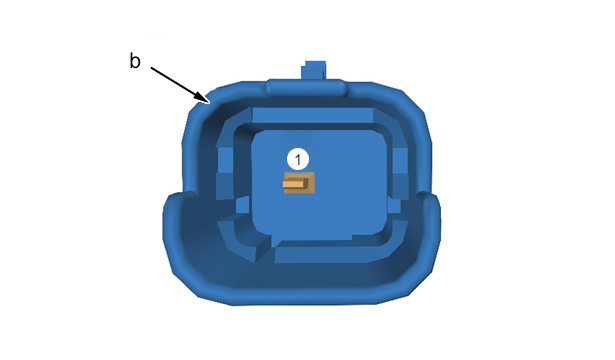

Рисунок : d4eajqpd
"b" 1 -контактный разъем
Номер контакта Назначение контактов разъема
1 Управление регулятором / Информация о состоянии генератора
5. "обучение" - инициализация
Без объекта.
