Управляемый генератор CL18

Смотри так же:
1. Описание
Рисунок : d1ag14sd
(1) Панель приборов.
"a" Клемма "+" внутреннего питания и силового выхода.
"b" Черный 1-клеммный разъем .
2. Назначение
Управляемый генератор позволяет трансформировать механическую энергию (вращение двигателя) в электрическую в форме переменного тока, преобразованного в постоянный.
Управление генератором позволяет регулировать напряжение выхода в зависимости от состояния заряда сервисной аккумуляторной батареи и действий водителя, чтобы снизить потребление энергии и, соответственно, расход топлива.
3. Работа

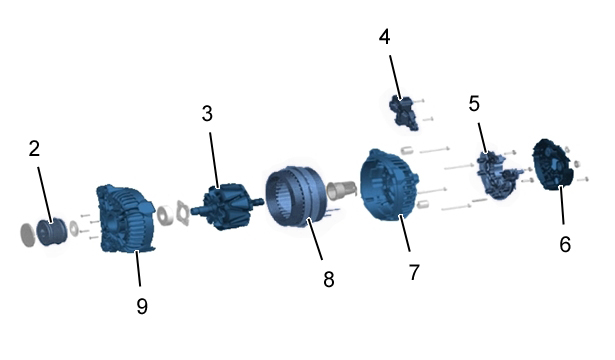

Рисунок : d4ea1jpd
(2) Шкив генератора .
(3) ротор.
(4) Управляемый генератор.
(5) Силовая электроника.
(6) Защитная крышка.
(7) Корпус управляемого генератора (Задний подшипник).
(8) Статор.
(9) Корпус управляемого генератора (Передний подшипник).
Шкив генератора, приводимый ремнем привода навесного оборудования, приводит в движение ротор, который выполняет роль индуктора.
Ротор представляет собой электромагнит, постоянно питаемый током возбуждения.
Обмотка, расположенная на сердеченике электромагнита, через который проходит ток возбуждения, позволяет создать индуктивный магнитный поток.
Статор, который играет роль неподвижного якоря, состоит из обмотки, на которую действует магнитное поле, создавая переменный ток.
Выпрямление получаемого переменного тока осуществляется с помощью силового диодного моста.
Регулирование получаемого электрического тока осуществляется путем воздействия на цепь возбуждения с помощью регулятора, управляемого компьютером управления двигателем.
4. Электрические характеристики
Выходная сила тока при наружной температуре 23°C (Ампер) Режим управляемого генератора (В об/мин)
108 1800
176 4000
Обозначение Минимальное значение Номинальное значение Максимальное значение
Напряжение регулировки (Вольт) 14,1 14,3 14,5

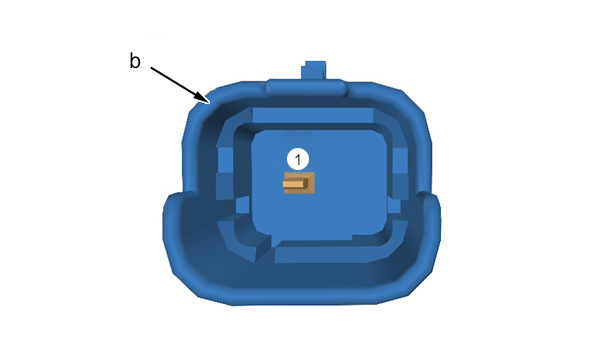

Рисунок : d4eajqpd
"b" 1-контактный разъем черного цвета
Назначение каналов Принадлежность каналов разъема
1 Включение управляемого регулятора / Информация о состоянии генератора
5. "обучение" - инициализация
В случае замены элемента требуется проведение инициализации.
