| Рисунок : d4eadgtd |  |
(1) Датчик давления и температуры воздуха во впускной системе.
"a" 4-контактный разъем черного цвета.
Датчик объединяет в себе функции датчика температуры и датчика давления :
- Датчик давления впускного воздуха – это датчик пьезорезистивного типа
- Датчик температуры воздуха на впуске - резистивный датчик с отрицательным температурным коэффициентом сопротивления (ТКС).
Датчик давления и температуры позволяет определить :
- Давление воздуха во впускном коллекторе
- Температуры впускного воздуха
 | |

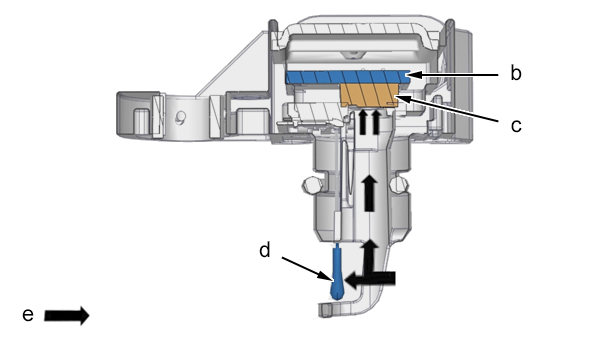

| Рисунок : d4eadgud | |
"b" Пластина с тензометром.
"c" Диафрагма.
"d" Тензометр для измерения температуры воздуха.
"e" Подаваемый поток воздуха.
Поток воздуха на впуске разделяется в датчике на два потока :
- Часть воздуха оказывает давление на диафрагму датчика давления впускного воздуха
- Другая часть воздуха вызывает изменение сопротивление тензометра с отрицательным ТКС.
Сила давления впускного воздуха на диафрагму датчика давления воздуха на впуске преобразуется в значение электрического напряжения..
Значение сопротивления CTN ("отрицательный" температурный коэффициент) меняется в зависимости от изменения температуры :
- Если температура растет, значение сопротивления уменьшается
- Если температура падает, значение сопротивления увеличивается
| Обозначение | Минимальная величина | Номинальное значение | Максимальное значение |
| Напряжение питания (Вольт) | 4,5 | 5 | 5,5 |
| Давление, измеренное датчиком давления и температуры воздуха на впуске (В бар) | 0,15 | - | 3,5 |
| Температура, измеренная датчиком давления и температуры воздуха на впуске (в °C) | -40 | - | 150 |
| Ток в цепи питания ( миллиампер) | - | 8 | 10 |
 | |

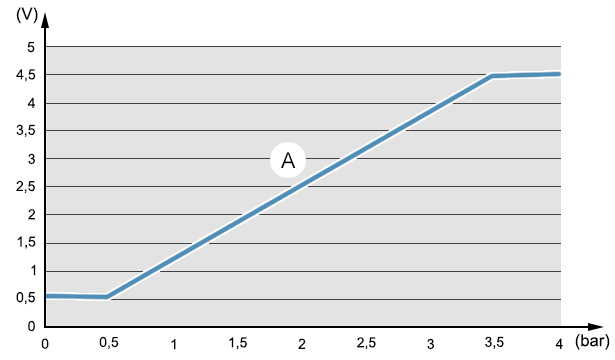

| Рисунок : d4eadgvd | |
"V" Напряжение выхода датчика давления и температуры воздуха впуска (Вольт).
"bar" Абсолютное давление, измеренное датчиком давления и температуры воздуха на впуске (В бар).
"A" Изменение напряжения на выходе датчика давления и температуры впускного воздуха в зависимости от давления впускного воздуха.
 | |

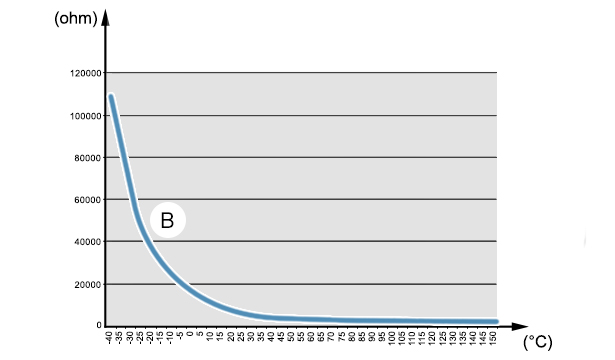

| Рисунок : d4eadgwd | |
(ohm) Сопротивление (Ом).
(°C) Температура в градусах Цельсия.
"B" Изменение сопротивления датчика давления и температуры впускного воздуха в зависимости от температуры впускного воздуха.
| Температура ( °C) | Минимальное сопротивление (Ом) | Номинальное сопротивление (Ом) | Максимальное сопротивление (Ом) |
| -40 ± 2 | 101010 | 107300 | 113580 |
| -35 ± 2 | 76235 | 80709 | 85183 |
| -30 ± 2 | 58083 | 61296 | 64508 |
| -25 ± 2 | 44653 | 46980 | 49306 |
| -20 ± 2 | 34625 | 36322 | 38020 |
| -15 ± 2 | 27063 | 28317 | 29564 |
| -10 ± 2 | 21328 | 22251 | 23174 |
| -5 ± 2 | 16931 | 17618 | 18305 |
| 0 ± 2 | 13536 | 14051 | 14565 |
| 5 ± 2 | 10896 | 11284 | 11671 |
| 10 ± 2 | 8829 | 9121 | 9414 |
| 15 ± 2 | 7198 | 7421 | 7643 |
| 20 ± 2 | 5904 | 6073 | 6243 |
| 25 ± 2 | 4871 | 5000 | 5129 |
| 30 ± 2 | 4040 | 4139 | 4238 |
| 35 ± 2 | 3369 | 3445 | 3521 |
| 40 ± 2 | 2824 | 2882 | 2940 |
| 45 ± 2 | 2378 | 2423 | 2468 |
| 50 ± 2 | 2012 | 2046 | 2081 |
| 55 ± 2 | 1710 | 1736 | 1763 |
| 60 ± 2 | 1460 | 1480 | 1500 |
| 65 ± 2 | 1251 | 1267 | 1282 |
| 70 ± 2 | 1077 | 1088 | 1099 |
| 75 ± 2 | 928 | 939 | 950 |
| 80 ± 2 | 802 | 813 | 824 |
| 85 ± 2 | 696 | 707 | 717 |
| 90 ± 2 | 606 | 616 | 626 |
| 95 ± 2 | 530 | 539 | 549 |
| 100 ± 2 | 464 | 473 | 482 |
| 105 ± 2 | 408 | 417 | 425 |
| 110 ± 2 | 360 | 368 | 376 |
| 115 ± 2 | 319 | 326 | 333 |
| 120 ± 2 | 283 | 290 | 297 |
| 125 ± 3 | 252 | 258 | 264 |
| 130 ± 3 | 225 | 231 | 237 |
| 135 ± 3 | 201 | 206 | 212 |
| 140 ± 3 | 180 | 185 | 191 |
| 145 ± 3 | 162 | 167 | 172 |
| 150 ± 3 | 146 | 150 | 155 |
 | |

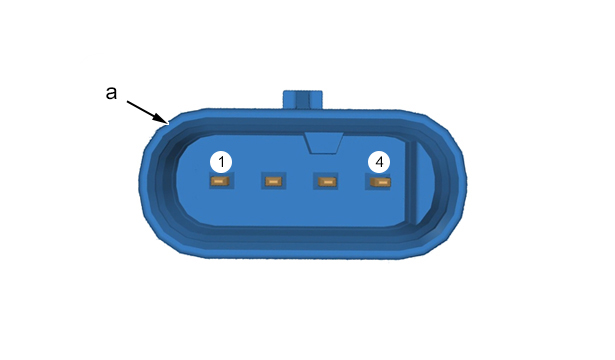

| Рисунок : d4eadgxd | |
| "a" 4-контактный разъем черного цвета | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| 1 | Сигнал давления воздуха впуска |
| 2 | Питание датчика давления и температуры воздуха впуска |
| 3 | Сигнал температуры воздуха впуска |
| 4 | "масса" датчика и температуры впускного воздуха |
