Компьютер доступа с занятыми руками

Смотри так же:
1. Описание
Рисунок : d4eabd3d
(1) Компьютер доступа с занятыми руками .
"a" 4-контактный разъем черного цвета.
"b" 4-контактный разъем черного цвета.
2. Назначение
Назначение компьютера системы доступа с занятыми руками :
  • Получать и обрабатывать сигналы датчика доступа с занятыми руками
  • Передавать информацию обнаружения командного жеста открытия/закрытия двери багажного отделения с электроприводом в интеллектуальный коммутационный блок
3. Электрические характеристики

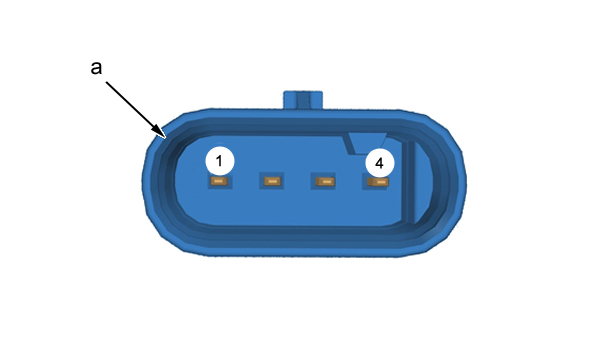

Рисунок : d4eabd4d
"a" 4-контактный разъем черного цвета
Номер контакта Принадлежность каналов разъема
1 "масса"
2 Не подключен
3 LIN
4 Питание "+" сервисной аккумуляторной батареи

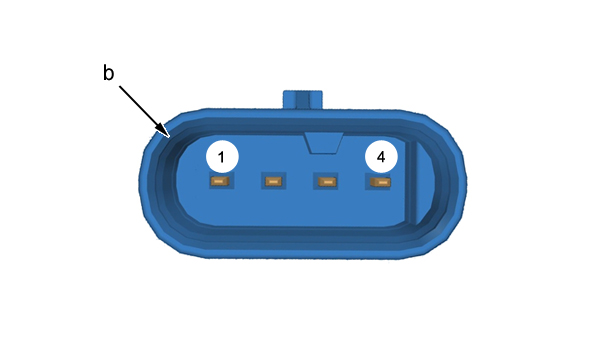

Рисунок : d4eabd5d
"b" 4-контактный разъем черного цвета
Номер контакта Принадлежность каналов разъема
1 Электропитание верхней антенны датчика доступа с занятыми руками
2 Сигнал верхней антенны датчика доступа с занятыми руками
3 Сигнал нижней антенны датчика доступа с занятыми руками
4 Электропитание нижней антенны датчика доступа с занятыми руками
4. "обучение" - инициализация
Не установлено.
