Датчик доступа с занятыми руками

Смотри так же:
1. Описание
Рисунок : d4eabund
(1) Датчик доступа с занятыми руками .

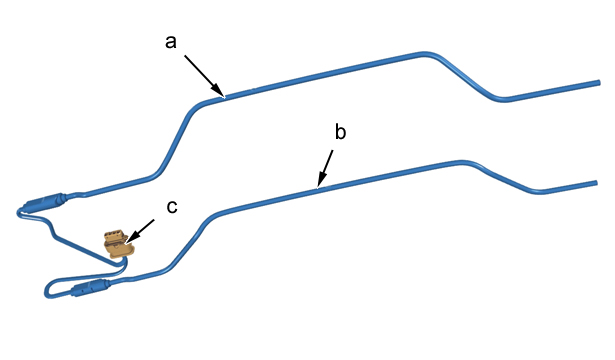

Рисунок : d4eabuod
"a" Верхняя антенна датчика доступа с занятыми руками (Красный ).
"b" Нижняя антенна датчика доступа с занятыми руками (Черный).
"c" 4-контактный разъем черного цвета.
2. Назначение
Назначение датчика доступа с занятыми руками - обнаружить управляющий жест открытия/закрытия двери багажного отделения с электроприводом.
3. Работа
Каждая антенна "a" и "b" получает питание в виде переменного сигнала и создает электромагнитное поле.
Внутренний проводник антенны позволяет воспринимать создаваемые электромагнитные поля.
Движение ноги рядом с антенной изменяет электромагнитные поля и, следовательно, изменяет принимаемый сигнал.
Анализ этих принимаемых сигналов позволяет компьютеру доступа с занятыми руками распознать жест пользователя.
4. Электрические характеристики

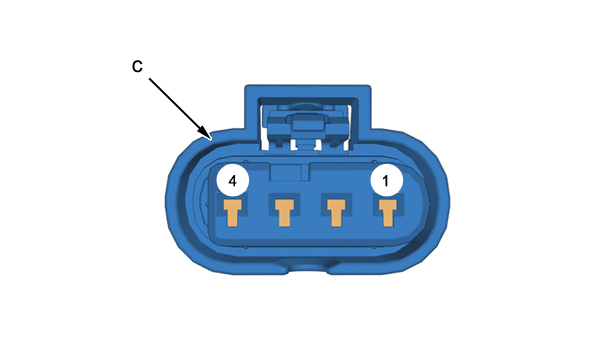

Рисунок : d4eabdad
"c" 4-контактный разъем черного цвета
Номер контакта Принадлежность каналов разъема
1 Электропитание верхней антенны датчика доступа с занятыми руками
2 Сигнал верхней антенны датчика доступа с занятыми руками
3 Сигнал нижней антенны датчика доступа с занятыми руками
4 Электропитание нижней антенны датчика доступа с занятыми руками
5. "обучение" - инициализация
Не установлено.
