Расположение : Элементы системы deNOx

Смотри так же:
Рисунок : b1hb1t0d
(1) Резервуар для карбамида.
(2) Модуль насоса введения карбомида с датчиком уровня.
(3) Трубопровод подогрева карбамида.

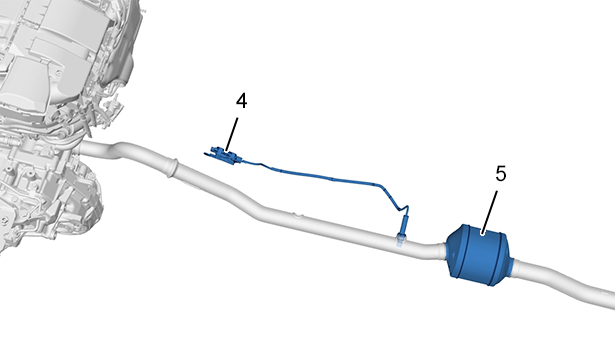

Рисунок : b1hb23hd
(4) Выходной датчик NOx.
(5) Преобразователь карбамида .

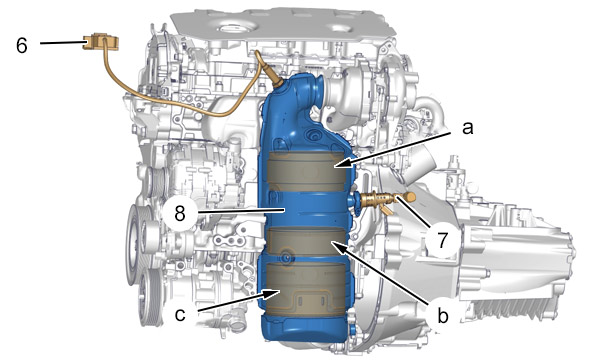

Рисунок : b1hb23kd
(6) Входной датчик NOx.
(7) Инжектор карбамида.
(8) Узел адсорбера NOx/каталитического нейтрализатора NOx/сажевого фильтра.
"a" Поглотитель deNOx.
"b" Каталитический нейтрализатор для снижения выбросов NOx.
"c" Каталитический нейтрализатор для снижения выбросов NOx / Сажевый фильтр.
