| Рисунок : d4ea8snd |  |
(1) Датчик NOx.
"a" Серый разъем на 5 контактов.
"b" Компьютер системы NOx.
Датчик NOx предназначен для измерения общей объемной доли оксидов азота (NOx) и обогащения отработавших газов на выходе системы снижения NOx.
 | |

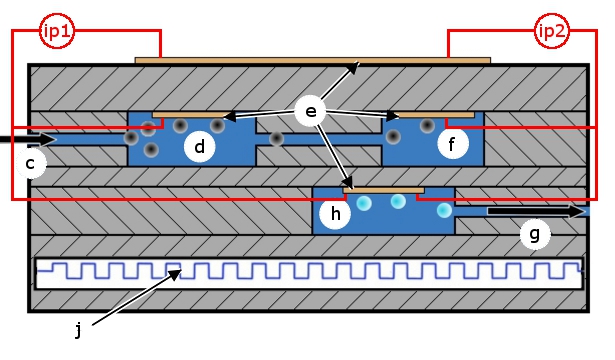

| Рисунок : d4ea8smd | |
"c" Патрубок входа отработавших газов.
"d" Измерительная камера содержания кислорода.
"e" Измерительные электроды.
"f" Измерительная камера содержания азота.
"g" Наружный воздух для сравнения.
"h" Эталонная камера.
"j" Терморезистор.
В датчике NOx имеются измерительные камеры и эталонная камера, которая измеряет содержание кислорода в наружном воздухе.
Электроды позволяют датчику NOx поглощать кислород, присутствующий в отработавших газах.
Кислород, содержащийся в отработавших газах, собирается кислородным датчиком током поглощения "ip1" и сохраняется в камере сравнения "d".
Датчик NOx сравнивает содержание кислорода в измерительной камере "d" с содержанием кислорода в эталонной камере "h".
Для получения коэффициента лямбда равного 1, содержание кислорода в измерительной камере "d" и в эталонной камере "h" должно быть одинаковым.
Величина насосного тока связана с потоком кислорода, поступающего с отработавшими газами, необходимого для регенерации кислорода в измерительной камере "d" и получения коэффициент избытка воздуха 1.
Если коэффициент избытка воздуха выше 1 в измерительной камере "d", насосный ток положителен, избыток кислорода, содержащегося в измерительной камере, отбирается и направляется в отработавшие газы.
Если коэффициент избытка воздуха ниже 1 в измерительной камере "d", насосный ток отрицателен, недостающее количество кислорода отбирается из отработавших газов и направляется в измерительную камеру .
При коэффициенте лямбда равном 1 датчик NOx выдает напряжение 0,45 В.
Получение электрического сигнала, пропорционального содержанию кислорода измерением тока "ip1", необходимого в насосной камере, чтобы регулировать содержание кислорода в измерительной камере.
Вторая измерительная камера "f" предназначена для измерения содержания азота в отработавших газах.
Измерение тока всасывания "ip2" дает пропорциональное отражение доли азота в отработавших газах.
Компьютер системы NOx обрабатывает информацию от датчика NOx и передает ее в форме сообщения по мультиплексной сети.
 | |

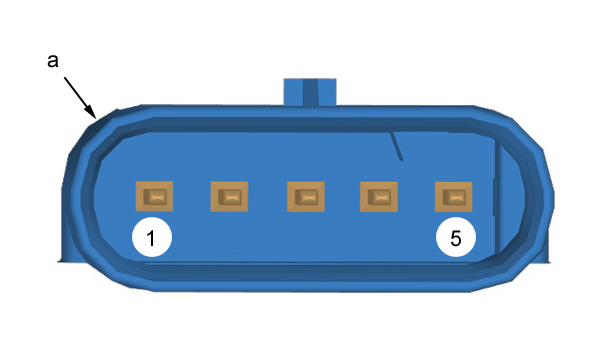

| Рисунок : d2aa0ejd | |
| "a" Серый разъем на 5 контактов | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Напряжение питания |
| 2 | CAN High dépollution (*) |
| CAN HS CMM High (Мультиплексная архитектура NEA) (*) | |
| 3 | CAN Low dépollution (*) |
| CAN HS CMM Low (Мультиплексная архитектура NEA) (*) | |
| 4 | "масса" |
| 5 | Свободен |
В случае замены элемента требуется проведение инициализации.
