| Рисунок : d4ea9fpd |  |
(1) Датчик дифференциального давления сажевого фильтра.
"a" Коричневый 3 контактный разъем .
"b" Датчик давления на выходе из сажевого фильтра.
"c" Датчик давления на входе в сажевый фильтр.
Датчик дифференциального давления сажевого фильтра - пьезорезистивный.
Датчик дифференциального давления сажевого фильтра измеряет различие в давлении отработавших газов на входе и выходе сажевого фильтра.
 | |

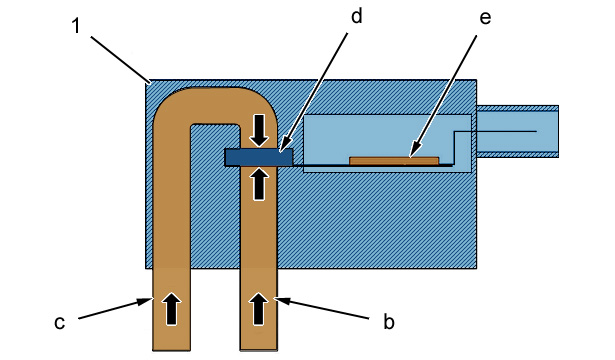

| Рисунок : d4ea0a8d | |
(1) Датчик дифференциального давления сажевого фильтра.
"b" Датчик давления на выходе из сажевого фильтра.
"c" Датчик давления на входе в сажевый фильтр.
"d" Пьезорезистивный датчик.
"e" Встроенная электроника.
Датчик является пассивным датчиком со встроенной электроникой, питаемый от компьютера управления двигателем.
На датчик дифференциального давления сажевого фильтра на верхнюю сторону действует давление на входе, а на нижнюю - давление на выходе сажевого фильтра.
Разность давления на входе и на выходе сажевого фильтра вызывает изменение сопротивления пьезорезисторного датчика.
В зависимости от сопротивления пьезорезистивного датчика встроенная электронная схема генерирует код, который пересылается в компьютер управления двигателем.
Датчик дифференциального давления сажевого фильтра обладает автодиагностикой и информирует компьютер управления двигателем о появлении неисправности.
 | |

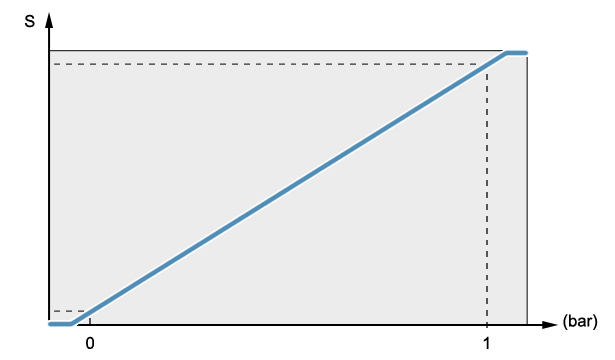

| Рисунок : d4ea9fqd | |
"S" Цифровой выходной сигнал датчика дифференциального давления сажевого фильтра.
(bar) Разность значений далвения, измеренных на входе и на выходе сажевого фильтра в барах.
Выходной сигнал датчика дифференциального давления сажевого фильтра пропорционален разности давлений на входе и на выходе сажевого фильтра.
| Обозначение | Величины |
| Напряжение питания | 5 ± 0,25 вольт |
| Максимальная сила тока | 20 мА |
| Ряд измеряемого дифференциального давления | Измеренное дифференциальное давление составляет от 0 до 1 бар |
| Максимальное давление, не вызывающее окончательное повреждение датчика | Максимальное давления на входе : 2,4 бар |
| Максимальное давления на выходе : 1,3 бар | |
| Максимальное допускаемое давление, не вызывающее механического разрушения датчика | Давление на входе : 3,3 бар |
| Давление на выходе : 1,4 бар |
 | |

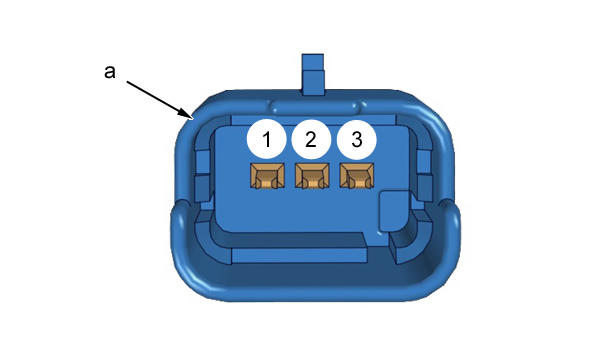

| Рисунок : d4ea9frd | |
| "a" Коричневый 3 контактный разъем | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| 1 | Выходной сигнал датчика перепада давления в сажевом фильтре |
| 2 | "масса" датчика дифференциального давления сажевого фильтра |
| 3 | Питание датчика дифференциального давления фильтра твердых частиц |
