| Рисунок : d4eameld |  |
(1) Датчик сажи.
"a" 4-контактный разъем черного цвета.
"b" Компьютер датчика сажи.
Датчик сажи позволяет контролировать выбросы частиц и таким образом находить трещины на сажевом фильтре.
 | |

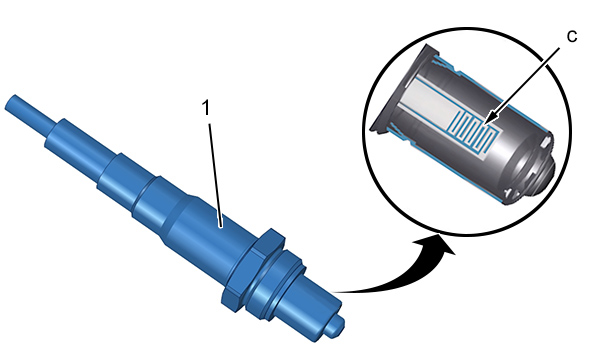

| Рисунок : d4eamend | |
(1) Датчик сажи.
"c" Поверхность датчика сажи.
Датчик сажи позволяет измерять частицы, уловленные на поверхности датчика.
 | |

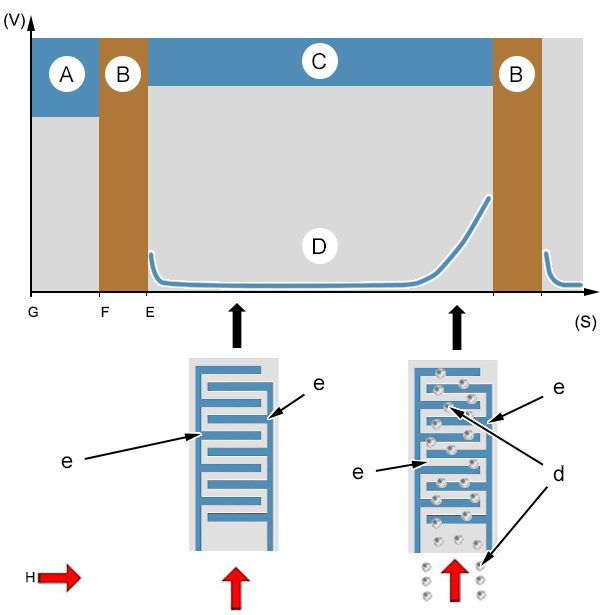

| Рисунок : d4eameop | |
(s) Время измерения датчика сажи в секундах.
(V) Выходное напряжение датчика сажи в вольтах.
"A" Фаза точки росы.
"B" Фаза регенерации датчика сажи.
"C" Фаза отложения сажи.
"D" Изменение выходного напряжения датчика сажи в зависимости от отложений сажи на перемежающихся электродах.
"E" Начало измерения датчика сажи.
"F" Окончание фазы точки росы.
"G" Запуск ДВС.
"H" Поток отработавших газов.
"d"Сажа.
"e" Перемежающиеся электроды.
После включения зажигания компьютер датчика сажи подает питание на резистор подогрева датчика сажи для достижения температуры около 200°C.
После прохождения точки росы "A" компьютер датчика сажи управляет резистором подогрева для увеличения температуры до 785°C, чтобы сжечь сажу, присутствующую на датчике сажи.
После регенерации сажи на перемежающихся электродах "e" компьютер датчика сажи выравнивает температуру датчика относительно температуры отработавших газов.
Частицы сажи образуют токопроводящие следы сажи на перемежающихся электродах "e".
Сопротивление между перемежающимися электродами "e" зависит от поглощения сажи.
Датчик сажи отправляет сигнал в виде электрического тока на компьютер датчика сажи.
Компьютер датчика сажи интерпретирует информацию, отправленную датчиком сажи, и передает ее в виде сообщений по мультиплексной сети.
 | |

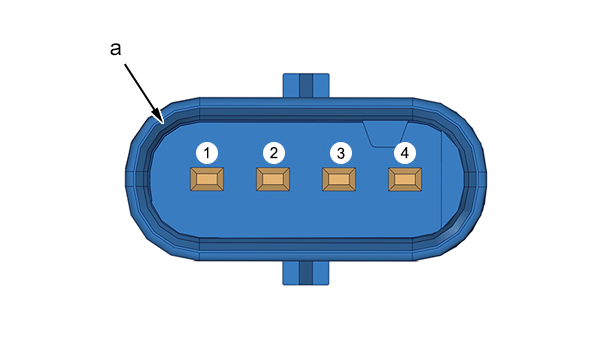

| Рисунок : d4eae93d | |
| "a" Черный 4-клеммный разъем | |
|---|---|
| N° контакта | Принадлежность каналов разъема |
| 1 | "масса" |
| 2 | CAN Low dépollution (*) |
| CAN HS CMM Low (Мультиплексная архитектура NEA) (*) | |
| 3 | CAN High dépollution (*) |
| CAN HS CMM High (Мультиплексная архитектура NEA) (*) | |
| 4 | Электрическое питание |
ПРИМЕЧАНИЕ : (*) : В зависимости от версии.
Не установлено.
