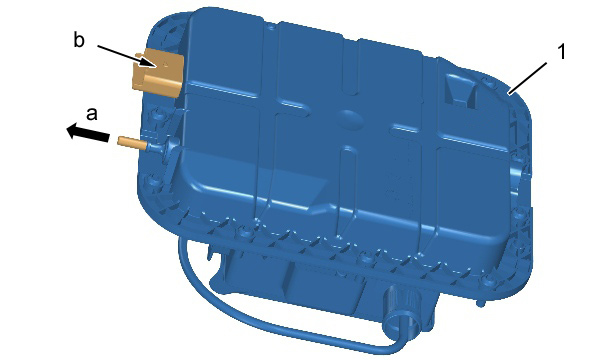

(1) Модуль насоса введения карбомида с датчиком уровня.
"a" Выход раствора мочевины (Трубопровод подогрева карбамида).
"b" Коричневый 6 контактный разъем .
Модуль насоса подачи карбамида с датчиком уровня.
Насос, расположенный в модуле "датчик-насос карбамида позволяет подать карбамид к форсунке присадки.
Подогревательные элементы, расположенные в модуле "датчик-насос карбамида" позволяют предотвратить замерзание раствора карбамида в модуле и в резервуаре присадки.
При -15°C система сможет нормально работать через 20 минут.
Датчик качества и уровня карбамида позволяет измерить качество и уровень раствора карбамида.
 | |
| Рисунок : d4eamgld | |

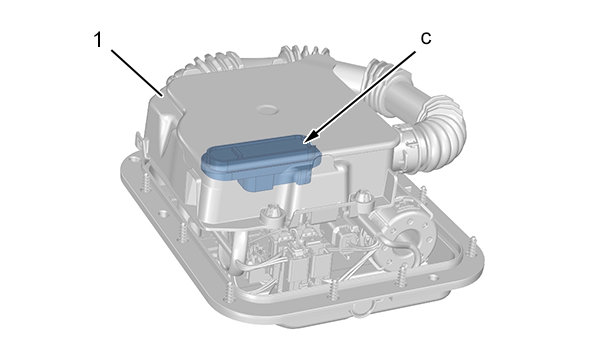

(1) Модуль насоса введения карбомида с датчиком уровня.
"c" Датчик качества и уровня карбамида.
Датчик качества и уровня карбамида излучает ультразвуковые волны и измеряет время, необходимое для отражения от поверхности жидкости для определения концентрации аммиака и уровня карбамида.
 | |
| Рисунок : d4eamgnd | |
(1) Модуль насоса введения карбомида с датчиком уровня.
"d" Нагревательная пластина.
"e" Нагревательная трубка.
"f" Датчик температуры.
Нагревательная пластина "d" является терморезистором с положительным температурным коэффициентом (СТР). Нагревательная пластина модуля "датчик-насос карбамида" позволяет гарантировать, что раствор карбамида может подаваться во все системы даже при низкой наружной температуре. Нагревательная пластина также нагревает внутренние части модуля "датчик-насос карбамида".
Нагревательная трубка "e" оснащена резисторной проволокой из нержавеющей стали по всей длине, обеспечивающей нагрев при подаче напряжения.
Датчик температруы "l" является резисторным датчиком с отрицательным температурным коэффициентом (CTN). Датчик температуры информирует компьютер управления двигателем о температуре раствора карбамида.
Все эти элементы управляются компьютером управления двигателем.
 | |
| Рисунок : d4eamgqd | |

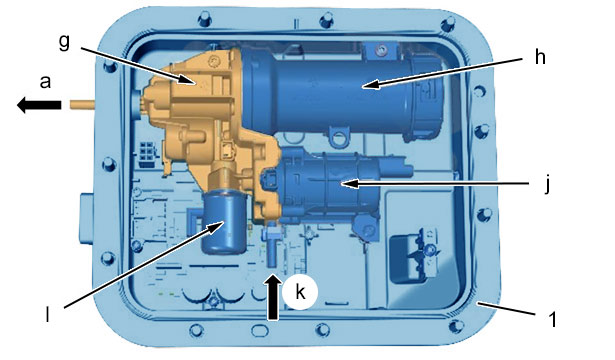

(1) Модуль насоса введения карбомида с датчиком уровня.
"a" Выход раствора карбамида в подогреваемый трубопровод присадки.
"g" Поставщик.
"h" Аккумулятор.
"j" Насос.
"k" Вход раствора мочевины.
"l" Электроклапан.
Подогретый раствор карбамида всасывается в "k" насосом "j".
Насос "j" подает раствор в аккумулятор "h" через электроклапан "l".
Управление распределителем "g" позволяет чередовать :
- Питание аккумулятора "h"
- Питание форсунок присадки в "a"
Раствор карбамида, находящийся под давлением в аккумуляторе, подается в форсунку присадки посредством нагреваемого трубопровода присадки.
Насос управляется компьютером управления двигателем.
Модуль "датчик - насос карбамида" обменивается информацией с компьютером управления двигателем по сети CAN.
Модель "датчик-насос карбамида" получает информацию от датчиков уровня, давления и температуры.
Модуль "датчик-насос карбамида" управляет подогревателями (бачок карбамида / подогреваемый трубопровод карбамида) и электроприводом насоса карбамида.
| Обозначение | Минимальная величина | Номинальное значение | Максимальное значение |
| Напряжение питания насоса карбамида | 11,5 Вольт | - | 14,5 Вольт |
| Напряжение управления нагревательной панелью | - | 12 Вольт | - |
| Напряжение питания датчика качества и уровня раствора карбамида | - | 5 Вольт | - |
| Напряжение питания датчика температуры нагревательной панели | - | 5 Вольт | - |
| Давление на выходе | 4,9 бар | - | 6,5 бар |
| Максимальный расход/час | - | - | 1,5 литров |
 | |
| Рисунок : d4ea8g7d | |

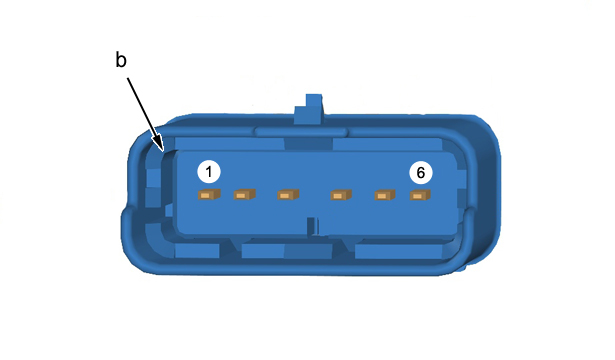

| "b" Коричневый 6 контактный разъем | |
|---|---|
| Номер контакта | Принадлежность каналов разъема |
| 1 | Электрическое питание |
| 2 | Электропитание подогреваемого трубопровода |
| 3 | CAN DEPOL High (*) |
| CAN HS CMM High (Мультиплексная архитектура NEA) (*) | |
| 4 | CAN DEPOL Low (*) |
| CAN HS CMM Low (Мультиплексная архитектура NEA) (*) | |
| 5 | "масса" подогреваемого трубопровода присадки |
| 6 | "масса" |
При снятии/установке автомагнитолы необходимо провести ее электронную загрузку.
