Подогреваемый трубопровод карбамида, со стороны бачка карбамида

Смотри так же:
1. Описание
Рисунок : d4eaha1d
(1) Подогреваемый трубопровод карбамида, со стороны бачка карбамида.
"a" Подогреваемое быстросъемное соединение подогреваемого трубопровода карбамида со стороны двигателя.
"b" Черный 3-контактный разъем подогреваемого трубопровода карбамида со стороны бачка карбамида.
"c" Подогреваемое быстросъемное соединение подогреваемого трубопровода карбамида со стороны бачка карбамида.
"d" Черный 3-контактный разъем подогреваемого трубопровода карбамида со стороны двигателя.
2. Назначение
Подогреваемый трубопровод карбамида имеет цель подогреть раствор карбамида для подачи из бачка к форсунке карбамида.
3. Работа
Состав подогреваемого трубопровода карбамида со стороны бачка карбамида :
  • Трубопровод подачи раствора мочевины от модуля датчика - насоса присадки к форсунке присадки
  • Нагревательный резистор
  • Быстросъемный подогреваемый штуцер со стороны резервуара присадки
  • Подогреваемое быстросъемное соединение подогреваемого трубопровода карбамида со стороны двигателя
  • Черный 3-канальный разъем питания подогревателя подогреваемого трубопровода карбамида со стороны бачка карбамида
  • Черный 3-канальный разъем питания подогревателя подогреваемого трубопровода карбамида со стороны двигателя
  • Кожух тепловой защиты со стороны форсунки
Подогреваемый трубопровод карбамида со стороны бачка карбамида оснащен сопротивлением подогрева, состоящим из 2 нагревающих клемм на 2 быстросъемных соединениях и резисторного провода по всей длине подогреваемого трубопровода карбамида, обеспечивающего нагрев трубопровода при подаче электропитания.
Регулирование температуры достигается изменением электропитания (Сигнал RCO).

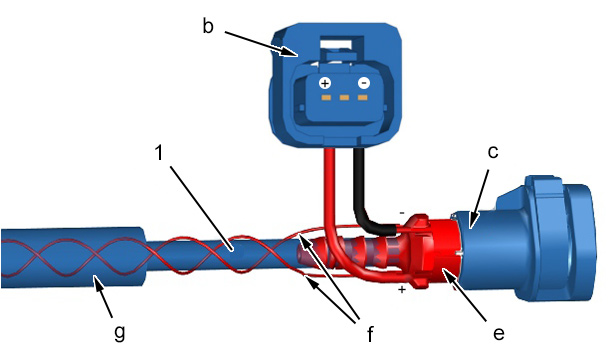

Рисунок : d4eaha4d
(1) Подогреваемый трубопровод карбамида, со стороны бачка карбамида.
"b" Черный 3-контактный разъем подогреваемого трубопровода карбамида со стороны бачка карбамида.
"c" Быстросъемный подогреваемый штуцер со стороны резервуара присадки.
"e" Нагревающая клемма.
"f" Резисторный провод.
"g" Клейкая лента.
4. Электрические характеристики
Обозначение Минимальная величина Номинальное значение Максимальное значение
Напряжение питания 10,5 Вольт 11,5 Вольт 16 В
Ток питания - - 8 A
Общее сопротивление линии при -30°C 1.28 Ом 1.39 Ом 1.50 Ом
Общее сопротивление линии при 20°C 1.55 Ом 1.69 Ом 1.82 Ом

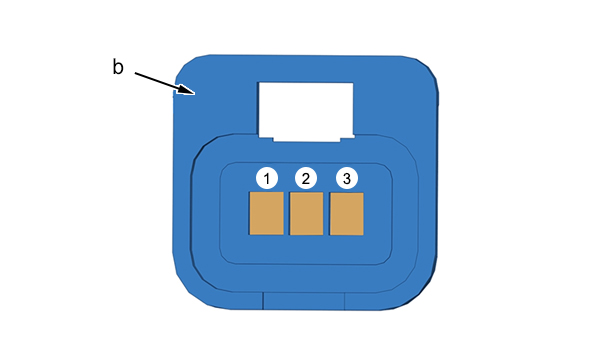

Рисунок : d4eaha7d
"b" 3-контактный разъем черного цвета
N° контакта Принадлежность каналов разъема
1 "плюс" электропитания
2 Свободен
3 "масса"

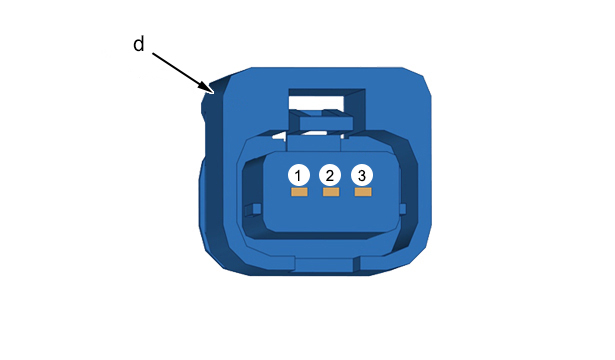

Рисунок : d4eahaad
"d" 3-контактный разъем черного цвета
N° контакта Принадлежность каналов разъема
1 "плюс" электропитания
2 Свободен
3 "масса"
5. "обучение" - инициализация
Не установлено.
