(1) Подогреваемый трубопровод карбамида, со стороны двигателя.
"a" 3-контактный разъем черного цвета.
"b" Быстросъемный не подогреваемый штуцер со стороны форсунки присадки.
"c" Подогреваемое быстросъемное соединение подогреваемого трубопровода карбамида со стороны топливного бака.
Подогреваемый трубопровод присадки имеет цель подогреть раствор мочевины для подачи из резервуара к форсунке присадки.
Состав подогреваемого трубопровода присадки :
- Трубопровод подачи раствора мочевины от модуля датчика - насоса присадки к форсунке присадки
- Нагревательный резистор
- Подогреваемое быстросъемное соединение подогреваемого трубопровода карбамида со стороны топливного бака
- Быстросъемный не подогреваемый штуцер со стороны форсунки присадки
- Черный 3-канальный разъем питания подогревателя подогреваемого трубопровода присадки
- Кожух тепловой защиты со стороны форсунки
Подогреваемый трубопровод карбамида оснащен :
- Сопротивлением подогрева, которое состоит из нагревающей клеммы на подогреваемом быстросъемном соединении подогреваемого трубопровода карбамида со стороны топливного бака
- Резисторного провода на всей длине подогреваемого трубопровода карбамида, обеспечивающего нагрев трубопровода при подаче электропитания
Регулирование температуры достигается изменением электропитания (Сигнал RCO).
 | |
| Рисунок : d4eah7bd | |

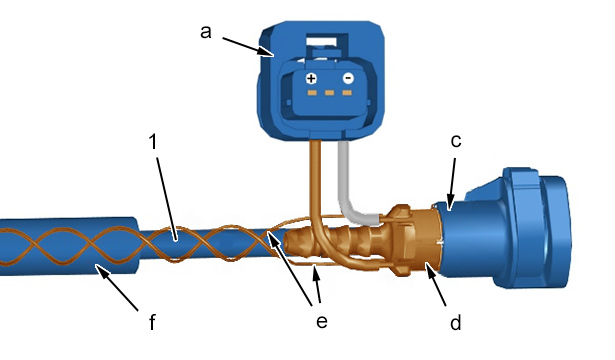

(1) Подогреваемый трубопровод карбамида, со стороны двигателя.
"a" 3-контактный разъем черного цвета.
"c" Подогреваемое быстросъемное соединение подогреваемого трубопровода карбамида со стороны топливного бака.
"d" Нагревающая клемма.
"e" Резисторный провод.
"f" Клейкая лента.
| Обозначение | Минимальная величина | Номинальное значение | Максимальное значение |
| Напряжение питания | 10,5 Вольт | - | 16 Вольт |
| Общее сопротивление линии при 20°C | 0.45 Ом | 0,50 Ом | 0.55 Ом |
 | |
| Рисунок : d4eah7ed | |

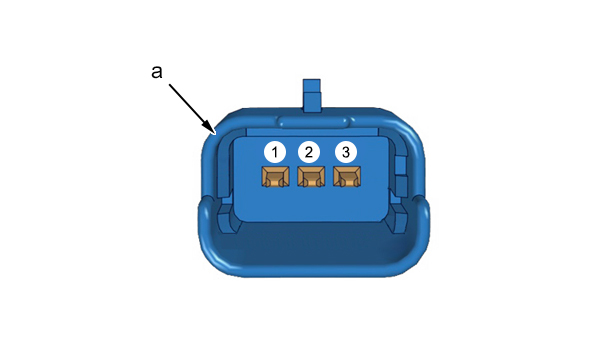

"a" 3-контактный разъем черного цвета.
| N° контакта | Принадлежность каналов разъема |
| 1 | "плюс" электропитания |
| 2 | Свободен |
| 3 | "масса" |
