Свеча накала предпускового подогрева

Смотри так же:
1. Описание
Рисунок : b1ha0avd
(1) Свечи предпускового подогрева.
"a" Клемма питания.
Поставщик: NGK.
2. Назначение
Свечи предварительного подогрева позволяют быстро повысить температуру в камерах сгорания во время фазы запуска холодного двигателя.
Свечи предварительного подогрева также используются для снижения токсичности, они способствуют снижению содержания в отработавших газах оксидов азота и сажи.
3. Работа
Свеча накаливания представляет собой электрическое сопротивление, нагреваемое при прохождении тока.
Регулирование температуры достигается изменением электропитания (Степень циклического открытия).

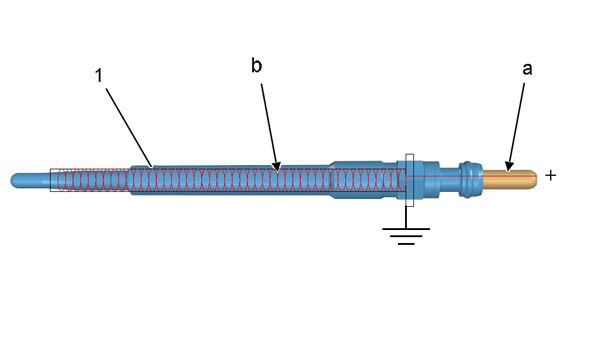

Рисунок : b1ha0axd
(1) Свечи предпускового подогрева.
"a" Клемма питания.
"b" Терморезистор.
4. Электрические характеристики

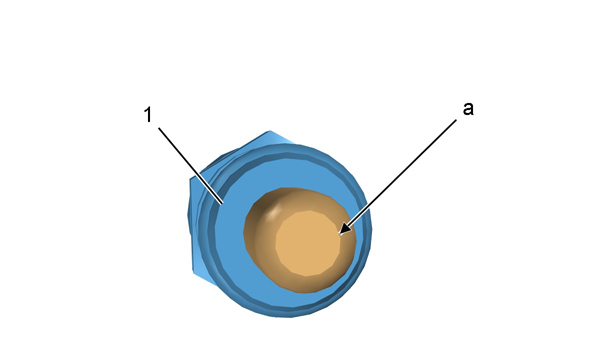

Рисунок : b1ha0azd
(1) Свечи предпускового подогрева.
"a" Клемма питания.
ПРИМЕЧАНИЕ : Масса напрямую соединена с корпусом свечи накаливания.
Наименование Минимальная величина Номинальное значение Максимальный параметр
Напряжение питание при предподогреве (Постоянное напряжение) - 11 Вольт -
Напряжение питания при последующем подогреве (Степень циклического открытия) - 5 Вольт -
Ток питания при предподогреве 26 Ампер - 36 Ампер
Ток питания при последующем подогреве 6 Ампер - 15 Ампер
5. Обучение/инициализация
Не установлено.
