| Рисунок : d4ea7j3d |  |
(1) Блок управления предпусковым-последующим подогревом.
"a" Серый разъем на 8 контактов.
Блок управления предварительным-последующим подогревом управляет работой свечей предподогрева в следующих фазах :
- Пуск и работа холодного двигателя
- Система очистки
| Обозначение | Минимальный допуск | Номинальное значение | Максимальный допуск |
| Напряжение в области действия | 6 В | Напряжение сервисной аккумуляторной батареи | 16 В |
 | |

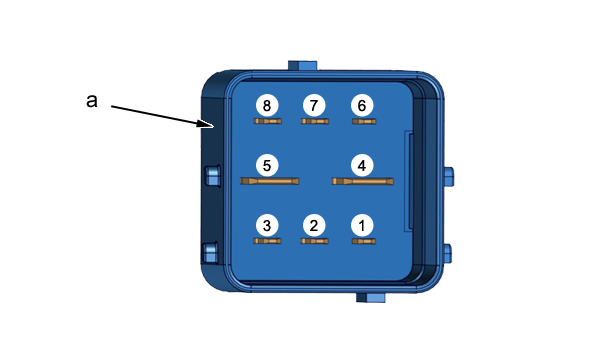

| Рисунок : d2aa0bld | |
| "a" Серый разъем на 8 контактов | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| 1 | Питание свечи 3 |
| 2 | Питание свечи 1 |
| 3 | Диагностика |
| 4 | "+" сервисной аккумуляторной батареи |
| 5 | "масса" |
| 6 | Питание свечи 4 |
| 7 | Питание свечи 2 |
| 8 | Управление |
Не установлено.
