Снятие и установка блока дополнительного отопителя

Смотри так же:
1. Инструменты
Приспособление Номер Обозначение
Рисунок : e5ab12wt

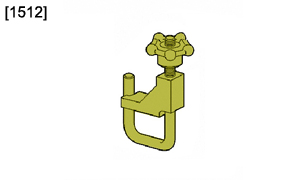

[1512] (*) Зажим для шлангов
Рисунок : e5ab2kyt

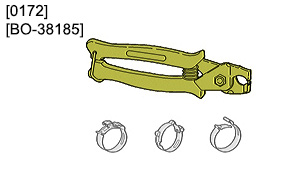

[0172][BO-38185] Зажим для снятия хомутов типа CLIC
(*) Использовать обычное оборудование ремонтного цеха, если специальные инструменты недоступны
2. Предварительные операции
Отсоединить сервисную аккумуляторную батарею .
Снять :
  • Защитный щиток под двигателем
  • Передний бампер
ВНИМАНИЕ : При отсоединении топливных трубок , следует защитить себя при помощи ветоши, во избежание разбрызгивания топлива.
3. Снятие
Рисунок : b1gg1r8d
Отсоединить 4 разъема узла дополнительного подогрева (1) (в "a").
Отстегните жгут проводов (в "b").
Рисунок : b1gg1rad

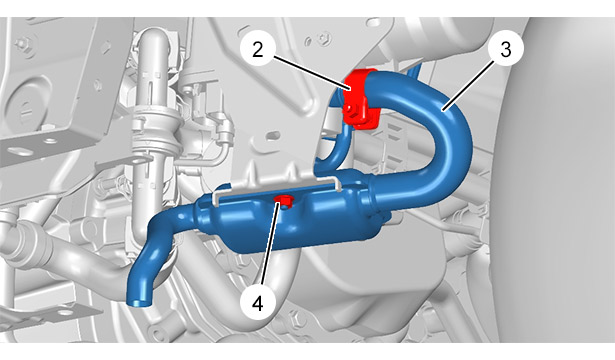

Снять :
  • Гайку (4)
  • Хомут (2)
  • Выпускная система (3)
Рисунок : b1gg1rcd

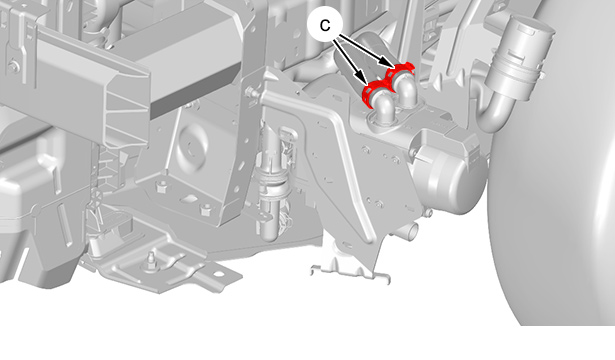

Снимите 2 хомутов (в "c") ; С помощью приспособления [0172] / [BO-38185].
Рисунок : b1gg1red

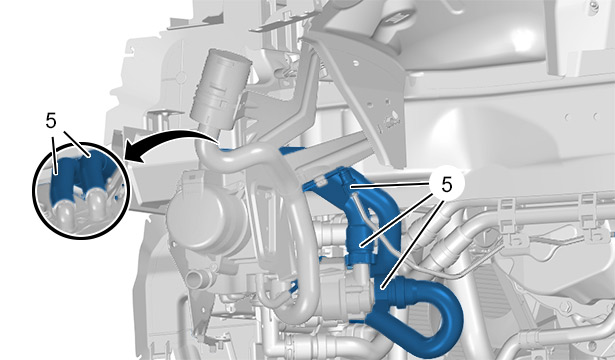

Отсоедините 5 трубки (5) ; С помощью приспособления [1512].
Рисунок : b1gg1rgd

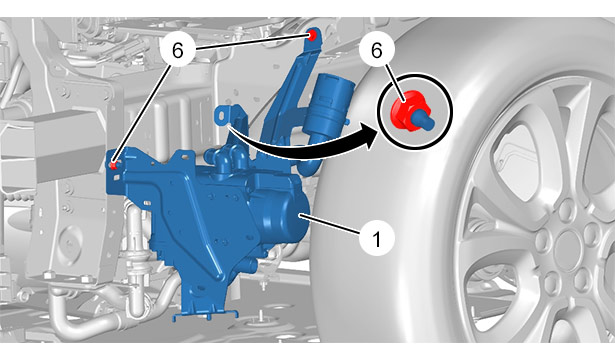

Снять :
  • 3 гайки (6)
  • Дополнительный блок отопления (1)
4. Установка
Установите :
  • Дополнительный блок отопления (1)
  • 3 гайки (6)
Присоединить шланги ‎(5) С помощью приспособления [1512].
Установите :
  • 2 хомуты (в "c")
  • Выпускная система (3)
  • Хомут (2)
  • Гайку (4)
Закрепите жгут проводов в фиксаторах (в "b").
Подключить 4 разъемы  (в "a").
5. Дополнительные операции
Установите :
  • Передний бампер
  • Защитный щиток под двигателем
Продуйте :
  • Топливный контур (Блок дополнительного отопителя)
  • Системы охлаждения
Долейте до нормы уровень охлаждающей жидкости (при необходимости).
Присоединить сервисную аккумуляторную батарею .
Проверьте правильность функционирования блока дополнительного отопителя.
