Назначение и расположение элементов обогревателя

Смотри так же:

ПРИМЕЧАНИЕ : (*) В зависимости от версии.

ПРИМЕЧАНИЕ : (**) Только бензиновый двигатель.

1. Назначение

Дополнительный обогрев служит для более быстрого подъема температуры в салоне, что актуально для стран с холодным климатом, и запуска двигателя в условиях экстремально низких температур (до -40).

2. Расположение


Рисунок : d4eanwhd

(1) Топливный насос дополнительного обогревателя.

(2) Пульт дистанционного управления дополнительным обогревателем (*).

(3) Модуль управления автономным подогревателем охлаждающей жидкости (*).

(4) Антенна модуля управления автономным подогревателем охлаждающей жидкости (*).

(5) Интеллектуальный коммутационный блок.

(6) Электромагнитный клапан охлаждающей жидкости для подогрева воздуха впуска (**).

(7) Подогреватель охлаждающей жидкости.

(8) Компьютер управления двигателем.

"a" Датчик температуры наружного воздуха.

"b" Электрический жидкостной насос (*).

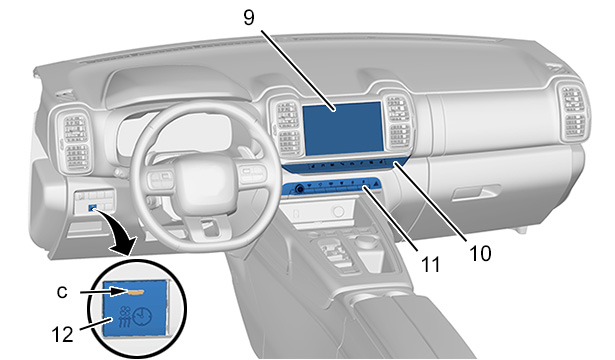

Рисунок : d4eanwjd

(9) Многофункциональный экран (сенсорный).

(10) Верхняя многофункциональная лицевая панель.

(11) Передняя мультиплексная панель.

(12) Выключатель дополнительного отопителя.

"c" Индикатор активации/отключения дополнительного обогревателя.
