Топливный насос автономного отопителя DP42 (8093)

Смотри так же:
1. Описание
Рисунок : d4ea4q3d
(1) Топливный насос дополнительного обогревателя.
"a" Выход .
"b" Вход .
"c" 2-контактный разъем черного цвета.
2. Назначение
Топливный насос подает топливо в камеру сгорания дополнительного обогревателя.
3. Работа
Топливный насос управляется блоком управления дополнительного обогревателя.
Топливный насос диафрагменного типа приводится импульсами переменной частоты :
  • Частота в частичном режиме : 1,5 Гц
  • Частота в полном режиме : 3,2 Гц
4. Электрические характеристики

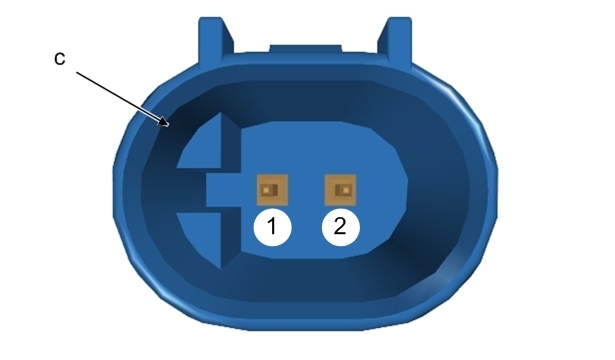

Рисунок : d2aa09bd
"c" 2-контактный разъем черного цвета
Номер контакта Принадлежность каналов разъема
1 Включение (+) топливного насоса дополнительного отопителя
2 "масса"
Внутреннее сопротивление топливного насоса : 4 Ом.
5. "обучение" - инициализация
Не установлено.
