Блок управления автономным отопителем (8099)

Смотри так же:
1. Описание
Рисунок : d4eackud
(1) Компьютер подогревателя охлаждающей жидкости.
"a" Электрический 2-контактный разъем.
"b" 6-контактный разъем черного цвета.
"c" 2-клеммный фиолетовый разъем.
2. Назначение
Компьютер подогревателя охлаждающей жидкости управляет подогревателем, топливным насосом дополнительного отопителя и электрическим жидкостным насосом по требованию пользователя (автономный обогрев) или при необходимости изменения температуры в салоне.
3. Электрические характеристики

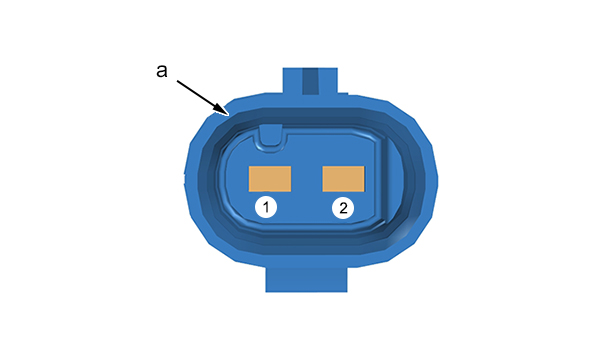

Рисунок : d4eackvd
"a" Электрический 2-контактный разъем
Номер контакта Принадлежность каналов разъема
1 "ПЛЮС "+" жидкостного насоса (ШИМ от драйвера VS7016)
2 МАССА (GND) достовеоно !!!

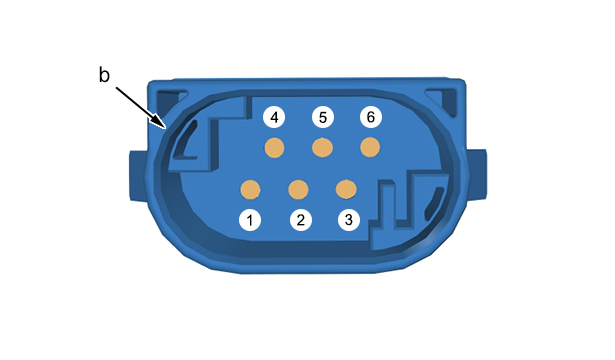

Рисунок : d4eackwd
"b" 6-контактный разъем черного цвета
Номер контакта Принадлежность каналов разъема
1 Управление подогревом охлаждающей жидкости
2 Информация по диагностике подогревателя охлаждающей жидкости
3 Свободен
4 Свободен
5 Свободен
6 Управление топливным насосом дополнительного обогревателя (+ от VS7040A)

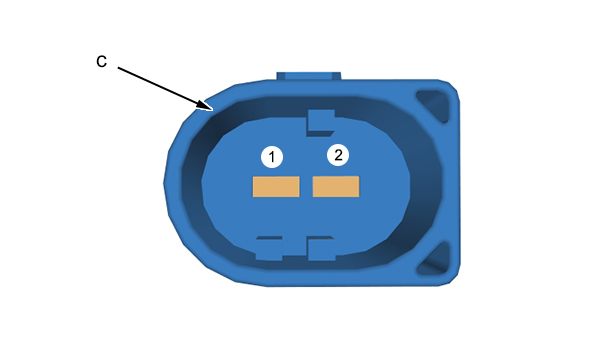

Рисунок : d4eackxd
"c" 2-клеммный фиолетовый разъем
Номер контакта Принадлежность каналов разъема
1 Питание “+ сервисной аккумуляторной батареи” реле подогревателя охлаждающей жидкости
Питание "+ централизованного силового переключателя” включения подогревателя охлаждающей жидкости
2 "масса"

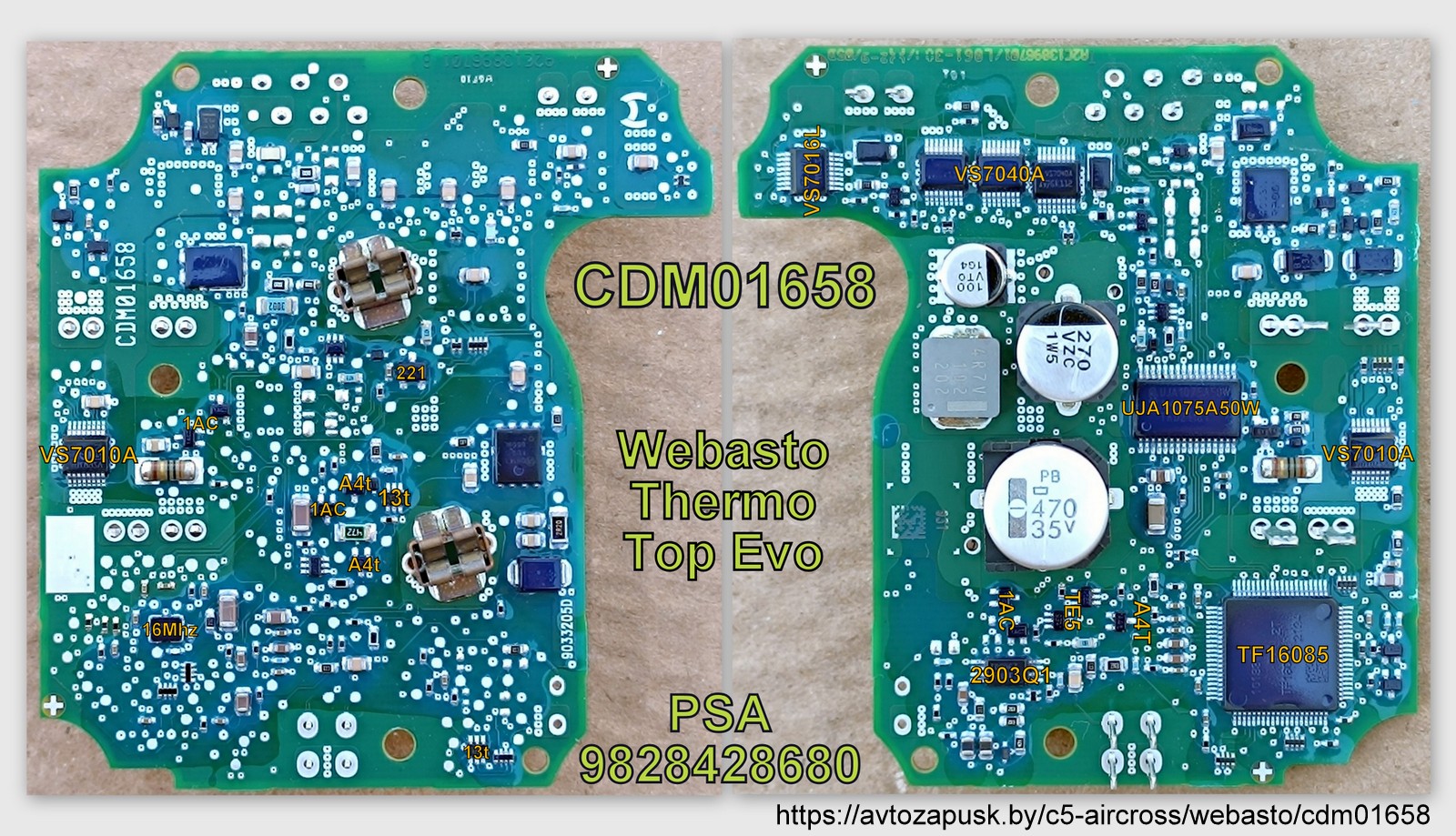

4. Плата на шасси CDM01658
.
