Блок автономной телекоммуникационной системы

Смотри так же:
ПРИМЕЧАНИЕ : (*) В зависимости от версии.
1. Описание

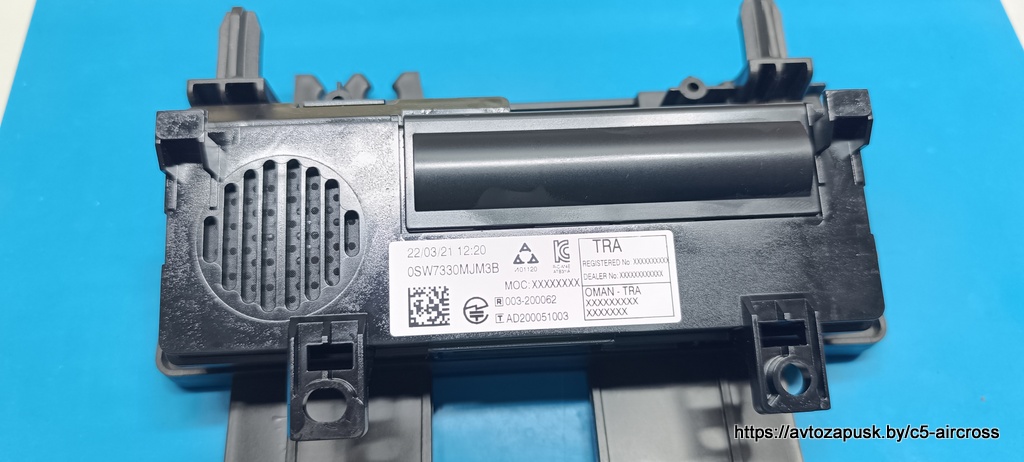

Рисунок : d4eafmdd

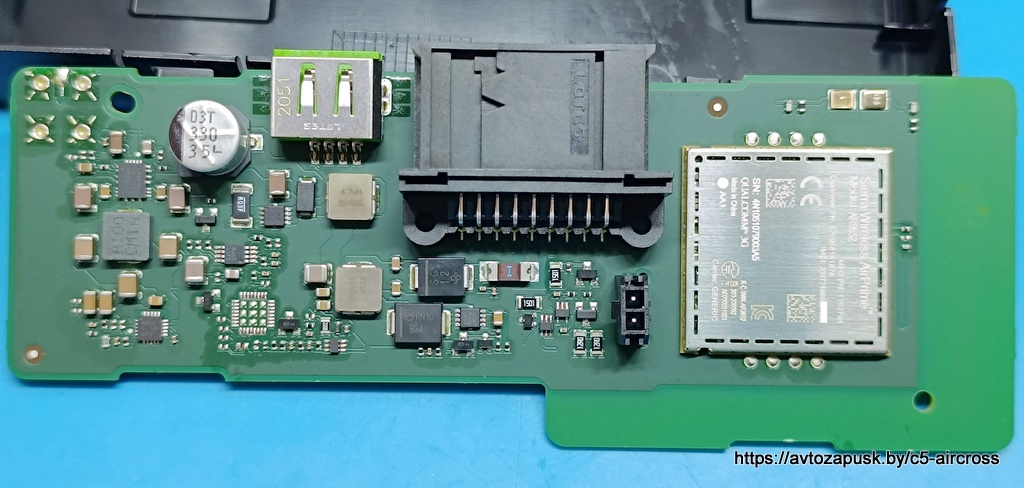

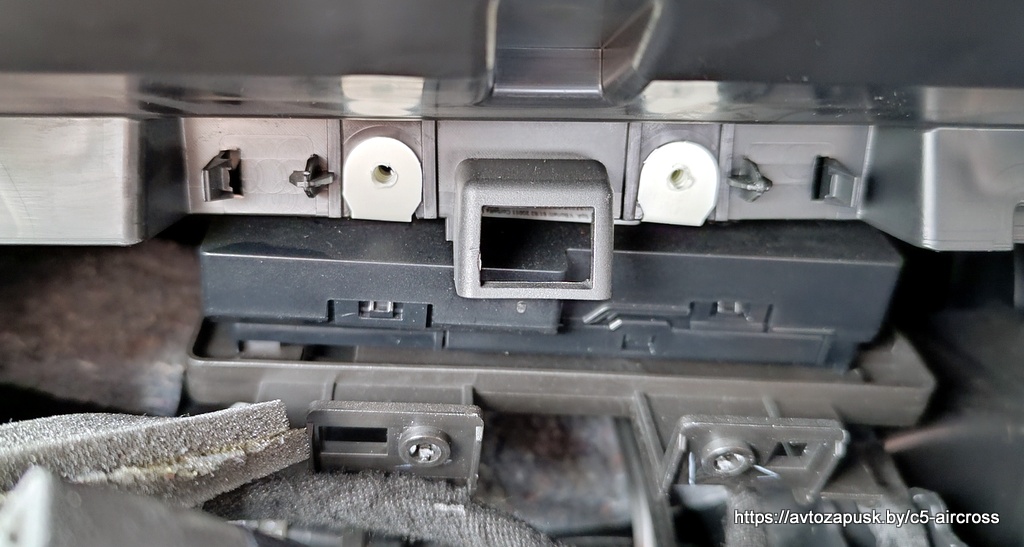

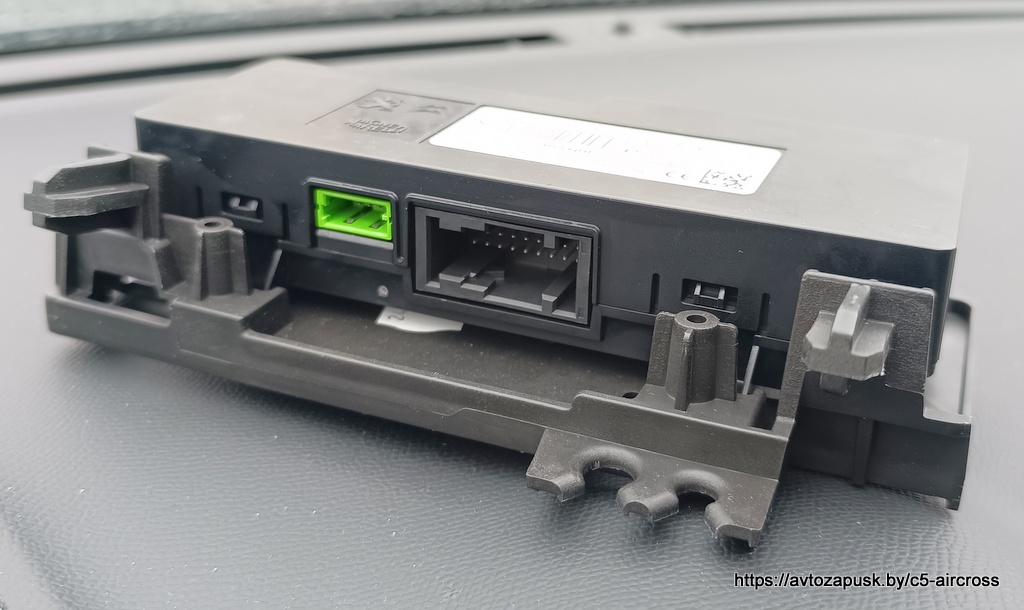

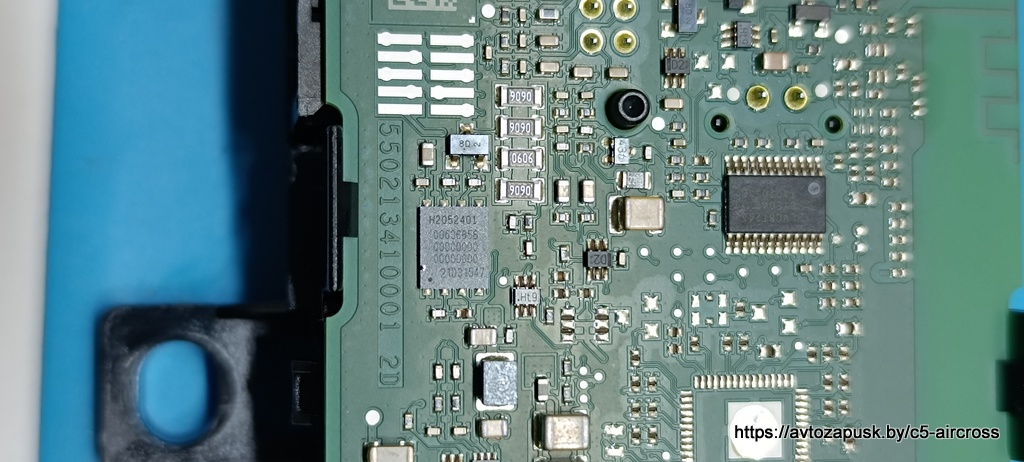

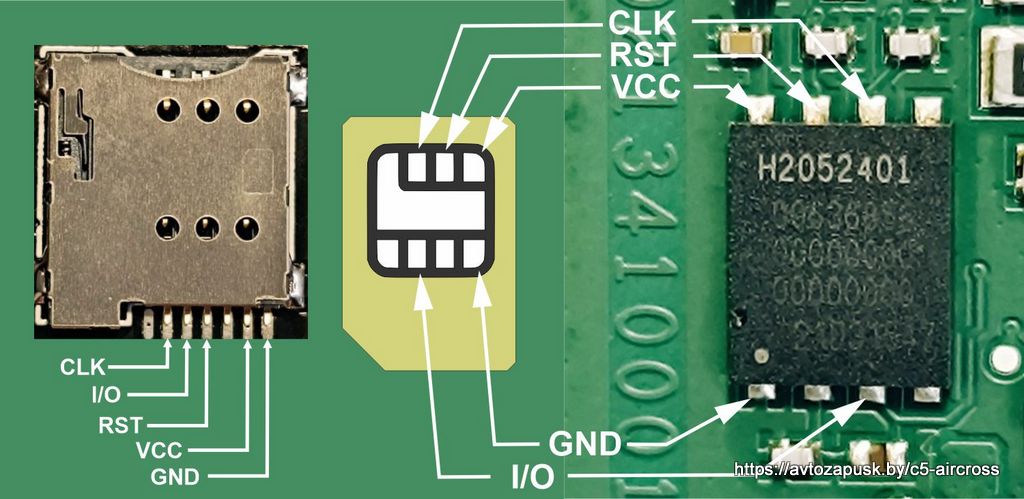

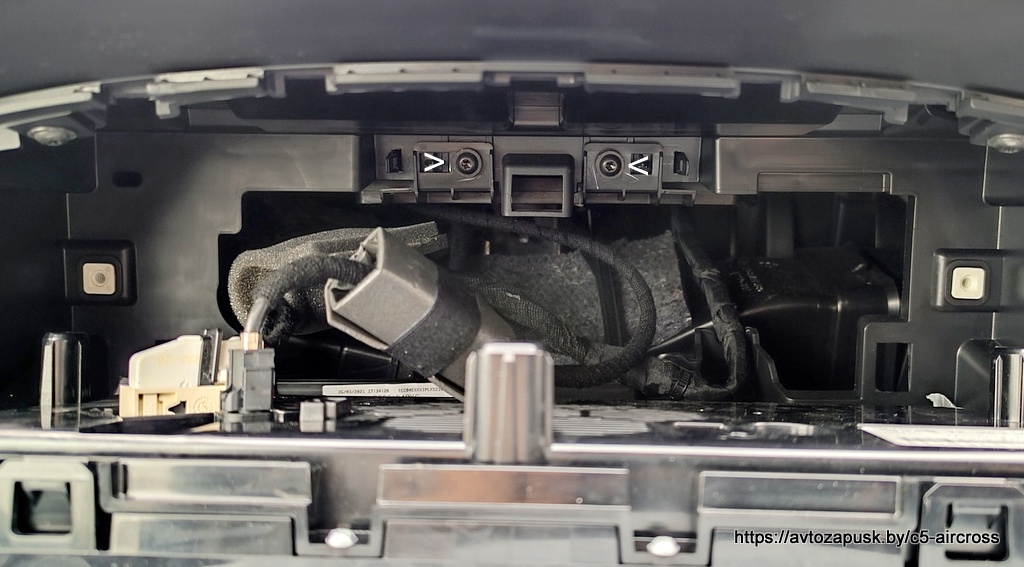

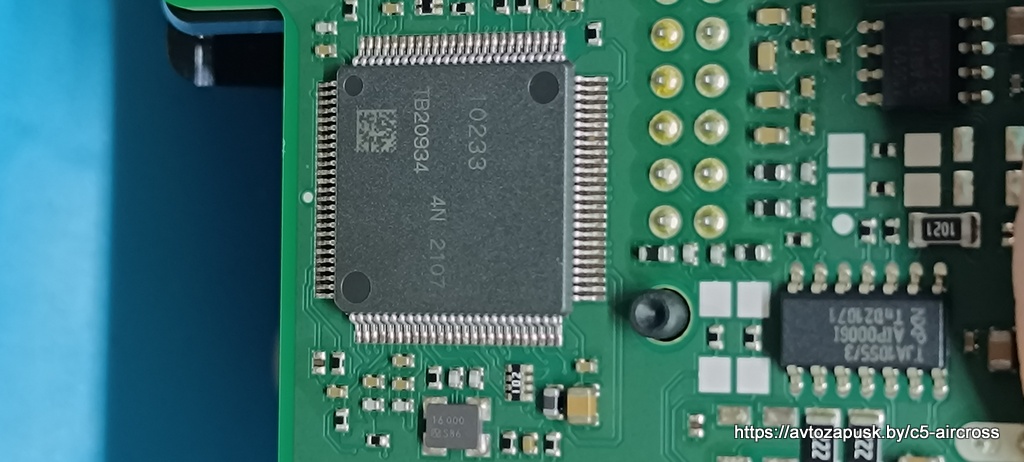

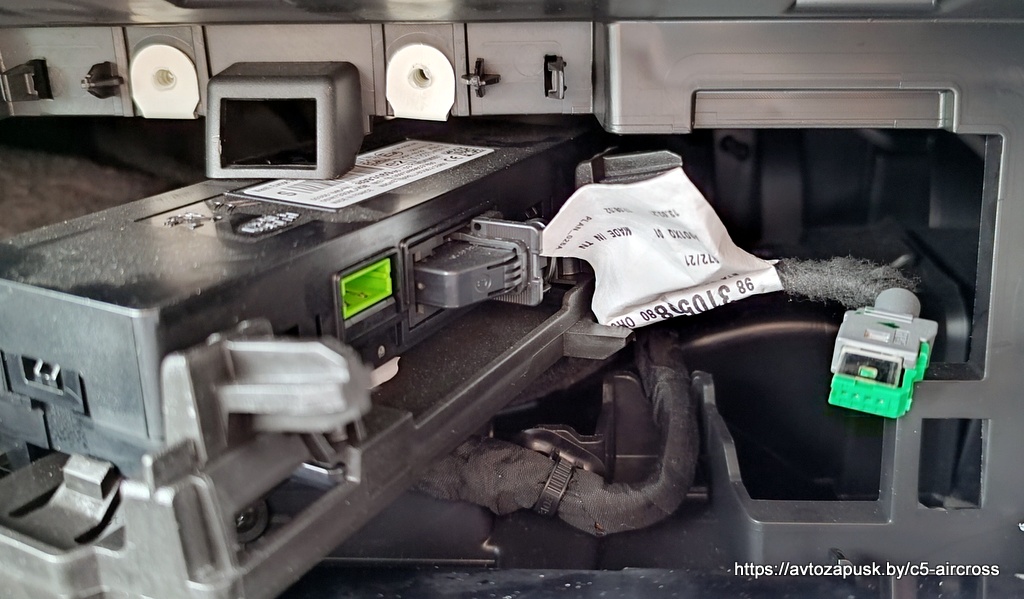

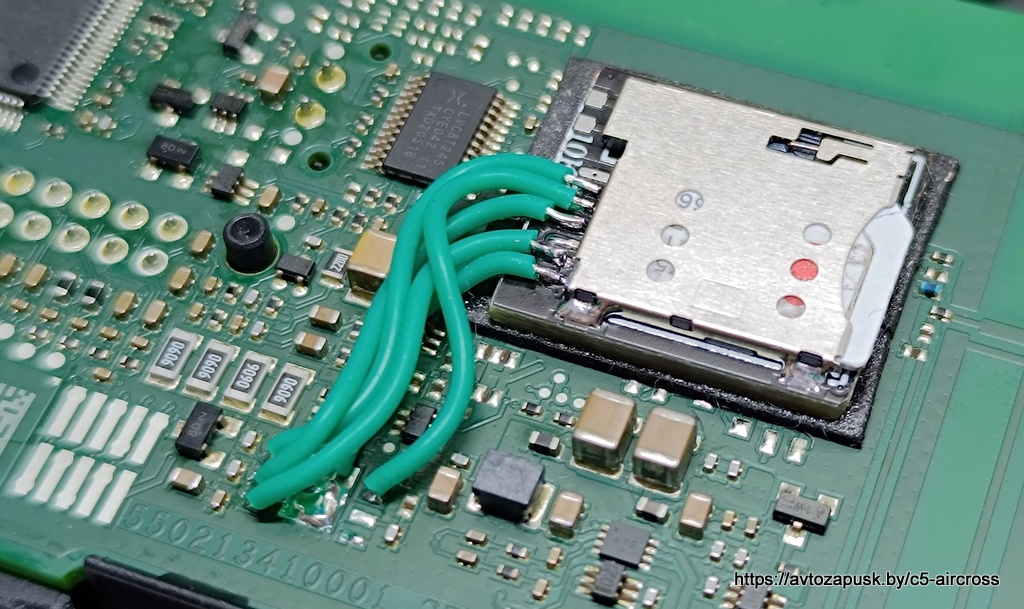

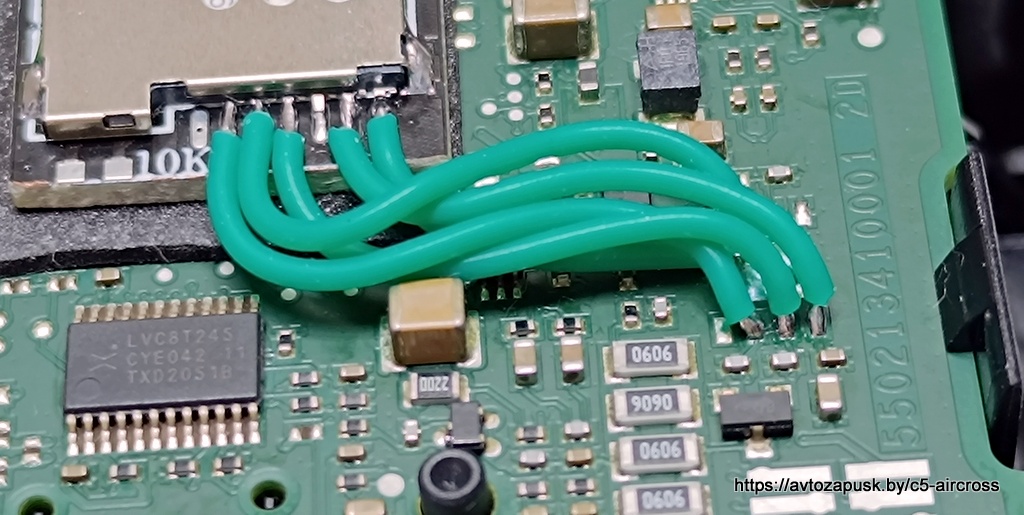

(1) Блок автономной телекоммуникационной системы.
"a" Зеленый 4 контактный разъем.
"b" 18-контактный разъем черного цвета.
"c" Встроенный динамик.

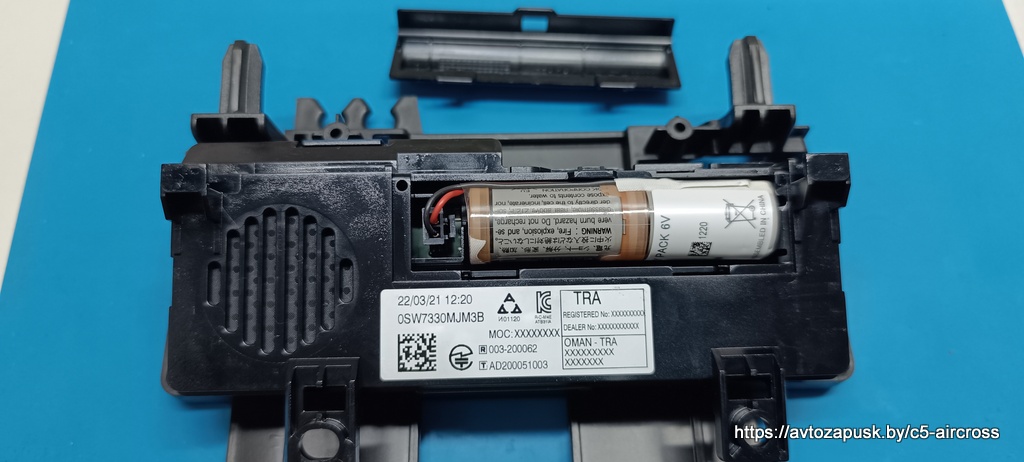

"d" Расположение резервного элемента питания.

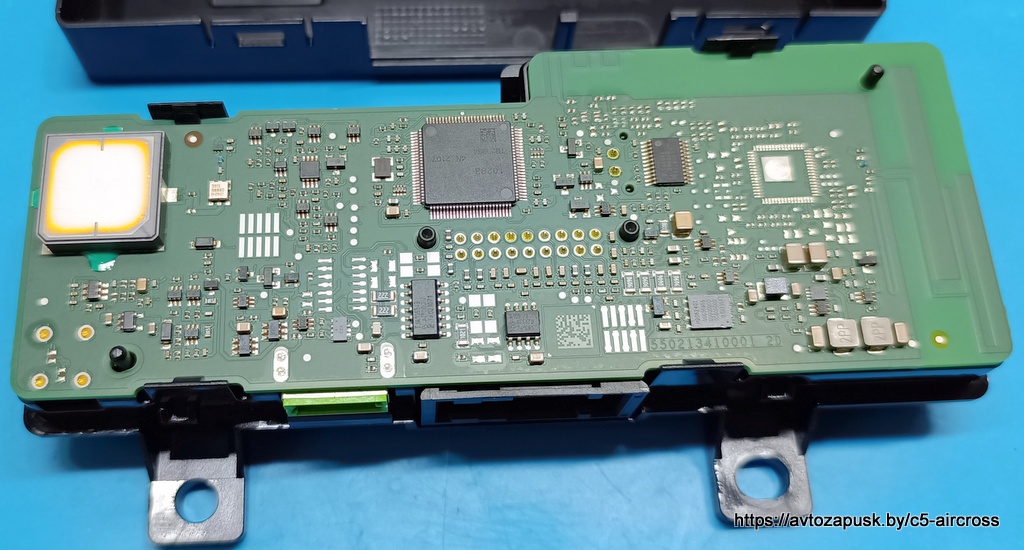

ПРИМЕЧАНИЕ : Антенны GPS и GSM встроены в блок автономной телекоммуникационной системы.
2. Назначение

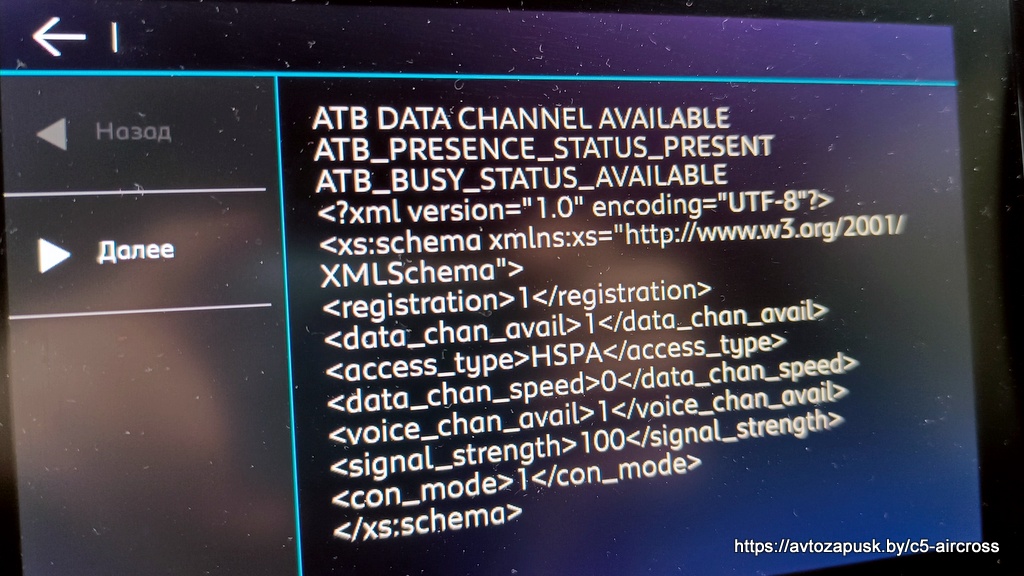

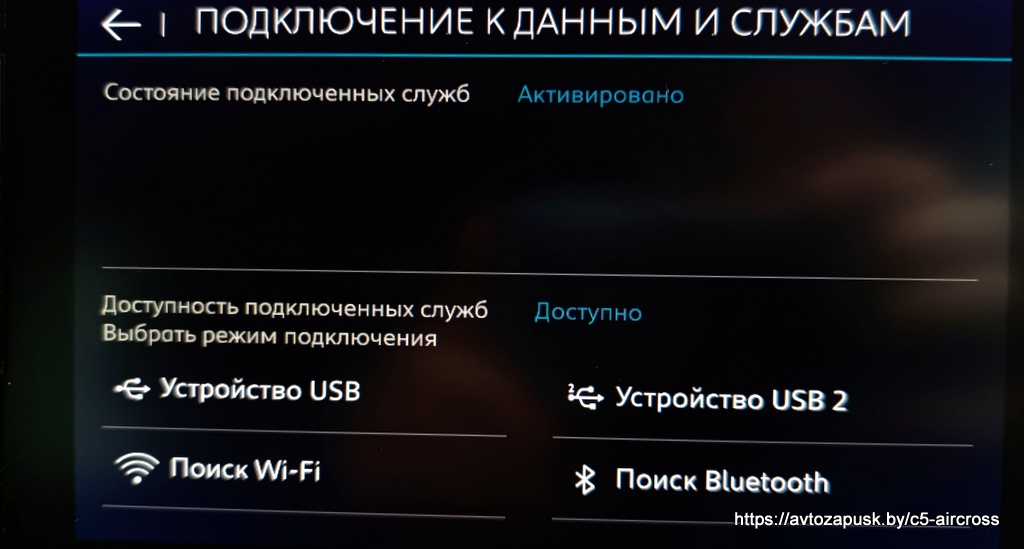

Функции блока автономной телекоммуникационной системы :
  • Экстренный вызов
  • Вызов сервисной службы
  • Локализация автомобиля (*)
  • Служба удаленного доступа (*)
  • Модем (*)
  • Управление парком автомобилей (По выбору пользователя)
  • Удаленная диагностика (*)
  • Эко-вождение (*)
Функция "управление парком" включает в себя следующие подфункции :
  • Виртуальная сервисная книжка
  • Заряд тяговой аккумуляторной батареи (*)
  • Тепловая предварительная подготовка (*)
  • Функция “экономное вождение” (*)
ПРИМЕЧАНИЕ : Автоматический экстренный вызов в случае срабатывания подушек безопасности.
3. Электрические характеристики
Рисунок : d4eafmed

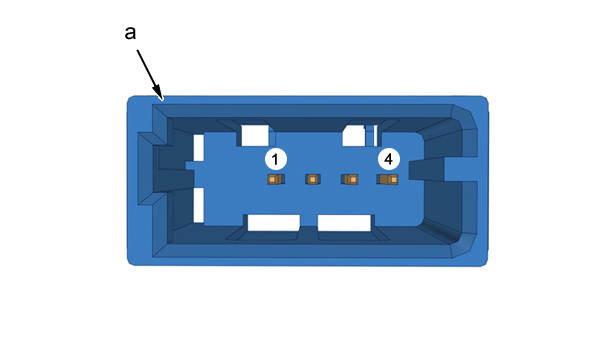

"a" Зеленый 4 контактный разъем
Номер контакта Принадлежность каналов разъема
1 Питание разъема USB 2
2 "отрицательные" данные разъема USB 2
3 "положительные" данные разъема USB 2
4 "масса" разъема USB 2
Рисунок : d4eafmfd

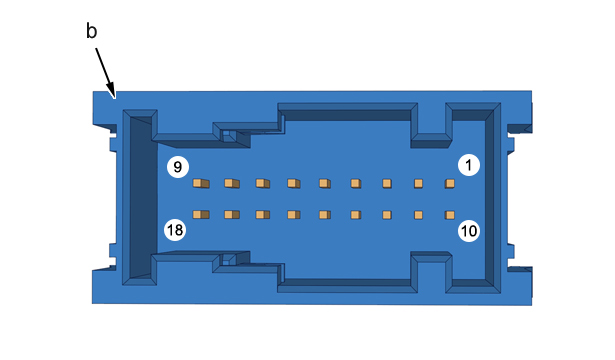

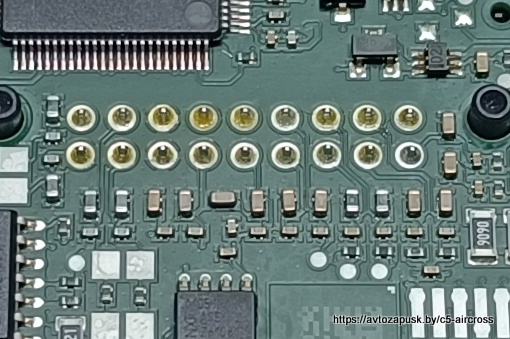

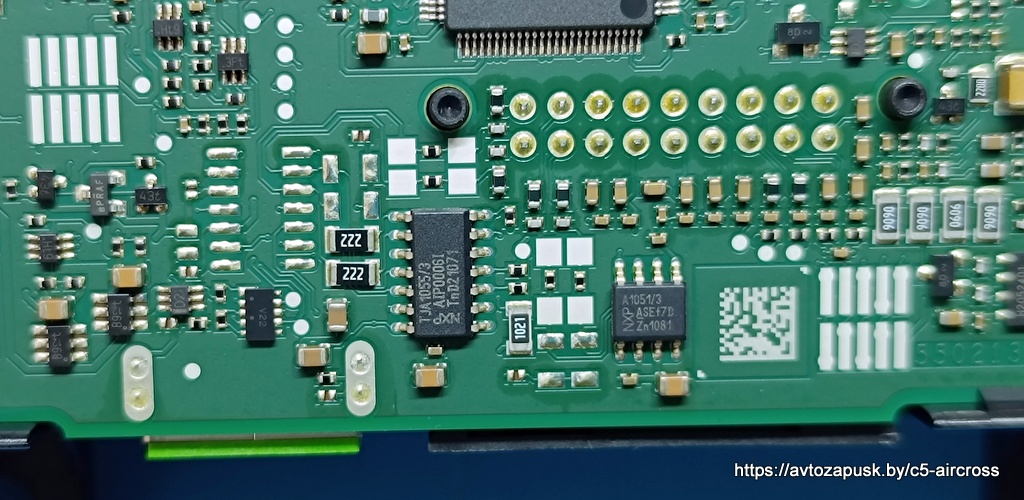

"b" 18-контактный разъем черного цвета
Номер контакта Принадлежность каналов разъема
1 Вход сигнала "+" микрофона
2 Выход сигнала "+" микрофона
3 Свободен
4 Питание сигнализатора кнопки экстренного вызова (оранжевый)
5 Включение вызова неотложной помощи
6 Питание сигнализатора кнопки экстренного вызова (зеленого цвета)
7 "масса" кнопок вызова сервисной службы и экстренного вызова
8 CAN HS 1 High
9 CAN INFO DIV High
10 Вход сигнала "-" микрофона
11 Выход сигнала "-" микрофона
12 Свободен
13 Сигнал кнопки экстренного вызова
14 Электрическое питание
15 Сигнал кнопки вызова сервисной службы
16 "масса"
17 CAN HS 1 Low
18 CAN INFO DIV Low
