Нижняя мультиплексированная панель кнопок

Смотри так же:
ПРИМЕЧАНИЕ : (*) В зависимости от версии.
1. Описание
Рисунок : d4eafznd
(1) Универсальная мультиплексированная лицевая панель.
2. Назначение
Многофункциональная лицевая панель позволяет пользователю :
  • Управление световой аварийной сигнализацией
  • Включить или выключить радионавигацию
  • Управлять громкостью радионавигации
  • Электрообогрев ветрового стекла
  • Электрообогрев заднего стекла
  • Рециркуляция воздуха
  • Отключение кондиционера
  • Блокировка / разблокирование открывающихся элементов кузова
  • Включение/выключение функции Stop and Start" (*)
3. Электрические характеристики

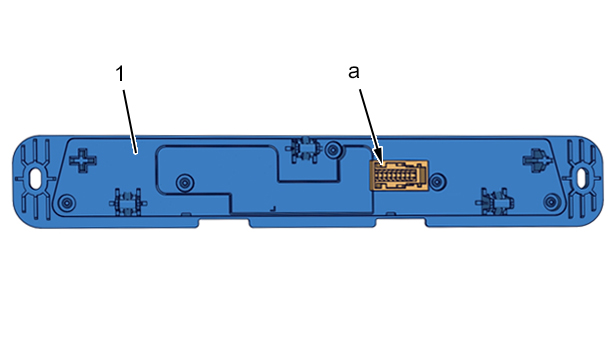

Рисунок : d4eafzod
(1) Универсальная мультиплексированная лицевая панель.
"a" Белый 18 контактный разъем.

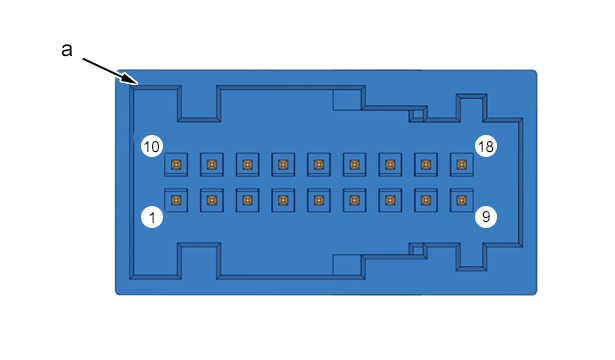

Рисунок : d4eadsud
"a" Белый 18 контактный разъем
Номер контакта Принадлежность каналов разъема
1 "масса"
2 Информация о состоянии центрального замка
3 Свободен
4 Информация об активации /отключении системы радионавигации
5 Включение аварийной световой сигнализации
6 Команда изменения состояния центрального замка
7 Свободен
8 (*) Включение кнопкой отключения функции Stop and Start
9 (*) Информация от светодиодного индикатора отключения функции Stop and Start
10 CAN INFO DIV High
11 CAN INFO DIV Low
12 Свободен
13 LIN
14 Информация от индикатора аварийной сигнализации
15 + CAN
16 Свободен
17 Свободен
18 Свободен
4. "обучение" - инициализация
Не установлено.
