ПРИМЕЧАНИЕ : (*) В зависимости от версии.
LVDS: дифференциальная сигнализация низкого напряжения.
 | |

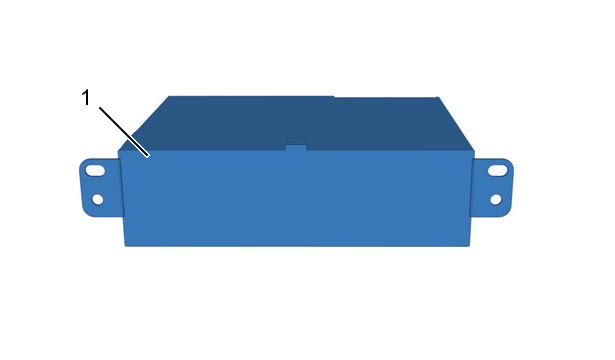

| Рисунок : d4eabged |  |
(1) Радионавигация NAC.
Основные функции :
- Обеспечивать прием радиопередач в в диапазонах AM и FM
- Принимать радиопередачи в цифрововм формате (DAB) (*)
- Чтение компакт-дисков (и формата MP3) с помощью монофонического CD-проигрывателя (*)
- Управлять 4 выходами стереофонического аудиосигнала (Без опции HI-FI) (*)
- Управление 4 стереофоническими выходами, подключенными к аудиоусилителю (С опцией Hi-Fi) (*)
- Управляться с сенсорного многофункционального дисплея
- Управляться с помощью органов управления на рулевом колесе
- Выводить информацию на многофункциональный сенсорный экран
- Считывать с периферийного устройства через разъем USB
- Считывать файлы с периферийного устройства через дополнительный разъем (*)
- Управление системой Bluetooth ( телефон "Свободные руки", интернет, аудиостриминг)
- Осуществлять самодиагностику и диагностику работы периферической системы
- Функция копирования экрана для смартфонов на платформе Android называется "Mirror Link", а для смартфонов на платформе iOS — "Carplay" : Функция обеспечивает перенос содержимого экрана мобильного телефона (смартфона) на дисплей автомобиля
- Функция SmartApps через Bluetooth или USB для смартфонов на платформе Android или через USB для смартфонов на платформе iOS : Передача информации с автомобиля на подключенный мобильный телефон для приложений, уже установленных в телефоне (Интернет через Wi-Fi, Bluetooth или поддержка 3G, соединенная с радионавигационной системой NAC)
- Функция Wi-Fi в автомобиле : Возможность общего пользования точкой доступа в Интернет в автомобиле для пассажиров с помощью мобильного телефона или функции 3G, соединенной с радионавигационной системой NAC (*)
- Объемное навигационное изображение 3D, включенное в навигацию GPS
- Включенная функция дорожной информации : Данная функция позволяет водителю получать в режиме реального времени информацию о состоянии дорожного движения на его маршруте
- Встроенная функция голосового распознавания
- Запоминать изображения, передаваемые камерой визуальной помощи при движении задним ходом 180° при маневрировании задним ходом, и выводить на дисплей изображение в виде сверху (*)
- Вывод изображений от компьютера визуальной помощи при маневрировании (*)
- Совместное использование навигационных данных с другими пользователями
- Управлять вторым экраном
- Управлять функцией “Jukebox” : Эта функция позволяет сохранять данные мультимедиа на внутреннем жестком диске (*)
- Параметрировать/выбирать режимы пакета специальных функций (*)
- Управлять декодером видео (*)
- Управлять цифровой имитацией звука двигателя : Создавать звук работы двигателя в динамиках (*)
- Показывать информацию функциий помощи при вождении
- Управлять персональными списками аудиозаписей (*)
- Устанавливать параметры зарядки тяговой аккумуляторной батареи (*)
- Функция остаточной мощности тяговой аккумуляторной батареи (*)
- Отображать советы по вождению (*)
- Отображать статистику потребления электроэнергии и топлива (*)
Этот компьютер защищен кодом VIN автомобиля.
ПРИМЕЧАНИЕ : CD-проигрыватель не интегрирован в компьютер радионавигационной системы NAC.
 | |
| Рисунок : d4eabvgd | |
ПРИМЕЧАНИЕ : LVDS: дифференциальная сигнализация низкого напряжения.
(1) Радионавигация NAC.
"a" Антенна DAB(оранжевый разъем) (*).
"b" Антенна системы GPS (Синий разъем).
"c" 56-контактный разъем черного цвета.
"d" Разъем USB 4 (Синий разъем на 5 контактов) (*).
"e" Разъем USB 3 (Синий разъем на 5 контактов).
"f" Антенна FM2 (Белый разъем).
"g" Антенна AM / FM1 (Белый разъем).
"h" Гнездо кабеля LVDS 1 (5-контактный разъем черного цвета).
"j" Гнездо LVDS (5-контактный разъем черного цвета).
"k" Разъем USB (Блок автономной телекоммуникационной системы) (Зеленый 5 контактный разъем).
 | |

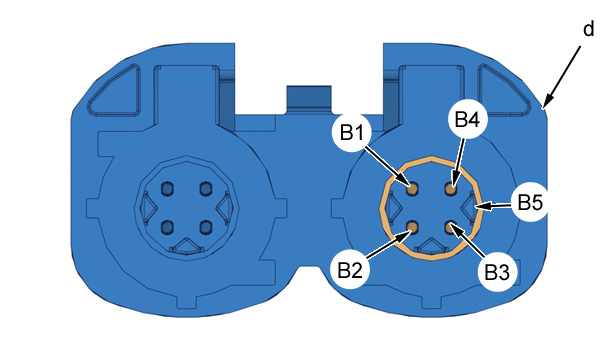

| Рисунок : d4eabvhd | |
| "d" Синий разъем на 5 контактов | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| B1 | "положительные" данные разъема USB 4 (*) |
| B2 | Питание разъема USB 4 (*) |
| B3 | "отрицательные" данные разъема USB 4 (*) |
| B4 | "масса" разъема USB 4 (*) |
| B5 | Защитный экран (*) |
 | |

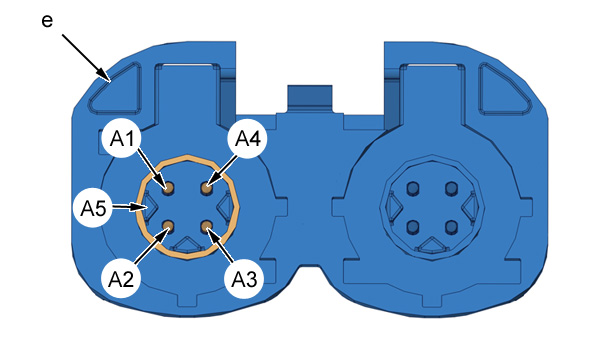

| Рисунок : d4eabvid | |
| "e" Синий разъем на 5 контактов | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| A1 | "положительные" данные разъема USB 3 |
| A2 | Питание разъема USB 3 |
| A3 | "отрицательные" данные разъема USB 3 |
| A4 | "масса" разъема USB 3 |
| A5 | Защитный экран |
 | |

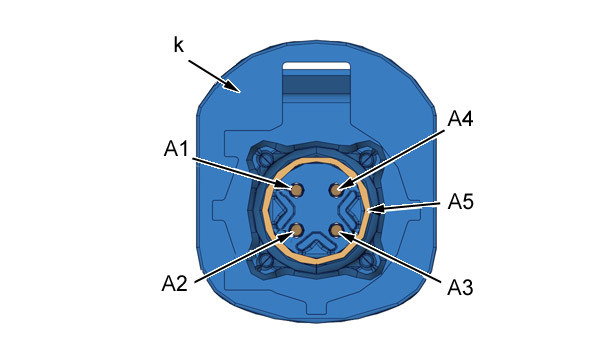

| Рисунок : d4eabvjd | |
| "k" Зеленый 5 контактный разъем (Блок автономной телекоммуникационной системы) | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| A1 | "положительные" данные разъема USB 2 (*) |
| A2 | Питание разъема USB 2 (*) |
| A3 | "отрицательные" данные разъема USB 2 (*) |
| A4 | "масса" разъема USB 2 (*) |
| A5 | Защитный экран (*) |
 | |

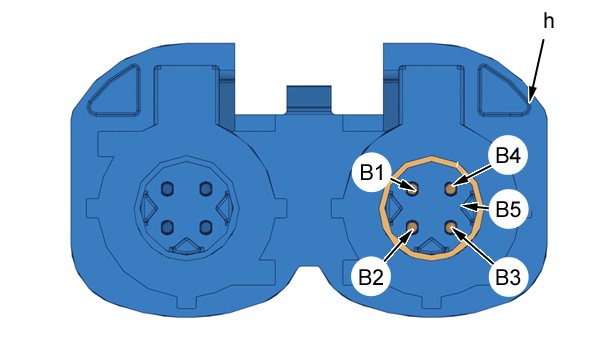

| Рисунок : d4eabvkd | |
| "h" 5-контактный разъем черного цвета | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| B1 | "положительные" данные кабеля LVDS 2 |
| B2 | Свободен |
| B3 | "отрицательные" данные кабеля LVDS 2 |
| B4 | Свободен |
| B5 | Защитный экран |
 | |

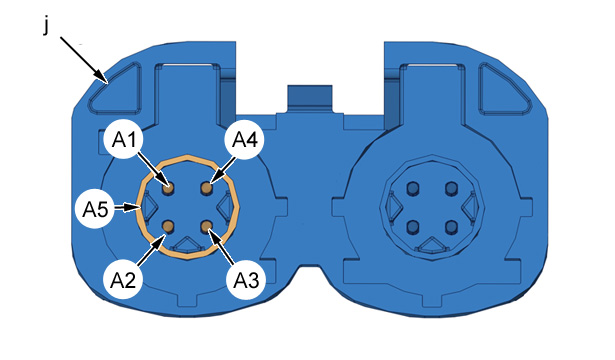

| Рисунок : d4eabvld | |
| "j" 5-контактный разъем черного цвета | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| A1 | "положительные" данные кабеля LVDS 1 |
| A2 | Напряжение питания "+" 1 |
| A3 | "отрицательные" данные кабеля LVDS 1 |
| A4 | Напряжение питания "+" 2 |
| A5 | Защитный экран |
 | |

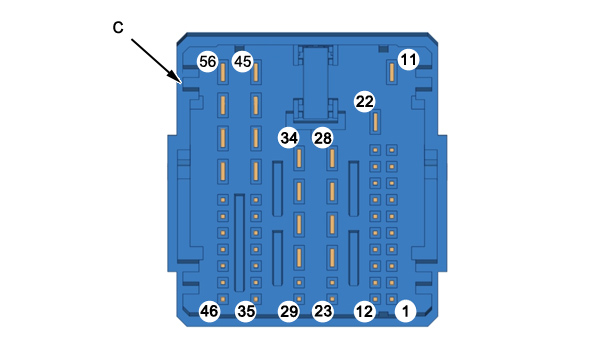

| Рисунок : d4eabvmd | |
| "c" 56-контактный разъем черного цвета | |
|---|---|
| Назначение каналов | Принадлежность каналов разъема |
| 1 | Свободен |
| 2 | Свободен |
| 3 | Свободен |
| 4 | Свободен |
| 5 | Свободен |
| 6 | Свободен |
| 7 | Свободен |
| 8 | Свободен |
| 9 | Свободен |
| 10 | CAN INFO DIV High |
| 11 | Питание "+" сервисной аккумуляторной батареи |
| 12 | Свободен |
| 13 | Свободен |
| 14 | Свободен |
| 15 | Свободен |
| 16 | Сигнал "-" камеры визуальной помощи при движении задним ходом с обзором на 180° (*) |
| Видеосигнал "-" компьютера визуальной помощи при маневрировании (*) | |
| 17 | Сигнал "+" камеры визуальной помощи при движении задним ходом с обзором на 180° (*) |
| Видеосигнал "+" компьютера визуальной помощи при маневрировании (*) | |
| 18 | Свободен |
| 19 | Свободен |
| 20 | Свободен |
| 21 | CAN INFO DIV Low |
| 22 | "масса" |
| 23 | UART1 TXD (3.3V!, 115200) используется для отображения консоли Linux |
| 24 | UART1 RXD (3.3V!, 115200) используется для отображения консоли Linux |
| 25 (*) | "масса" CD-плеера |
| 26 (*) | Правый аудио сигнал CD-плеера |
| 27 (*) | Питание CD-плеера |
| 28 (*) | CAN INFO DIV High |
| 29 | UART2 TXD (3.3V!) |
| 30 | UART2 RXD (3.3V!) |
| 31 (*) | "масса" CD-проигрывателя |
| 32 (*) | Левый аудио сигнал CD-плеера |
| 33 | Свободен |
| 34 (*) | CAN INFO DIV Low |
| 35 (*) | Свободен |
| 36 (*) | Аудиосигнал от вынесенного правого разъема |
| 37 (*) | Аудиосигнал левого дополнительного разъема |
| 38 (*) | Сигнал "+" микрофона радиотелефона, со стороны пассажира |
| 39 | Сигнал "+" микрофона радиотелефона со стороны водителя (Без автономного телекоммуникационного блока) (*) |
| Информация о сигнале "+" микрофона радиотелефона со стороны водителя (С автономным телекоммуникационным блоком) (*) | |
| 40 (*) | Сигнал "+" аудиоусилителя на выходе левого дополнительного гнезда |
| 41 (*) | Сигнал "+" аудиоусилителя на выходе правого дополнительного гнезда |
| 42 (*) | "+" включения заднего левого динамика |
| 43 | "+" включения переднего левого динамика (Низкочастотный и высокочастотный динамики) (*) |
| Включение "+" переднего левого выхода аудиоусилителя (*) | |
| 44 | "+" включения переднего правого динамика (Низкочастотный и высокочастотный динамики) (*) |
| Включение "+" переднего правого выхода аудиоусилителя (*) | |
| 45 (*) | "+" включения заднего правого динамика |
| 46 | Свободен |
| 47 | Свободен |
| 48 | Свободен |
| 49 (*) | "масса" микрофона радиотелефона со стороны пассажира |
| 50 | "масса" микрофона радиотелефона со стороны водителя (Без автономного телекоммуникационного блока) (*) |
| "масса" микрофона радиотелефона со стороны водителя (С автономным телекоммуникационным блоком) (*) | |
| 51 (*) | Сигнал "-" аудиоусилителя на выходе левого дополнительного гнезда |
| 52 (*) | Сигнал "-" аудиоусилителя на выходе правого дополнительного гнезда |
| 53 (*) | "-" включения заднего левого динамика |
| 54 | "-" включения переднего левого динамика (Низкочастотный и высокочастотный динамики) (*) |
| Включение "-" переднего левого выхода аудиоусилителя (*) | |
| 55 | "-" включения переднего правого динамика (Низкочастотный и высокочастотный динамики) (*) |
| Включение "-" переднего правого выхода аудиоусилителя (*) | |
| 56 (*) | "-" включения заднего правого динамика |
При снятии/установке автомагнитолы необходимо провести ее электронную загрузку.
