Верхняя сенсорная многофункциональная панель

Смотри так же:
ПРИМЕЧАНИЕ : (*) В зависимости от версии.
1. Описание
Рисунок : d4eadwmd
(1) Верхняя многофункциональная передняя панель (тактильная).
"a" Черный 6-клеммный разъем .
2. Назначение
Верхняя многофункциональная передняя панель позволяет пользователю :
  • Включение обогрева сидений (*)
  • Включение/выключение автомагнитолы
  • Управление кондиционером с ручными настройками (RF) (*)
  • Управление автоматическим кондиционером (RFTA) (Двухзонная) (*)
  • Прямой доступ к функциям вождения и бортовому компьютеру
  • Непосредственный доступ к навигационным страницам и навигационным картам (*)
  • Непосредственный доступ к окнам регулировки системы и внутренним приложениям
  • Непосредственный доступ к окнам навигации и портала произвоителя
  • Непосредственный доступ к страницам телефона и телефонной книги
3. Электрические характеристики

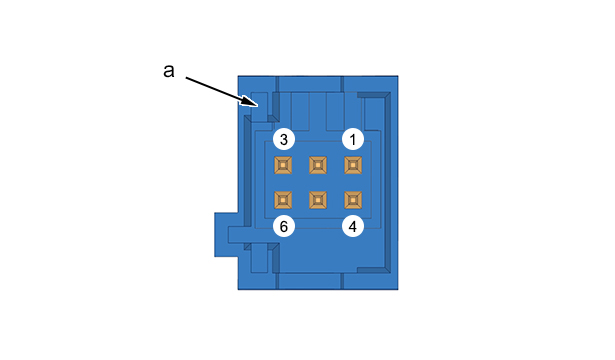

Рисунок : d4eadwnd
"a" Черный 6-клеммный разъем
Номер контакта Принадлежность каналов разъема
1 "масса"
2 LIN
3 Свободен
4 Свободен
5 Свободен
6 + CAN
4. "обучение" - инициализация
Не установлено.
