ПРИМЕЧАНИЕ : В зависимости от версии (*).
 | |
| Рисунок : d4eabgrd |  |
(1) Многофункциональная видеокамера.
"a" Синий разъем на 12 контактов.
Многофункциональная видеокамера является Системой помощи при вождении, анализирующей окружение автомобиля и передающей информацию по мультиплексной сети.
Многофункциональная видеокамера участвует в работе следующих функций :
- Система предупреждения о непроизвольном нарушении линии дорожной разметки (*)
- Автоматическое переключение дальнего света
- Автоматическое торможение при риске столкновения (*)
- Функция предупреждения об опасности столкновения (*)
- Информация ограничителя скорости (*)
- Помощь при удержании автомобиля в пределах полосы движения (*)
- Помощь в удержании траектории автомобиля на полосе движения (*)
- Активное наблюдение за "мертвой" зоной (*)
- Обнаружение снижения концентрации внимания водителя (*)
- Адаптивный круиз-контроль с замедлением до 30 км/ч (*)
- Адаптивного круиз-контроля с замедлением до остановки автомобиля (*)
- Адаптивный круиз-контроль с замедлением до остановки автомобиля и автоматическим началом движения (*)
- Подвеска с переменной амортизацией (*)
- Выборочное наружное освещение (*)
Функции многофункциональной видеокамеры :
- Обнаруживать и передавать информацию о пересечении сплошной или прерывистой линии разметки (*)
- Обнаруживать наружное освещение, свет задних фонарей впереди идущего автомобиля, фары встречного автомобиля и передавать информацию для помощи при переключении дальнего света
- Распознавать некоторые дорожные знаки (знаки ограничения скорости, электронные знаки, знаки дорожных работ или новые указатели)
- Анализировать геометрию дороги и относительное положение автомобиля на дороге для определения необходимой коррекции траектории
- Обнаружить, оповестить и исправить траекторию движения автомобиля при наличии риска столкновения с автомобилем, двигающимся по примыкающей полосе и находящимся в "мертвых" зонах (*)
- Обнаружить объект-мишень
- Определять расстояние от автомобиля до обнаруженного объекта-мишени
- Направлять информацию в компьютер динамической стабилизации или в компьютер помощи в соблюдении дистанции между автомобилями для включения автоматического торможения при риске столкновения
- Направлять информацию в компьютер помощи в соблюдении интервала между автомобилями для снижения скорости автомобиля и сохранения дистанции или торможения с помощью адаптивного круиз-контроля до полной остановки автомобиля (*)
- Направлять информацию в компьютер системы помощи в соблюдении безопасной дистанции между автомобилями для уменьшения скорости автомобиля, поддерживать безопасную дистанцию или остановить автомобиль и запросить автоматическое начало движения после того, как автомобиль-мишень возобновит движение ; С помощью кнопки управления адаптивным круиз-контролем с замедлением до остановки автомобиля и автоматическим началом движения
- Анализировать и определять профиль дороги в зоне от 5 до 20 м перед колесами (*)
- Обнаруживать автомобили, движущиеся в обратном направлении, и автомобили, расположенные впереди, для управления выборочным наружным освещением (*)
 | |

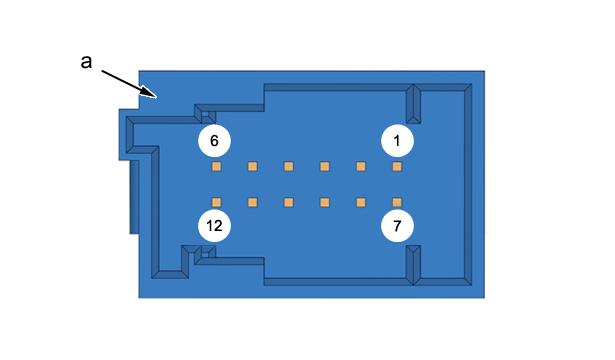

| Рисунок : d4eabgsd | |
"a" Синий разъем на 12 контактов.
3.1. Синий разъем на 12 контактов (Автоматическое торможение при риске столкновения) (С многофункциональной видеокамерой и радаром помощи в соблюдении дистанции между автомобилями) (*)
| "a" Синий разъем на 12 контактов | |
|---|---|
| Номер контакта | Обозначение |
| 1 | "масса" |
| 2 | Свободен |
| 3 | Свободен |
| 4 | CAN ADAS High |
| 5 | CAN ADAS Low |
| 6 | Свободен |
| 7 | Свободен |
| 8 | CAN HS 1 High |
| 9 | CAN HS 1 Low |
| 10 | Свободен |
| 11 | Свободен |
| 12 | "+" CAN |
3.2. Синий разъем на 12 контактов (Автоматическое торможение при риске столкновения) (С многофункциональной видеокамерой) (*)
| "a" Синий разъем на 12 контактов | |
|---|---|
| Номер контакта | Обозначение |
| 1 | "масса" |
| 2 | Свободен |
| 3 | Свободен |
| 4 | CAN HS 2 High |
| 5 | CAN HS 2 Low |
| 6 | Свободен |
| 7 | Свободен |
| 8 | CAN HS 1 High |
| 9 | CAN HS 1 Low |
| 10 | Свободен |
| 11 | Свободен |
| 12 | "+" CAN |
При снятии/установке автомагнитолы необходимо провести ее электронную загрузку.
