Датчик угла поворота рулевого колеса

Смотри так же:
1. Описание
Рисунок : d4ea159d
(1) Датчик угла поворота рулевого колеса.
"a" 6-контактный разъем черного цвета.
Датчик угла поворота рулевого колеса является неотъемлемой частью органов подрулевого управления .
2. Назначение
Датчик угла поворота рулевого колеса определяет следующую информацию :
  • Направление поворота рулевого колеса
  • Скорость вращения рулевого колеса (°/с)
3. Работа
Датчик угла поворота рулевого колеса определяет угловое положение и передает информацию о величине угла и скорости поворота рулевого колеса в компьютеры по сети CAN HS 1.
Датчик угла поворота рулевого колеса возбуждается механическим устройством, приводимым в действие при повороте рулевого колеса.
Датчик угла поворота рулевого колеса выполняет следующие основные функции :
  • Рассчитывает угол поворота рулевого колеса
  • Осуществляет тарировку
  • Рассчитывает угловую скорость поворота рулевого колеса
  • Отправляет информацию в сеть CAN HS 1
  • Обнаруживает электрические неисправности датчика
  • Посылает сигнал относительного угла поворота
4. Электрические характеристики
Датчик угла поворота рулевого колеса получает электропитание "+" после замка зажигания.
Электропотребление датчика угла поворота рулевого колеса составляет менее 150 мА.

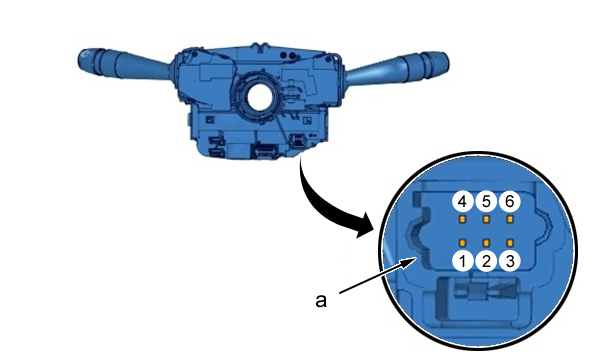

Рисунок : d4ea15ad
"a" 6-контактный разъем черного цвета
Номер контакта Принадлежность каналов разъема
1 CAN HS 1 Low
2 CAN HS 1 High
3 "масса"
4 Питание "+АРС"
5 Свободен
6 Свободен
5. "обучение" - инициализация
Калибровка датчика необходима в следующих случаях :
  • Снятие и установка датчика угла поворота рулевого колеса
  • Регулировка схождения колес
  • Замена блока управления системы динамической стабилизации
  • Замена подрулевого переключателя
  • Работы с рулевой колонкой или с опорой рулевой колонки
