Датчик системы парктроника

Смотри так же:
1. Описание
Рисунок : d4ea6l8d
(1) Датчик приближения к препятствию.
"a" 3-канальный черный или серый разъем.
2. Назначение
Датчик препятствия отправляют информацию об обнаружении препятствия сзади автомобиля на компьютер системы помощи при стоянке.
3. Работа

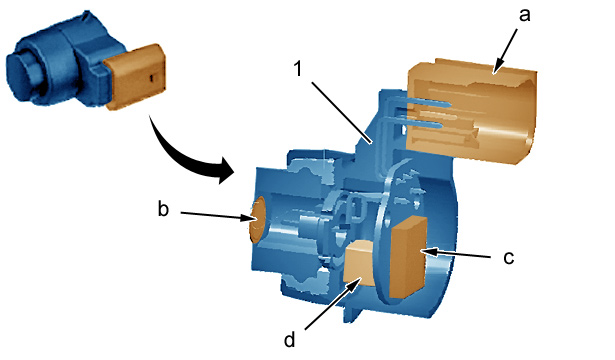

Рисунок : d4ea6l9d
(1) Датчик приближения к препятствию.
"a" Разъем .
"b" Колебательная мембрана (может быть окрашена).
"c" Asic (Электронный ).
"d" Трансформатор.

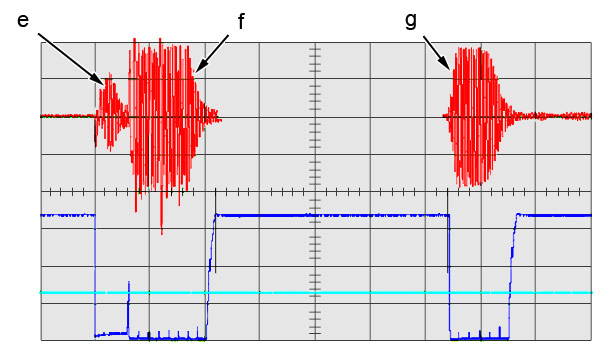

Рисунок : d4ea6lad
"e" Импульс, издаваемый мембраной датчика препятствия.
"f" Колебание мембраны вследствие передачи импульса.
"g" Отраженный от препятствия сигнал.
Красный : Аналоговый сигнал.
Синий : Цифровой сигнал, отправляемый на компьютер системы помощи при стоянке.
Датчик препятствия издает ультразвуковой сигнал "e".
Мембрана "b" продолжает колебаться, что ограничивает возможность обнаружения препятствия в течение фазы колебания "f" мембраны и увеличивает возможность обнаружения препятствия ниже 30 см.
Обнаружение препятствия происходит после получения датчиком отраженного от препятствия сигнала "g".
Время, затраченное на получение отраженного сигнала, позволяет определить расстояние между препятствием и автомобилем.

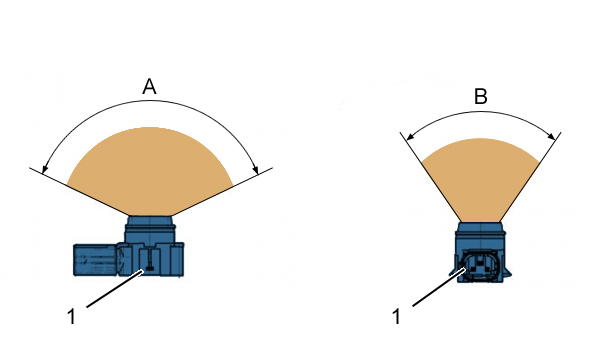

Рисунок : d4ea8y3d
(1) Датчик приближения к препятствию.
"A" Зона эмиссии по вертикали.
"B" Зона эмиссии по горизонтали.
Датчик препятствия имеет зону излучения по вертикали "A" с углом в 120° и по горизонтали "B" с углом в 60°.
4. Электрические характеристики

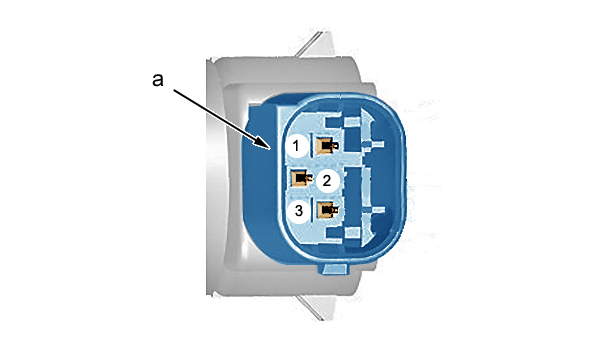

Рисунок : d4ea6lcd
"a" 3-канальный черный или серый разъем
Номер контакта Принадлежность каналов разъема
1 Электрическое питание
2 Цифровой сигнал
3 "масса"
5. "обучение" - инициализация
Не установлено.
