Радар системы помощи соблюдения дистанции между автомобилями

Смотри так же:
1. Описание
Рисунок : d4eaekgd
(1) Компьютер системы помощи соблюдения дистанции между автомобилями.
"a" 6-контактный разъем черного цвета.
Компьютер системs помощи соблюдения дистанции между автомобилями состоит из следующих элементов :
  • 1Радарная головка (Датчик)
  • 1Электронная плата
Радарная головка состоит из следующего :
  • 1Антенна
  • 1Высокочастотная часть
2. Назначение
Радарная головка излучает и принимает волновые сигналы.
Электронная плата обрабатывает информацию от радарной головки и посылает ее в сеть CAN автомобиля.
3. Электрические характеристики
Обозначение Минимальная величина Номинальное значение Максимальное значение
Напряжение (Вольт) 10,5 Вольт 12 Вольт 16 Вольт
Сила тока ( Ампер) 0,1 A 0,3 A 1,34 A
Радиус действия радара (Метров) 1 м - 150 м

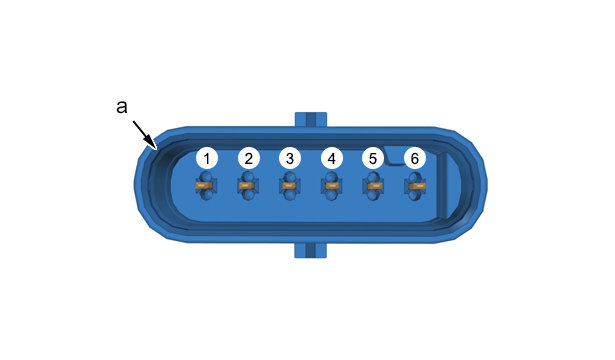

Рисунок : d4eaekhd
"a" 6-контактный разъем черного цвета
Номер контакта Принадлежность каналов разъема
1 CAN ADAS High
2 CAN ADAS Low
3 "масса"
4 CAN HS 2 Low
5 CAN HS 2 High
6 Питание "+АРС"
4. "обучение" - инициализация
При снятии/установке автомагнитолы необходимо провести ее электронную загрузку.
