Назначение элементов системы полуавтоматической парковки

Смотри так же:
ПРИМЕЧАНИЕ : (*) В зависимости от версии.
1. Назначение
Функция полуавтоматической помощи при парковке (помощь при маневрировании для парковки) помогает водителю при парковке.
Рулевое управление управляется электроусилителем, а водитель сохраняет управление акселератором, тормозами, сцеплением (*).
2. Расположение
Рисунок : d4eagdvd
(1) Передний правый боковой датчик помощи при парковке.
(2) Датчик угла поворота рулевого колеса.
(3) Электрический рулевой усилитель.
(4) Передний левый боковой датчик системы помощи при парковке.
(5) Передний наружный левый датчик помощи при парковке .
(6) Передний внутренний левый датчик помощи при парковке .
(7) Передний внутренний правый датчик помощи при парковке .
(8) Передний наружный правый датчик помощи при парковке .

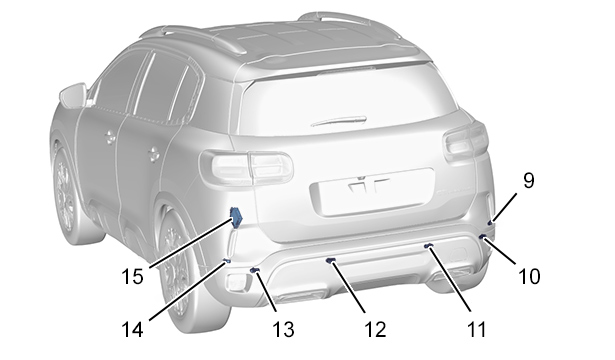

Рисунок : d4eagdwd
(9) Правый задний боковой датчик системы помощи при парковке.
(10) Задний наружный правый датчик помощи при парковке .
(11) Задний внутренний правый датчик помощи при парковке .
(12) Задний внутренний левый датчик помощи при парковке .
(13) Задний наружный левый датчик помощи при парковке .
(14) Левый задний боковой датчик системы помощи при парковке.
(15) Компьютер полуавтоматической системы помощи при парковке.

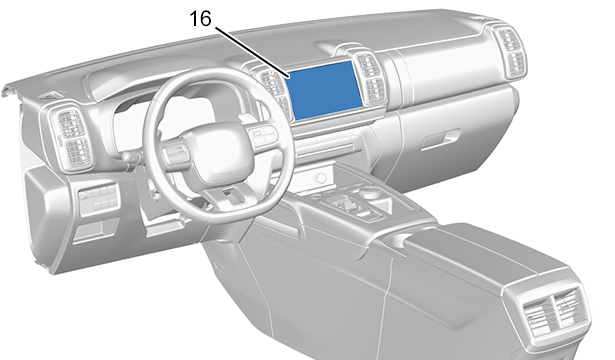

Рисунок : d4eagdxd
(16) Многофункциональный экран (сенсорный).
